多功能耳标的制作方法

本发明涉及规模化养殖领域，具体为一种多功能耳标。

背景技术：

现有的动物耳标一般采用的是无源rfid，即需要耳标靠近读取设备才能进行数据的读取，使用起来极为不方便，同时，由于动物在生病时会伴随着发热的现象，而这些不能通过现有的耳标进行体温的测定，另一方面，动物在异常情况时其运动量会发生显著变化，例如：雌性动物发情，虽然现有的耳标具有上述所说的部分功能，例如公告号为：CN205018050U，但是将动物的运动量引入到对动物特殊情况的判断，还未有相关的报道和公开。

技术实现要素：

针对现有耳标的弊端，不能提供功能较为全面，适应多方面需求的耳标，本发明提供多功能耳标，其能够在不接触被测对象的情况下，不影响动物的正常生活，可以将动物的多项数据指标进行采集，更有利于对规模化养殖。

本发明解决其技术问题所采用的技术方案是：

一种多功能耳标，主要分为三部分：公标(1)、标颈(2)和母标(10)，其特征在于：所述的公标(1)上设有标颈(2)，在标颈(2)的顶端设有倒锥(3)，所述倒锥(3)的内部设置有LED灯(4)。

进一步，所述标颈(2)分上下两部分，所述标颈(2)的下部与公标(1)连接在一起，所述标颈(2)的中部通过螺纹接头(6)将上下两部分连接在一起，所述标颈(2)的中部设有电池(7)，电池(7)通过电源线(5)向LED灯(4)供电。

进一步，所述母标(10)的中心设有带梯度的配合接头(14)，配合接头(14)与倒锥(3)过度配合，所述标颈(2)上设有与配合接头(14)相配合的锯齿(24)，所述配合接头(14)的内侧设有弯向上的拔片(25)。

进一步，所述公标(1)的内部设有集成电板(20)，所述公标(1)的内表面设有温感片(8)，所述集成电板(20)内设有电源芯片(16)，所述电源芯片(16)分别向声音分析测定模块(17)、运动量动态测定模块(18)和体温测定模块(19)进行供电，声音分析测定模块(17)、运动量动态测定模块(18)和体温测定模块(19)的数据通过数据存储发送和接收器(15)发送到接收器，所述公标(1)的外表面设有与集成电板(20)相连通的声音收集口(21)。

进一步，所述母标(10)上设有扣口(11)，所述扣口(11)上扣有上盖片(9)，所述母标(10)的侧面设有与缓释海绵(22)相连接的注射口(23)。

进一步，所述上盖片(9)的上面设有释放药物的挥发口(13)，所述母标(10)的周边设有过渡斜坡(12)。

进一步，所述电源芯片(16)采用的型号为SD8057T，所述声音分析测定模块(17)的芯片型号为ISD4004，所述运动量动态测定模块(18)的芯片型号为MXC312，所述体温测定模块(19)的芯片型号为HT7500。

进一步，所述倒锥(3)采用透明材料制作而成。

本发明还包括一种使用多功能耳标的数据传输方法，其特征在于使用上述权利要求中的多功能耳标，其步骤如下：

步骤一：数据的收集：

多功能耳标安装在动物的耳朵上后，伴随着动物的生长，不停的采集该动物的声音频率和发音次数，同时还记录动物的活动量，以及动物的体温情况，将所采集的各项数据存储在数据存储发送和接收器(15)内；

步骤二：数据的发射：

当该动物靠近数据接收器时，多功能耳标会主动通过数据存储发送和接收器(15)将数据发射到接收器上，同时数据存储发送和接收器(15)还接收数据接收器传递的数据；

步骤三：数据的分析和处理：

当该动物所传输的数据超出主机内设定的声音、活动量和温度指标值时，主机将相关信息通过数据接收器通过数据存储发送和接收器(15)反馈到多功能耳标上，此时LED灯(4)的灯变亮，提示该动物有异常情况。

本发明采用了有源RFID，相对于现有技术，实现了以下突破：

1.降低了动物生产数据的读取难度，采用有源RFID，可以方便快捷的获得数据；

2.创造性的将动物的温度采集用传导性好，不易腐蚀的金属片进行测定，减少以前采用点位温度测定；

3.可以实现对动物发情等特殊情况的运动量的数据收集，更有利于作出科学判断；

4.通过采用锯齿(24)和拔片(25)的结构，可以实现多功能耳标紧贴在动物的耳朵上，同时，由于标颈(2)分为上下两部分，可以很方便将多功能耳标向上拔出，使用极为方面；

5.可实现对数据存储，方便数据在传输过程中的暂存以及接收；

6.可以通过LED灯提示饲养员对情况异常的动物进行观察，便于提早发现问题，动物得到及时的救治和处理；

7.可以对动物发出的声音数据进行收集，对动物在不同时期发出的声音的频率、次数进行判断，更有利于对动物的疾病和发情做出科学决断。

附图说明

图1是公标(1)的结构图

图2是标颈(2)的结构图

图3是标颈(2)的俯视图

图4是多功能耳标的功能模块结构图

图5是配合接头(14)与标颈(2)配合的结构图

公标1；标颈2；倒锥3；LED灯4；电源线5；螺纹接头6；电池7；温感片8；上盖片9；母标10；扣口11；过渡斜坡12；挥发口13；配合接头14；数据存储发送和接收器15；电源芯片16；声音分析测定模块17；运动量动态测定模块18；体温测定模块19；集成电板20；声音收集口21；缓释海绵22；注射口23；锯齿24；拔片25。

具体实施方式

为使本发明的目的、技术方案和优点更加清楚明白，下面结合具体实施方式并参照附图对本发明作进一步描述。

如图1-4所示，本发明主要分为三部分：公标(1)、标颈(2)和母标(10)，其中，在公标(1)上设有标颈(2)，在标颈(2)的顶端设有倒锥(3)，在倒锥(3)的内部设置有LED灯(4)，其中倒锥(3)采用透明材料制作而成。

标颈(2)分上下两部分，其下部与公标(1)连接在一起，其中部通过螺纹接头(6)将上下两部分连接在一起。在标颈(2)的中部还设有电池(7)，电池(7)通过电源线(5)向LED灯(4)供电。

在公标(1)的内部设有集成电板(20)，在公标(1)的内表面设有温感片(8)，用于传导动物的温度，将温度信息反馈给公标(1)内的集成电板(20)。在公标(1)的外表面设有与集成电板(20)相连通的声音收集口(21)。

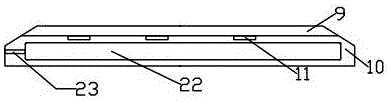

如图2 和3所示，母标(10)的上盖片(9)通过扣口(11)紧紧扣在母标(10)上，在母标(10)的内部设有扣口(11)，用于吸收药物进行缓慢释放。在母标(10)的侧面设有与缓释海绵(22)相连接的注射口(23)，可以通过注射口(23)对缓释海绵(22)添加相关药物进行释放。

在上盖片(9)的上面设有释放药物的挥发口(13)，在母标(10)的周边设有过渡斜坡(12)以增加上盖片(9)与母标(10)的牢固性，便于拆装。在母标(10)的中心设有带梯度的配合接头(14)，配合接头(14)与倒锥(3)过度配合，在标颈(2)上设有与配合接头(14)相配合的锯齿(24)，如图5所示，在配合接头(14)的内侧设有弯向上的拔片(25)与锯齿(24)配合，当标颈(2)向上拨的时候，拔片(25)可以顺着标颈(2)前进的方向进行固定，当标颈(2)向下时，则拔片(25)反向阻止标颈(2)的滑动，从而起到将母标(10)固定在标颈(2)的作用。当需要将多功能耳标从动物耳朵上拆下时，可将标颈(2)的上半部分旋转拧开，然后将标颈(2)的上半部分拨出即可实现公标(1)和母标(10)的分离，而不会损坏多功能耳标的部件，使用起来极为方便。

如图4所示，集成电板(20)内设有电源芯片(16)，通过电源芯片(16)分别向声音分析测定模块(17)、运动量动态测定模块(18)和体温测定模块(19)进行供电，然后上述三个功能模块的数据通过数据存储发送和接收器(15)发送到接收器。其中电源芯片(16)采用的型号为SD8057T，声音分析测定模块(17)的芯片型号为ISD4004，运动量动态测定模块(18)的芯片型号为MXC312，体温测定模块(19)的芯片型号为HT7500。

使用多功能耳标的数据传输步骤如下：

步骤一：数据的收集：

多功能耳标安装在动物的耳朵上后，伴随着动物的生长，不停的采集该动物的声音频率和发音次数，同时还记录动物的活动量，以及动物的体温情况，将所采集的各项数据存储在数据存储发送和接收器(15)内；

步骤二：数据的发射：

当该动物靠近数据接收器时，多功能耳标会主动通过数据存储发送和接收器(15)将数据发射到接收器上，同时数据存储发送和接收器(15)还接收数据接收器传递的数据；

步骤三：数据的分析和处理：

当该动物所传输的数据超出主机内设定的声音、活动量和温度指标值时，主机将相关信息通过数据接收器通过数据存储发送和接收器(15)反馈到多功能耳标上，此时LED灯(4)的灯变亮，提示该动物有异常情况。

虽然上面的举例了一些特定实施例来说明和描述本发明，但并不意味着本发明仅局限于其中的各种细节。相反地，在等价于权利要求书的范畴和范围内可以不偏离本发明精神地在各种细节上做出各种修改。
