畜牧用健康地板的制作方法

本实用新型涉及畜牧养殖技术领域，具体为一种畜牧用健康地板。

背景技术：

畜牧产业在人类社会中发展历史极其悠久，从最初的放养到后来有计划的圈养，人类的畜牧水平得到了极大的提高，尤其是二十一世纪以来，人们对于畜牧业的重视程度大大提高，同时对于畜牧业的标准也提出了更高的要求，现在的畜牧业对于牲畜的健康也有了更高的要求，牲畜的健康要从各方方面来达到，纵使现代畜牧技术大大提高，但是对于畜牧养殖的地面还是传统的地面，牲畜在上面休息可能会产生疾病，不利于保持牲畜的健康。

技术实现要素：

本实用新型的目的在于提供一种畜牧用健康地板，具备对地板进行加热并且对牲畜进行按摩的优点，解决了牲畜在传统地板休息会影响健康的问题。

为实现上述目的，本实用新型提供如下技术方案：一种畜牧用健康地板，包括底板，所述底板的上表面活动安装有风机，所述风机的上方活动安装有加热网，所述加热网的上方活动安装有第一弹簧，所述第一弹簧的顶部固定安装有盖板，所述盖板的上表面设置有压力感应器，所述压力感应器的上表面铺设有海绵，所述海绵的内部设置有辊轴，所述辊轴的一端与电机的输出端活动连接，所述海绵的外部设置有框架，所述框架的中部设置有连接杆，所述框架侧面的中部设置有减震装置，所述框架侧面活动安装有支撑杆。

优选的，所述框架以盖板为界限分为上下两层，且所述连接杆的两端均与框架的中点活动连接。

优选的，所述辊轴的数量为三个，且所述辊轴的表面设置有三角形凸起。

优选的，所述减震装置包括伸缩杆，所述伸缩杆的外部套装有第二弹簧，所述第二弹簧的侧面活动安装有第三弹簧。

优选的，所述框架为空心矩形结构，且所述框架与海绵接触的位置采用胶粘结。

优选的，所述支撑杆的数量为两个，且所述支撑杆的中点位置上下叠压形成X形。

与现有技术相比，本实用新型的有益效果如下：

1、本实用新型通过设置风机并且在风机的上方设置加热丝利用加热丝加热风机的风可以给在地板上休息的动物加热，并且在盖板上设置了压力感应器能够感牲畜的压力，使辊轴转动带动三角形凸起，达到了给动物按摩的同时还加热的效果。

2、本实用新型在地板的内部设置了海绵和弹簧，能够起到一定的减震作用可以较好的缓解牲畜的疲劳，提高牲畜的健康指数，并且在框架中部设置了减震装置还能够保持地板本身的稳定性，为动物提供良好的休息空间的同时增加了地板的使用寿命，可以反复利用。

附图说明

图1为本实用新型结构示意图；

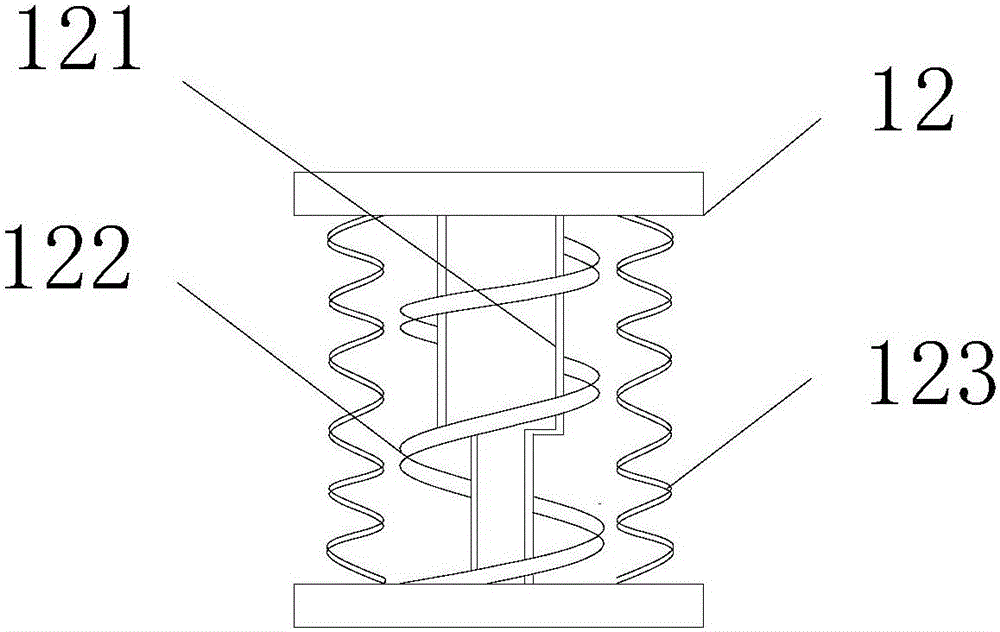

图2为本实用新型结构减震装置示意图；

图3为本实用新型结构框架示意图。

图中：1底板、2风机、3加热网、4第一弹簧、5盖板、6压力感应器、7海绵、8辊轴、9电机、10框架、11连接杆、12减震装置、121伸缩杆、122第二弹簧、123第三弹簧、13支撑杆、14三角形凸起。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供一种技术方案：一种畜牧用健康地板，包括底板1，底板1的上表面活动安装有风机2，风机2的上方活动安装有加热网3，加热网3可以将风机2送出的风进行加热，确保传递到海绵7的空气比较温暖，给动物提供一个温暖的休息环境，有利于提高动物本身的健康指数，确保动物的健康程度，加热网3的上方活动安装有第一弹簧4，第一弹簧4可以有效的缓冲动物带来的压力，保护下层的加热网3和风机2，并且还能在海绵7的基础上提供一定的弹力进一步提高舒适度，第一弹簧4的顶部固定安装有盖板5，盖板5的上表面设置有压力感应器6，压力感应器6能够感应到动物的压力控制电机9、风机2以及加热丝3的工作，达到节省能源自动控制的效果，压力感应器6的上表面铺设有海绵7，海绵7的内部设置有辊轴8，辊轴8的数量为三个，且辊轴8的表面设置有三角形凸起14，三角形凸起14可以通过不停的旋转对动物施压，提供一定的按摩效果，保护动物的健康，辊轴8的一端与电机9的输出端活动连接，海绵7的外部设置有框架10，框架10为空心矩形结构，空心矩形的框架10能够有效的节省材料，并且提供足够的抗压能力，且框架10与海绵7接触的位置采用胶粘结，胶粘结成本较低，安装比较方便，框架10以盖板5为界限分为上下两层，且连接杆11的两端均与框架10的中点活动连接，框架10的中部设置有连接杆11，框架10侧面的中部设置有减震装置12，减震装置12能够在减少动物压力的同时提供一些缓冲力，保证整个结构的稳定性，减震装置12与框架10的连接方式为卡接，减震装置12包括伸缩杆121，伸缩杆121的外部套装有第二弹簧122，减震装置12采用了一些阻尼减震器的结构，但是在其外部又增加了第三弹簧123，能够进一步的增加稳定性，第二弹簧122的侧面活动安装有第三弹簧123,框架10侧面活动安装有支撑杆13，支撑杆13的数量为两个，且所述支撑杆13的中点位置上下叠压形成X形，风机2由旋转带动空气流通，达到吹风的效果。

工作原理：当动物在地板上时，压下海绵7,压力感应器6受到压力控制风机2、加热网3和电机9开始工作，提供热量和按摩，同时第一弹簧4可以起到良好的减震效果，减震装置12可以缓解动物重量造成的变形。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
