一种养猪用多功能育仔箱的制作方法

本实用新型涉及一种养猪用设备，具体是一种养猪用多功能育仔箱。

背景技术：

目前，大多数的养猪育仔箱存在体积小，体积较笨重；而且在夏季育猪时，由于育仔箱内温度高，容易造成养猪不吃食，养猪卫生差，育猪成功率很低；另外在进行养猪出栏进行小猪转移时，不容易转移到其他养殖圈内。因此，我们需要一种养猪用多功能育仔箱。

技术实现要素：

本实用新型的目的在于提供一种养猪用多功能育仔箱，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种养猪用多功能育仔箱，包括育仔箱、风扇支架、投食门和轮支座；所述育仔箱设置在轮支座的正上方，与轮支座进行焊接设计；所述育仔箱设置有透气网、铰链、诱虫灯、保温灯、灯座、玻璃观察窗和镂空板；所述透气网设置在育仔箱的左侧面；所述铰链设置在育仔箱的上表面与左侧面的棱边交界处；所述诱虫灯设置在育仔箱内部上表面，左右各有一盏平行放置；所述悬吊环设置在育仔箱的上表面中央位置，且悬吊环竖直垂直育仔箱无缝焊接固定；所述保温灯设置在育仔箱内部上表面；所述镂空板设置在育仔箱的下表面；所述玻璃观察窗设置在育仔箱的前侧面；所述风扇支架设置在育仔箱的上表面；所述风扇支架设置有风扇电机和风扇；所述风扇电机设置在风扇支架的上面，且与风扇支架进行螺栓连接；所述风扇设置在风扇支架的下面，与风扇电机进行连接；所述投食门设置在育仔箱的左侧面，与育仔箱进行铰链连接；所述投食门设置有投食门把手；所述投食门把手设置在投食门的下边缘，与投食门焊接；所述轮支座设置在育仔箱的底面四角处；所述轮支座设置有万向轮；所述万向轮设置在轮支座上。

作为本实用新型进一步的方案：所述透气网设置在育仔箱的左侧面，宽度小于育仔箱的侧面宽度，和投食门宽度相同。

作为本实用新型进一步的方案：所述诱虫灯设置在育仔箱内部上表面，左右各有一盏平行放置。

作为本实用新型进一步的方案：所述保温灯设置在育仔箱内部上表面，位置居中。

作为本实用新型再进一步的方案：所述投食门设置在育仔箱的左侧面，与育仔箱进行铰链连接，宽度与箱门相同。

与现有技术相比，本实用新型的有益效果是：

本实用新型的透气网用于育仔箱内养猪透气和喷洒水使用；投食门可用于向育仔箱内投喂食物，避免育仔箱内部温度下降；铰链可用于方便投食门的简便开启；风扇电机可用于为风扇提供动力；诱虫灯可用于诱杀蚊虫，防止蚊虫对幼仔进行叮咬，传播疾病；保温灯可用于在冬季给幼仔箱提供保温效果，提高幼仔冬季存活率；悬吊环可用于育仔箱的悬吊固定，便于装载到货车上；风扇可用于夏季给幼仔散热通风，提高夏季幼仔存活率；育仔箱可用于育仔；轮支座可用于连接万向轮和育仔箱；万向轮可用于方便工作人员移动育仔箱；镂空板可用于方便幼仔的粪便落出，防止粪便在育仔箱内引发动物疾病；投食门把手可用于方便工作人员开启投食门；玻璃观察窗可用于工作人员方便观察幼仔的生存状态；风扇支架可用于支撑风扇与固定风扇电机；本实用新型具有结构简单，功能多样，解决了常规养猪，冬季和夏季幼仔存活率低的问题，且有大大提高幼仔存活率的优点。

附图说明

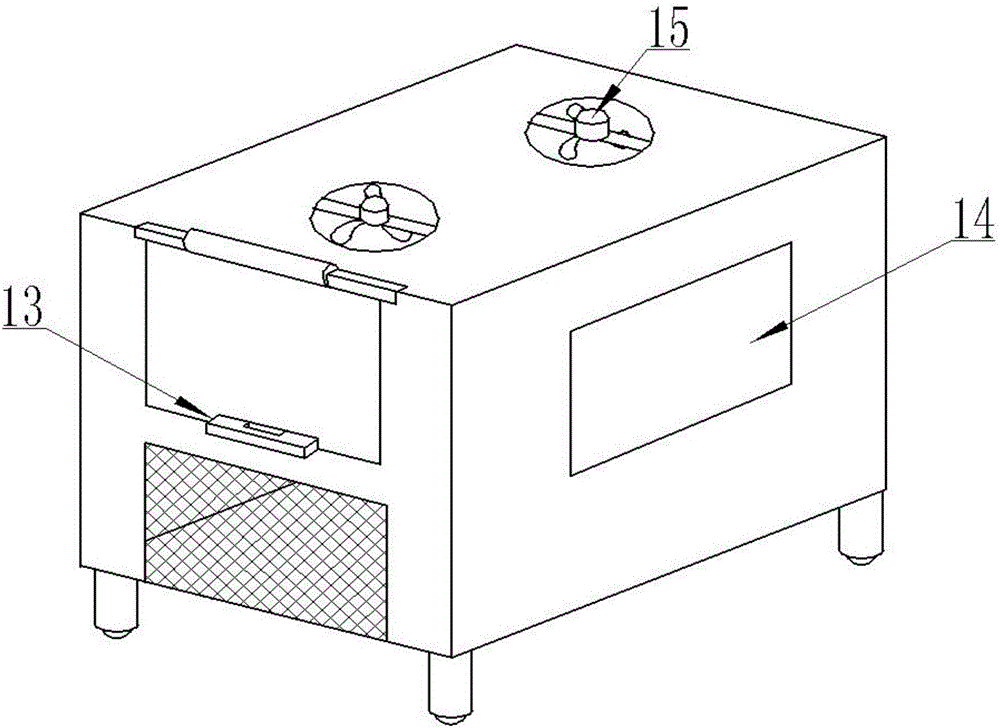

图1为养猪用多功能育仔箱的结构示意图。

图2为养猪用多功能育仔箱中育仔箱的结构示意图。

图3为养猪用多功能育仔箱中镂空板的结构示意图。

图中：1-透气网，2-投食门，3-铰链，4-风扇电机，5-诱虫灯，6-保温灯，7-悬吊环，8-风扇，9-育仔箱，10-轮支座，11-万向轮，12-镂空板，13-投食门把手，14-玻璃观察窗，15-风扇支架。

具体实施方式

下面结合具体实施方式对本专利的技术方案作进一步详细地说明。

请参阅图1-3，一种养猪用多功能育仔箱，包括育仔箱9、风扇支架15、投食门2和轮支座10；所述育仔箱9设置在轮支座10的正上方，与轮支座10进行焊接设计；所述育仔箱9设置有透气网1、铰链3、诱虫灯5、保温灯6、悬吊环7、玻璃观察窗14和镂空板12；所述透气网1设置在育仔箱9的左侧面，宽度小于育仔箱9的侧面宽度，和投食门宽度相同；所述铰链3设置在育仔箱9的上表面与左侧面的棱边交界处；所述诱虫灯5设置在育仔箱9内部上表面，左右各有一盏平行放置；所述保温灯6设置在育仔箱9内部上表面，位置居中；所述悬吊环7设置在育仔箱9的上表面中央位置，且悬吊环7竖直垂直育仔箱9无缝焊接固定；所述镂空板12设置在育仔箱9的下表面；所述玻璃观察窗14设置在育仔箱9的前侧面；所述风扇支架15设置在育仔箱9的上表面；所述风扇支架15设置有风扇电机4和风扇8；所述风扇电机4设置在风扇支架15的上面，且与风扇支架15进行螺栓连接；所述风扇8设置在风扇支架15的下面，与风扇电机4进行连接；所述投食门2设置在育仔箱9的左侧面，与育仔箱9进行铰链3连接，宽度与透气网1相同；所述投食门2设置有投食门把手13；所述投食门把手13设置在投食门2的下边缘，与投食门2焊接；所述轮支座10设置在育仔箱9的底面四角处；所述轮支座10设置有万向轮11；所述万向轮11设置在轮支座10上；透气网1可用于幼仔的进出育仔箱9；投食门2可用于向育仔箱9内投喂食物，避免育仔箱9内部温度下降；铰链3可用于方便投食门2的简便开启；所述风扇电机4可用于为风扇提供动力；诱虫灯5可用于诱杀蚊虫，防止蚊虫对幼仔进行叮咬，传播疾病；保温灯6可用于在冬季给幼仔箱9提供保温效果，提高幼仔冬季存活率；悬吊环7可用于育仔箱9的悬吊固定，便于装载到货车上；风扇8可用于夏季给幼仔散热通风，提高夏季幼仔存活率；育仔箱9可用于育仔；轮支座10可用于连接万向轮11和育仔箱9；万向轮11可用于方便工作人员移动育仔箱9；镂空板12可用于方便幼仔的粪便落出，防止粪便在育仔箱9内引发动物疾病；投食门把手13可用于方便工作人员开启投食门2；玻璃观察窗14可用于工作人员方便观察幼仔的生存状态；风扇支架15可用于支撑风扇8与固定风扇电机4。

上面对本专利的较佳实施方式作了详细说明，但是本专利并不限于上述实施方式，在本领域的普通技术人员所具备的知识范围内，还可以在不脱离本专利宗旨的前提下做出各种变化。
