一种节水苗圃的制作方法

本实用新型涉及一种节水灌溉技术领域，特别涉及一种节水苗圃。

背景技术：

节水灌溉技术就是既能满足植物的生长需求又能最大限度地节约用水。目前已经发展出滴灌、喷灌、渗灌、地下灌溉、涌灌等新型节水灌溉技术，目前运用最多的是滴灌和喷灌。

滴灌，就是经过输水管道，将灌溉用水直接送抵植物的根部，这种方法可以较好地发挥水的灌溉效用，效率高，节水效果好，但是由于滴灌需要铺设大规模的地下管网系统，其投资规模和管理成本是非常巨大的，由于这些限制滴灌在我国的推广范围很小，仅在新疆地区较为发达。喷灌，就是经过输水管道，将灌溉用水通过架空喷头喷射到空中然后均匀散布从而进行喷洒灌溉，具体可参考申请号为201610072370.5的中国专利。喷灌每次的洒水量较为适中一般不会产生地下径流及深层渗漏，但是喷灌在喷洒的过程中造成了水的大量蒸发，节水效果较差。

而中国发明专利公开说明书CN104160858A公开了一种涉及新型节水苗圃的装置及方法 ,包括植物、土壤层、防护网、承重层、吸水层、通气排水孔和储水容器等部分组成。使用运行方法包括：1当下雨时，雨水会先使得植物和土壤层中水份处于饱和状态；然后雨水会

通过土壤层、防护网和承重层到达吸水层，使得吸水层的吸水材料中水份到达饱和状态；最后雨水到达储水容器，直到储水容器装满水。如果雨水足够大的情况下，多余雨水会通过在通气排水孔流入城市雨水管网；2当天气晴朗，上层土壤层变干时，下部吸水材料可将吸水层和储水容器中的水输送到上层土壤，以保持植物的正常生长，但是灌溉效果较差。

技术实现要素：

本实用新型的目的是提供一种灌溉效果好且节水效果好的节水苗圃。

本实用新型的上述技术目的是通过以下技术方案得以实现的：一种节水苗圃，包括依次设置的土壤层、保护层、吸水层和储水容器，储水容器上方设置有吸水槽，吸水层位于吸水槽内，吸水槽中的水蓄满后溢出至储水容器中，吸水槽与储水容器之间设置有水泵且两者通过水泵连接。

通过采用上述技术方案，在下雨时，雨水会先使得植物和土壤层中水份处于饱和状态；然后雨水会依次经过土壤层和保护层到达吸水层，吸水层饱和后水分进入储水容器；当土壤层变干时，水泵将储水容器中的水输送至吸水槽中，从而吸水槽中的吸水层得到水分的补充，使得吸水层再次饱和，然后通过吸水层将水输送到上层土壤，以保持植物的正常生长；水不会因为直接喷洒到地面上而容易蒸发，同时水也可以较为方便的到达吸水层处，使得灌溉效果较好，也进一步达到了节水的目的。

较佳的，吸水槽的底部开设有出水孔，吸水层的底部抵接吸水槽且封住出水孔。

通过采用上述技术方案，在吸水层没有饱和的情况下，吸水层进行吸水，水不容易从出水孔流出；而吸水层饱和后，水经过吸水层然后可以从出水孔排水，加大水的排出效率，也可以将吸水槽中的水排空。

较佳的，吸水槽的底部开设有流水槽，流水槽与出水孔错开分布。

通过采用上述技术方案，水可以从流水槽进入吸水层的底部，加大吸水层与水的接触面积，加快吸水速度。

较佳的，吸水槽下方设置有支撑柱，支撑柱的两端分别和吸水槽和储水容器抵接。

通过采用上述技术方案，使得吸水槽固定较为的稳定，不容易发生晃动。

较佳的，储水容器上连通有进水管道。

通过采用上述技术方案，在储水容器中水较少或者没有水的情况下，可以给储水容器进水，再对吸水层进行供水，避免直接喷水造成水分的蒸发，更加的节水。

较佳的，储水容器上开设有排水口。

通过采用上述技术方案，在下雨天时，雨水较多的情况下，可以通过排水口排出多余的水。

较佳的，储水容器的底面向一侧倾斜设置，水泵上连通有进水管，进水管位于储水容器底面较高的一侧。

通过采用上述技术方案，可以使得储水容器中的沉淀物较为集中的流向较低的一侧，而进水管处不容易积存较多的沉淀物，保证进水管不容易被堵塞。

较佳的，储水容器上设有辅助排水口，辅助排水口位于储水容器底面较高的一侧。

通过采用上述技术方案，可以通过辅助排水口进行排水，而且不容易被堵塞。

较佳的，进水管与水泵的连接处设置有过滤网。

通过采用上述技术方案，过滤网一定程度上过滤进入水泵的水，避免较大的杂质进入，从而避免水泵容易发生损坏。

较佳的，储水容器中设置有液位计。

通过采用上述技术方案，可以监控储水容器中的水位，从而方便作出正确的操作。

综上所述，本实用新型具有以下有益效果：灌溉效果好且节水效果好。

附图说明

图1是节水苗圃的结构示意图；

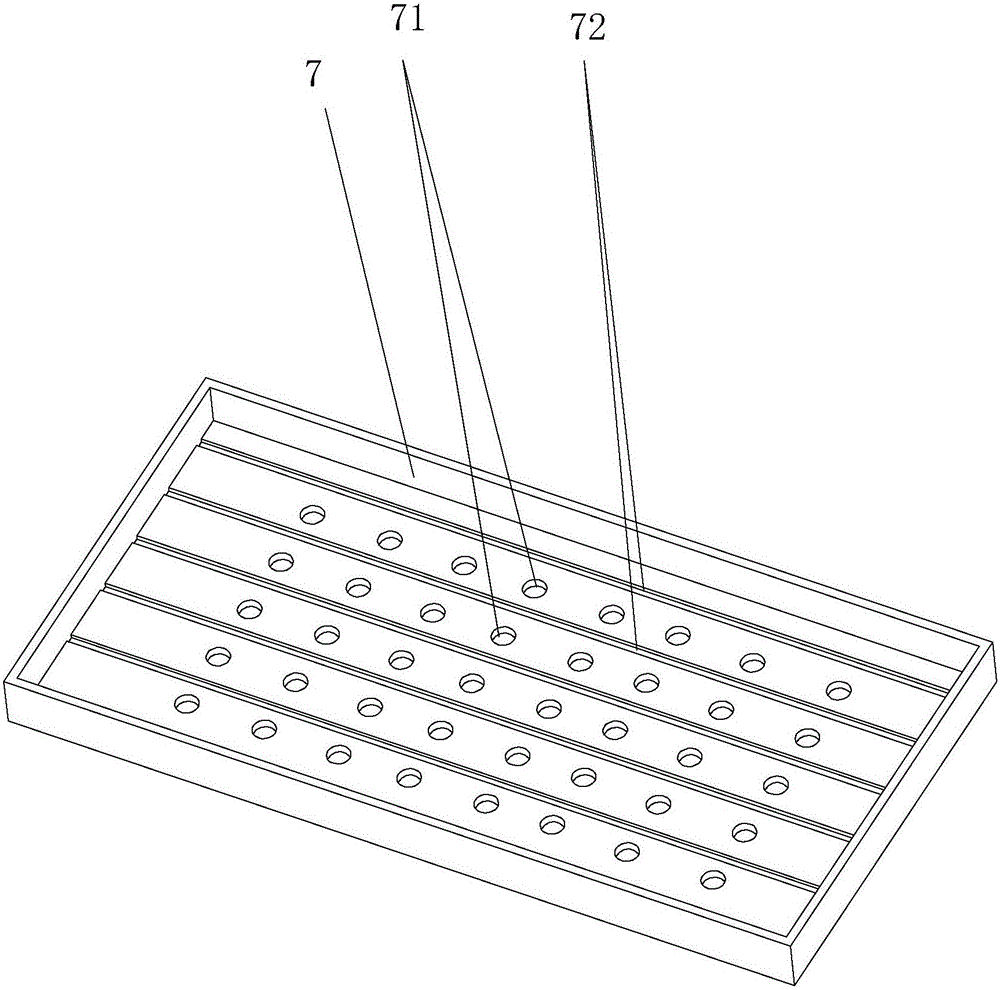

图2是吸水槽的结构示意图。

图中，1、土壤层；2、保护层；3、承重层；4、吸水层；5、储水容器；51、液位计；52、进水管道；53、排水口；54、辅助排水口；6、水泵；61、进水管；62、过滤网；7、吸水槽；71、出水孔；72、流水槽；8、支撑柱。

具体实施方式

以下结合附图对本实用新型作进一步详细说明。其中相同的零部件用相同的附图标记表示。需要说明的是，下面描述中使用的词语“前”、“后”、“左”、“右”、“上”和“下”指的是附图中的方向，词语“底面”和“顶面”、“内”和“外”分别指的是朝向或远离特定部件几何中心的方向。

如图1所示，一种节水苗圃，包括依次设置的土壤层1、保护层2、承重层3、吸水层4和储水容器5。吸水层4可以是由吸水材料组成，如脱脂棉，海绵等材料。

储水容器5的上方设置吸水槽7，吸水层4位于吸水槽7内，可以是一部分凸出吸水槽7，避免其它层进入吸水槽7中。而下方的储水容器5的覆盖面积可以大于吸水槽7的覆盖面积，从吸水槽7中溢出的水可以到达储水容器5中。吸水槽7与储水容器5之间设置有水泵6，通过水泵6将水输送至储水槽中。

吸水槽7的底部开设有出水孔71，吸水层4覆盖在出水孔71上，且堵住出水孔71。同时吸水槽7的底部表面开设有流水槽72，流水槽72不与出水孔71连通可以位于两排出水孔71之间。

在吸水槽7的底部固接有支撑柱8，支撑柱8的另一端支撑在储水容器5的底部。

储水容器5的顶部可以连通有进水管道52，进水管道52与外部的水源连通。而储水容器5的底部倾斜设置，在底部较低的地方设置有排水口53，排水口53在雨水较多时排水，同时可以排除沉淀物，避免沉淀物过渡的堆积。而在底部较高的地方设置有辅助排水口54，在雨水过多或者排水口53被堵的情况下，可以开启辅助排水口54帮助排水。排水口53和辅助排水口54均可以和城市下水道连通。

同时，水泵6上连接有进水管61，进水管61也处于储水容器5较高的一侧。进水管61与水泵6连接的地方设置有过滤网62。

在储水容器5中设置有液位计51，液位计51可以是液位传感器，同时也配备相应的显示器，也可以上机械式的液位计51。

在下雨天时，观测液位计51，判断储水容器5中液位的高度，从而控制排水口53的开关。而在打开排水口53后，液位如果没有明显的下降，则可以同时打开辅助排水口54。不下雨时，在对吸水层4进行补水的情况下，打开水泵6，直至液面不在下降，则吸水层4已经饱和，可以停止补水。

本具体实施例仅仅是对本实用新型的解释，其并不是对本实用新型的限制，本领域技术人员在阅读完本说明书后可以根据需要对本实施例做出没有创造性贡献的修改，但只要在本实用新型的权利要求范围内都受到专利法的保护。
