一种易于操作的市政园林用树木接枝装置的制作方法

本实用新型属于市政园林技术领域，具体涉及一种易于操作的市政园林用树木接枝装置。

背景技术：

目前，市政园林是指在城市区、镇规划建设范围内设置、基于政府责任和义务改造地形、种植树木花草、营造建筑和布置园路等途径创作而成的美的自然环境和游憩境域。现有技术的树木接枝装置难以保持树木外观的完整性，且较难固定，接枝过程较为麻烦。

技术实现要素：

本实用新型的目的在于提供一种易于操作的市政园林用树木接枝装置，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种易于操作的市政园林用树木接枝装置，包括支架，所述支架的侧壁上下端分别设有两个固定夹环，所述固定夹环的一侧设有转动夹环，所述转动夹环与支架转动连接，所述固定夹环和转动夹环的前端均设有夹紧块，所述夹紧块通过螺栓固定，所述支架的侧壁且位于两个固定夹环之间设有三角板，所述三角板的斜边边缘设有第一滑槽，所述第一滑槽内滑动设有切枝刀，所述支架转动连接转动杆，所述转动杆与支架的转动连接点设置在三角板的左侧，所述转动杆的下端设有第二滑槽，所述切枝刀末端设有圆柱，所述切枝刀末端的圆柱设置在第二滑槽内，所述支架的中间设有支耳，所述支耳转动连接拉杆，所述拉杆的末端与转动杆的上端通过金属线连接。

优选的，所述拉杆的下端套接有橡胶软套。

优选的，所述转动杆的上部向左弯折且弯折角度为30-45°。

本实用新型的技术效果和优点：该易于操作的市政园林用树木接枝装置，结构合理，实用性强，固定夹环和转动夹环的设置，用于夹紧树枝，方便切削和固定树枝，转动杆和拉杆的设置，方便带动切枝刀移动，从而方便切枝，节省人力，第二滑槽的设置，为切枝刀的移动提供容错空间。

附图说明

图1为本实用新型的结构示意图；

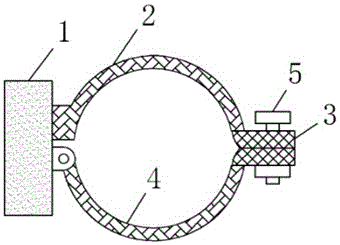

图2为本实用新型的固定夹环和转动夹环结构示意图。

图中：1支架、2固定夹环、3夹紧块、4转动夹环、5螺栓、6三角板、7第一滑槽、8转动杆、9第二滑槽、10切枝刀、11拉杆、12金属线、13支耳。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

本实用新型提供了如图1和图2所示的一种易于操作的市政园林用树木接枝装置，包括支架1，所述支架1的侧壁上下端分别设有两个固定夹环2，所述固定夹环2的一侧设有转动夹环4，所述转动夹环4与支架1转动连接，所述固定夹环2和转动夹环4的前端均设有夹紧块3，所述夹紧块3通过螺栓5固定，所述支架1的侧壁且位于两个固定夹环2之间设有三角板6，所述三角板6的斜边边缘设有第一滑槽7，所述第一滑槽7内滑动设有切枝刀10，所述支架1转动连接转动杆8，所述转动杆8与支架1的转动连接点设置在三角板6的左侧，所述转动杆8的下端设有第二滑槽9，所述切枝刀10末端设有圆柱，所述切枝刀10末端的圆柱设置在第二滑槽9内，所述支架1的中间设有支耳13，所述支耳13转动连接拉杆11，所述拉杆11的末端与转动杆8的上端通过金属线12连接，所述拉杆11的下端套接有橡胶软套，所述转动杆8的上部向左弯折且弯折角度为30-45°。

工作原理：将两个固定夹环2和转动夹环4固定在待切削的树枝上，固定完成后，向下拉动拉杆11，拉杆11通过金属线12带动转动杆8的上端向下移动，从而转动杆8的下端逆时针转动，第二滑槽9内的切枝刀10沿着第一滑槽7向右上方运动，从而切割树枝，切割后，打开上方的转动夹环4，去除切割后的树枝，然后重新夹紧待接枝的树枝，夹紧后方便固定。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
