一种阶梯型育苗柜的制作方法

本实用新型属于育苗盘领域，尤其涉及一种阶梯型育苗柜。

背景技术：

现有的烟苗培育装置存在以下缺陷：一、为了保证采光，育苗池采用单层的，大面积平铺的方式，造成土地资源的浪费；二、在烟苗移栽期间，需要烟农将育苗盘一个个从育苗池中取出，放置到三轮车或者平板车上，再搬运到烟田进行移植，烟农劳动强度大，运输效率低，且容易损伤烟苗。为解决这一问题，中国专利CN 205320811 U于2016年6月22日公开了一种立体旋转式育苗架，包括底座、固定在底座上的支架轴、以及若干个套装在支架轴上的托架，所述托架通过限位块纵向固定在支架轴上，并可绕支架轴水平旋转，烟草漂浮育苗盘放置在托架上。然而，该实用新型的在需要光照时候与不需要光照时候所占的空间相同，在不需要光照的时候，存在浪费空间的问题。

因此，基于这些问题，提供一种可以根据需求调节所占空间的阶梯型育苗柜具有重要的现实意义。

技术实现要素：

本实用新型的目的在于克服现有技术的不足，提供一种可以根据需求调节所占空间的阶梯型育苗柜。

本实用新型解决其技术问题是采取以下技术方案实现的：

一种阶梯型育苗柜，所述阶梯型育苗柜包括柜体，所述柜体内安装有育苗盘，所述育苗盘由高度依次变化的育苗槽构成，所述柜体的顶部和底部开有用于固定育苗盘固定槽，所述育苗盘顶部设有两个支撑杆，所述支撑杆一端与所述育苗盘顶部活动连接，使所述支撑杆可以由与所述育苗盘顶部同平面旋转至垂直于地面，所述支撑杆的长度与所述育苗盘的高度相同。

在上述的阶梯型育苗柜中，进一步的，最低一层的所述育苗槽一侧设有出水口，所述出水口与回收桶通过螺纹相连。

在上述的阶梯型育苗柜中，进一步的，所述回收桶以及营养液筒均放置在柜体与育苗盘之间的空间内。

在上述的阶梯型育苗柜中，进一步的，所述阶梯型育苗柜的底部四角设有轮子。

本实用新型的优点和积极效果是：

1、本实用新型当不需要阳光照射时，可以将育苗盘放置在育苗柜内，节约空间，当需要阳光照射时，可以将育苗盘从育苗柜内拉出，使每个育苗盘充分接受阳光照射。

2、本实用新型通过将育苗盘设计成阶梯型，可以充分了利用太阳光。

附图说明

以下将结合附图和实施例来对本实用新型的技术方案作进一步的详细描述，但是应当知道，这些附图仅是为解释目的而设计的，因此不作为本实用新型范围的限定。此外，除非特别指出，这些附图仅意在概念性地说明此处描述的结构构造，而不必要依比例进行绘制。

图1是阶梯型育苗柜的结构示意图；

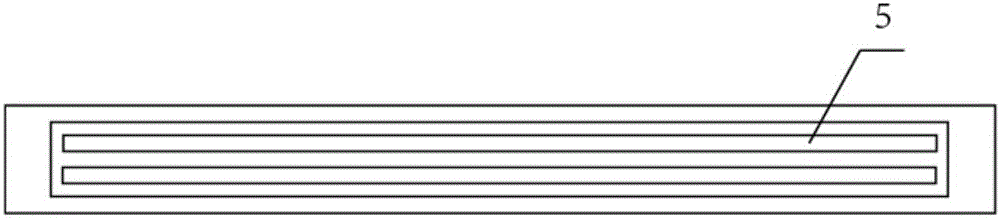

图2是育苗盘顶部的仰视图。

图中：

1.柜体、2.育苗盘、3.育苗槽、4.固定槽、5.支撑杆、6.轮子。

具体实施方式

首先，需要说明的是，以下将以示例方式来具体说明本实用新型的阶梯型育苗柜的具体结构、特点和优点等，然而所有的描述仅是用来进行说明的，而不应将其理解为对本实用新型形成任何限制。此外，在本文所提及各实施例中予以描述或隐含的任意单个技术特征，或者被显示或隐含在各附图中的任意单个技术特征，仍然可在这些技术特征(或其等同物)之间继续进行任意组合或删减，从而获得可能未在本文中直接提及的本实用新型的更多其他实施例。另外，为了简化图面起见，相同或相类似的技术特征在同一附图中可能仅在一处进行标示。

将理解，当据称将部件“连接”到另一个部件时，它可以直接连接到另一个部件或可以存在中间部件。相反，当据称将部件“直接连接”到另一个部件时，则表示不存在中间部件。

图1给出了阶梯型育苗柜的结构示意图，并且通过图2示出了育苗盘顶部的仰视图，下面就结合图1至图2来具体说明本实用新型。

如图1-2所示，一种阶梯型育苗柜，所述阶梯型育苗柜包括柜体1，所述柜体1内安装有育苗盘2，所述育苗盘2由高度依次变化的育苗槽3构成，所述柜体1的顶部和底部开有用于固定育苗盘2固定槽4，所述育苗盘2顶部设有两个支撑杆5，所述支撑杆5一端与所述育苗盘2顶部活动连接，使所述支撑杆5可以由与所述育苗盘2顶部同平面旋转至垂直于地面，所述支撑杆5的长度与所述育苗盘2的高度相同。

作为举例，在本实用新型中，当种子不需要照射时，将育苗盘2推入柜体1内，当幼苗需要阳光照射时，把育苗盘2拉出后将两个支撑杆5支开，使育苗盘2对着阳光放置。放入营养液时，只需在最顶层育苗槽3倒入营养液，营养液便会逐层加满。

本实用新型当不需要阳光照射时，可以将育苗盘2放置在育苗柜内，节约空间，当需要阳光照射时，可以将育苗盘2从育苗柜内拉出，使每个育苗盘2充分接受阳光照射。本实用新型通过将育苗盘2设计成阶梯型，可以充分了利用太阳光。

更进一步来讲，还可以在本实用新型中考虑，最低一层的所述育苗槽3一侧设有出水口，所述出水口与回收桶通过螺纹相连。对溢出的营养液进行回收。

需要指出的是，所述回收桶以及营养液筒均放置在柜体1与育苗盘2之间的空间内。

在本实用新型的另外一些实施例，还可以针对阶梯型育苗柜进行自由灵活的配置，以便能够充分发挥出本实用新型的技术优势。下面就对此进行举例性说明。

例如，在一些实施例中，可以考虑所述阶梯型育苗柜的底部四角设有轮子6。方便进行移动。

综上所述，本实用新型可提供一种可以根据需求调节所占空间的阶梯型育苗柜。

以上实施例对本实用新型进行了详细说明，但所述内容仅为本实用新型的较佳实施例，不能被认为用于限定本实用新型的实施范围。凡依本实用新型申请范围所作的均等变化与改进等，均应仍归属于本实用新型的专利涵盖范围之内。
