一种观赏性花卉养殖箱的制作方法

本实用新型涉及花卉养殖技术领域，具体为一种观赏性花卉养殖箱。

背景技术：

花卉可以美化环境,也可以提高人们的生活品质，并能陶冶人的情操。

随着人们生活水平的提高，花卉已融入人们的生活，目前一些较为珍贵的观赏性花卉，由于对生长环境的温度和湿度要求较为特殊，使得该类花卉只能在特殊的地区进行生长，即便将生长好的花卉运回后进行栽培，其花卉的成活率仍然极低。

技术实现要素：

本实用新型的目的在于提供一种可控制空气温度和空气湿度的观赏性花卉养殖箱，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种观赏性花卉养殖箱，包括底座和箱体，所述底座的底部设有滑轮，其底座的顶部还安装有箱体，所述底座的内腔设有风道，所述风道的内部分别设有电机控制器和吸风电机。

所述箱体内腔的底部设有花盆承载台，所述花盆承载台的内腔设有出风通道，所述出风通道的底部与风道相连接，所述箱体两侧的内壁均设有湿度监测传感器探头，其箱体顶部的内壁分别设有供暖灯板和温度监测传感探头，所述箱体顶部的外表面设有供暖灯控制器。

优选的，所述箱体的右侧通过活动轴安装有箱门。

优选的，所述箱体与底座之间通过固定螺母相固定，所述温度监测传感探头和供暖灯板与供暖灯控制器之间均为电连接结构，所述吸风电机和湿度监测传感探头与电机控制器均为电连接结构。

优选的，所述花盆承载台的顶部设有花盆，其花盆的底部分别设有漏水孔和托盘。

优选的，所述箱体整体为钢化玻璃结构，其箱体的两侧和箱门的顶部均设有圆孔，所述圆孔的表面设有纱网。

与现有技术相比，本实用新型具有以下有益效果：

（1）、本实用新型观赏性花卉养殖箱，通过设置的温度监测传感探头和湿度监测传感探头，使得该花卉养殖箱能够准确的对箱内的温度和湿度进行监测，并通过配合供暖灯板和吸风电机进行调节，能够有效的模拟出花卉所生长的环境条件，使得花卉的成活率得到了极大的提高，能够使该类观赏性花卉的养殖和生长不在局限于特殊地区。

（2）、本实用新型观赏性花卉养殖箱，所述箱体整体为钢化玻璃结构，使得工作人员可以对箱体内栽培的花卉进行观察，有利于花卉的养殖，其箱体的两侧和箱门的顶部均设有圆，其圆孔的表面设有纱网，这样不仅可以方便箱内的空气进行流通，同时还能够有效的防止昆虫进入箱体内。

附图说明

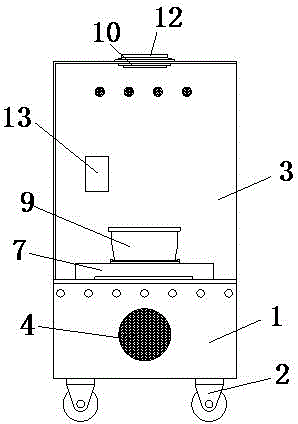

图1为本实用新型正面结构示意图；

图2为本实用新型左侧面结构示意图。

图中：1底座、2滑轮、3箱体、4风道、5电机控制器、6吸风电机、7花盆承载台、8出风通道、9花盆、10供暖灯板、11温度监测传感探头、12供暖灯控制器、13湿度监测传感探头、14活动轴、15箱门。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-2，本实用新型提供一种技术方案：

一种观赏性花卉养殖箱，包括底座1和箱体3，底座1的底部设有滑轮2，其底座1的顶部还安装有箱体3，箱体3与底座1之间通过固定螺母相固定，底座1的内腔设有风道4，风道4的内部分别设有电机控制器5和吸风电机6。

箱体3内腔的底部设有花盆承载台7，花盆承载台7的内腔设有出风通道8，花盆承载台7的顶部设有花盆9，其花盆9的底部分别设有漏水孔和托盘，出风通道8的底部与风道4相连接，箱体3两侧的内壁均设有湿度监测传感器探头13，吸风电机6和湿度监测传感探头13与电机控制器5均为电连接结构，其箱体3顶部的内壁分别设有供暖灯板10和温度监测传感探头11，温度监测传感探头11和供暖灯板10与供暖灯控制器12之间均为电连接结构，箱体3顶部的外表面设有供暖灯控制器12，箱体3的右侧通过活动轴14安装有箱门15，箱体3整体为钢化玻璃结构，使得工作人员可以对箱体3内栽培的花卉进行观察，有利于花卉的养殖，其箱体3的两侧和箱门15的顶部均设有圆孔，圆孔的表面设有纱网，这样不仅可以方便箱内的空气进行流通，同时还能够有效的防止昆虫进入箱体3内，本实用新型观赏性花卉养殖箱，通过设置的温度监测传感探头11和湿度监测传感探头13，使得该花卉养殖箱能够准确的对箱内的温度和湿度进行监测，并通过配合供暖灯板10和吸风电机6进行调节，能够有效的模拟出花卉所生长的环境条件，使得花卉的成活率得到了极大的提高，能够使该类观赏性花卉的养殖和生长不在局限于特殊地区。

工作原理：观赏性花卉养殖箱，使用时，操作人员需要先将养殖的花卉最佳生长环境的空气温度和湿度数据进行设定，然后将花卉的植株或种子栽种到花盆9里，关上箱门15，其箱体3内通过设置温度监测传感探头11对箱体3内的温度进行探测，当温度低于预定的温度时，供暖灯板10开启，使箱体3内的温度进行升温，同时湿度监测传感探头13，对箱体3内的湿度进行监测，当湿度过高时，吸风电机6进行运转，使得箱体3内的空气与外界进行加速流通，使得箱体3内的湿度下降。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
