一种犊牛饲喂器的制作方法

本实用新型涉及奶牛养殖设备技术领域，尤其涉及一种犊牛饲喂器。

背景技术：

随着牛场现代化、规模化发展，犊牛多采用母-犊分离，人工饲喂犊牛的饲养方式，这样即缩短了产犊间隔，又便于标准化管理。犊牛饲养管理是犊牛管理中的重要方面，犊牛饲喂质量不仅影响犊牛淘汰率，还直接影响犊牛成年投产后的存产性能是否能够得到正常发挥。抓好犊牛的饲养管理，提高犊牛成活率，培养健康犊牛，是牧业生产基础中的基础，也是提高牛群质量、创建高产牛群的重要基础。提高犊牛成活率及生产性能无论对规模化养殖，还是个体养殖户来说，在发展生产、提高经济效益方面都具有十分重要的意义。

犊牛饲喂器是将牛乳液或者配制好的代牛乳放置于奶罐中，在一定温度下进行保温，奶罐外一般设有奶嘴，犊牛可以进行自由采食，但是随着犊牛的不断长大，身高也会发生变化，不同的犊牛身高也会有所不同，如果奶嘴均在同一高度位置，则不能适应不同身高的犊牛吸奶，另外，犊牛成长过程中，牛奶采食量逐渐减少，干料采食量逐渐增加，以此来促进瘤胃的发育，当日采食干料量达到一定量时即可断奶，现有技术的犊牛饲喂器只能够就行牛乳液的饲喂，不能够对犊牛进行干料饲喂，不利于犊牛的瘤胃发育和健康养殖。

技术实现要素：

本实用新型的目的是针对现有技术中存在的上述问题，提供一种犊牛饲喂器，该犊牛饲喂器奶罐内温度均匀，同时设有奶嘴和干料舔食槽，犊牛可以进行自由吸奶和采食，同时还能够根据犊牛的身高进行奶罐高度的调节，适应不同身高犊牛的饮食，对于犊牛的健康养殖有着十分重要的意义。

本实用新型解决其技术问题所采用的技术方案是：一种犊牛饲喂器，包括奶罐、升降装置、奶嘴、干料舔食槽和控制主机，所述奶罐的下方升降装置，所述升降装置为电动升降装置，所述奶罐上设有奶嘴，所述奶嘴通过奶管连通至奶罐的底部，所述奶嘴的外部设有干料舔食槽，所述奶罐的上方设有控制主机；

所述奶罐的周围设有循环水夹套，所述循环水夹套的外壁周围设有保温层，所述循环水夹套的底部一侧设有进水口，顶部另一侧设有出水口；

所述干料舔食槽为若干个，且呈高低错落设置，所述奶罐的外壁上设有若干与干料舔食槽相对应的安装块，所述安装块上开设有滑槽，所述干料舔食槽的背部设有滑块，所述滑块连接设在安装块底部的滑动液缸，所述滑动液缸用于驱动滑块带动干料舔食槽在滑槽内上下滑动；

所述升降装置和滑动液缸与控制主机连接。

进一步的，所述进水口和出水口与外部的循环水供水系统连接，所述奶罐内设有温度传感器，所述循环水供水系统设有温度调节装置和循环水泵，所述温度传感器、温度调节装置和循环水泵均与控制主机连接。

进一步的，所述奶罐的外壁上设有高度传感器，所述高度传感器与控制主机连接。

进一步的，所述升降装置为三个，呈三角分布在奶罐的下方。

进一步的，所述奶嘴为若干个，且呈高低错落设置，所述奶嘴与奶罐为可拆卸连接。

进一步的，所述奶罐的内部设有搅拌轴，所述搅拌轴连接搅拌电机。

进一步的，所述奶罐的外部设有RFID读写器，所述RFID读写器与控制主机连接，用于读取设在犊牛耳朵上的RFID标签。

该犊牛饲喂器的奶罐内部设有温度传感器，可以采集奶罐内的乳液温度，将信号传至控制主机，控制主机对温度调节装置发出信号，将循环水供水系统的水温调节至合适的温度，然后在循环水泵的作用下通过进水口和出水口进出循环夹套，实现对奶罐的温度调节，保温层的设置还可以对循环夹套进行保温；设有奶嘴，犊牛可以通过奶嘴进行乳液的摄入；设有干料舔食槽，犊牛可以进行干料的采食和补充，促进犊牛瘤胃的发育，干料舔食槽设有若干个，且在高度方向上呈错落设置，同时还可以在滑动液缸的驱动下进行上下滑动，以适应不同身高的犊牛采食；所述奶罐的外壁上设有高度传感器，所述高度传感器与控制主机连接，高度传感器可以采集犊牛的身高，并将信号传至控制主机，控制升降装置进行升降，使得奶嘴到达合适的位置供犊牛吸奶；所述升降装置为三个，呈三角分布在奶罐的下方，有助于安放和升降过程中奶罐的稳定性；所述奶嘴为若干个，且呈高低错落设置，所述奶嘴与奶罐为可拆卸连接，方便奶嘴的拆卸清洗和更换；所述奶罐的内部设有搅拌轴，所述搅拌轴连接搅拌电机，便于对奶罐内部的乳液进行搅拌，避免乳液结块，同时还有助于奶罐内部的乳液温度均匀；所述奶罐的外部设有RFID读写器，所述RFID读写器与控制主机连接，用于读取设在犊牛耳朵上的RFID标签，可以采集乳液采食和干料采食的犊牛信息，并将信号发送至控制主机，可以随时了解犊牛的吸奶和干料采食信息，便于养殖场的牛群统一管理。

与现有技术相比，本实用新型产生的有益效果是：该犊牛饲喂器奶罐内温度均匀，同时设有奶嘴和干料舔食槽，犊牛可以进行自由吸奶和采食，同时还能够根据犊牛的身高进行奶罐高度的调节，适应不同身高犊牛的饮食，对于犊牛的健康养殖有着十分重要的意义。

附图说明

下面结合附图对本实用新型进一步说明：

图1为本实用新型的整体结构示意图；

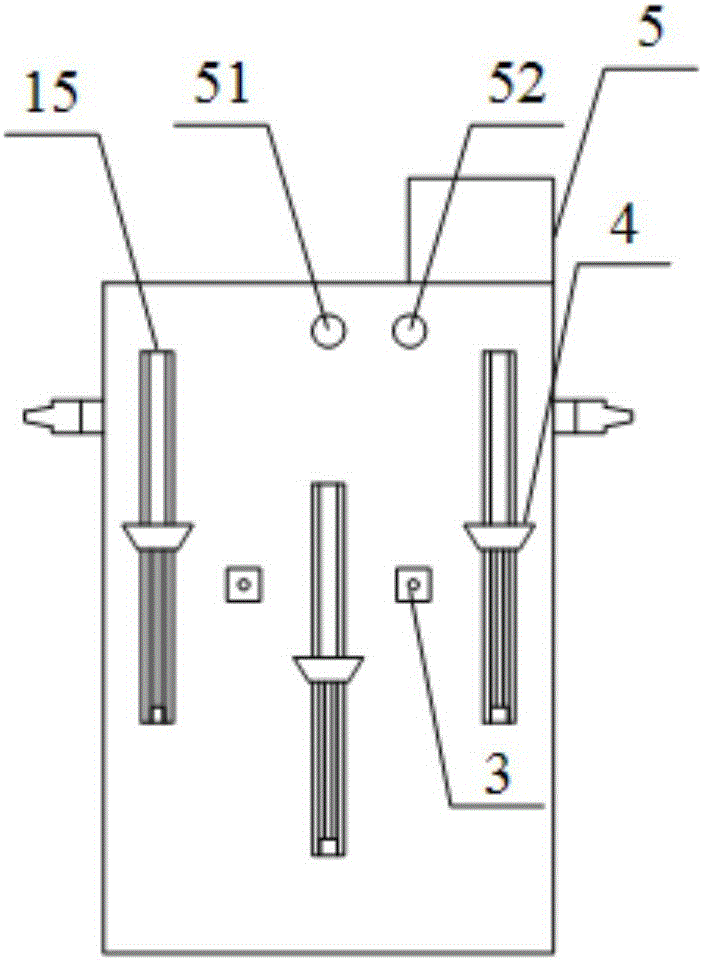

图2为本实用新型的外部结构示意图；

图3为本实用新型干料舔食槽和安装块的连接示意图。

其中：

1.奶罐，2.升降装置，3.奶嘴，4.干料舔食槽，5.控制主机，11.循环水夹套，12.保温层，13.搅拌轴，14.搅拌电机，15.安装块，111.进水口，112.出水口，151.滑槽，41.滑块，42.滑动液缸，51.高度传感器，52.RFID读写器。

具体实施方式

下面结合实施例对本实用新型做进一步说明：

如图1-3所示，本实用新型提供的犊牛饲喂器，包括奶罐1、升降装置2、奶嘴3、干料舔食槽4和控制主机5，所述奶罐1的下方升降装置2，所述升降装置2为电动升降装置，所述奶罐1上设有奶嘴3，所述奶嘴3通过奶管连通至奶罐1的底部，所述奶嘴3的外部设有干料舔食槽4，所述奶罐1的上方设有控制主机5；

所述奶罐1的周围设有循环水夹套11，所述循环水夹套11的外壁周围设有保温层12，所述循环水夹套11的底部一侧设有进水口111，顶部另一侧设有出水口112；

所述干料舔食槽4为若干个，且呈高低错落设置，所述奶罐1的外壁上设有若干与干料舔食槽4相对应的安装块15，所述安装块15上开设有滑槽151，所述干料舔食槽4的背部设有滑块41，所述滑块41连接设在安装块15底部的滑动液缸42，所述滑动液缸42用于驱动滑块41带动干料舔食槽4在滑槽151内上下滑动；

所述升降装置2和滑动液缸42与控制主机5连接。

该犊牛饲喂器的奶罐1内部设有温度传感器，可以采集奶罐1内的乳液温度，将信号传至控制主机5，控制主机5对温度调节装置发出信号，将循环水供水系统的水温调节至合适的温度，然后在循环水泵的作用下通过进水口111和出水口112进出循环夹套11，实现对奶罐1的温度调节，保温层12的设置还可以对循环夹套11进行保温；设有奶嘴3，犊牛可以通过奶嘴3进行乳液的摄入；设有干料舔食槽4，犊牛可以进行干料的采食和补充，促进犊牛瘤胃的发育，干料舔食槽4设有若干个，且在高度方向上呈错落设置，同时还可以在滑动液缸42的驱动下进行上下滑动，以适应不同身高的犊牛采食。

所述奶罐1的外壁上设有高度传感器51，所述高度传感器51与控制主机5连接，高度传感器51可以采集犊牛的身高，并将信号传至控制主机5，控制升降装置2进行升降，使得奶嘴3到达合适的位置供犊牛吸奶。

所述升降装置2为三个，呈三角分布在奶罐1的下方，有助于安放和升降过程中奶罐1的稳定性。

所述奶嘴3为若干个，且呈高低错落设置，所述奶嘴3与奶罐1为可拆卸连接，方便奶嘴3的拆卸清洗和更换。

所述奶罐1的内部设有搅拌轴13，所述搅拌轴13连接搅拌电机14，便于对奶罐1内部的乳液进行搅拌，避免乳液结块，同时还有助于奶罐1内部的乳液温度均匀。

所述奶罐1的外部设有RFID读写器52，所述RFID读写器52与控制主机51连接，用于读取设在犊牛耳朵上的RFID标签，可以采集乳液采食和干料采食的犊牛信息，并将信号发送至控制主机51，可以随时了解犊牛的吸奶和干料采食信息，便于养殖场的牛群统一管理。

该犊牛饲喂器奶罐内温度均匀，同时设有奶嘴和干料舔食槽，犊牛可以进行自由吸奶和采食，同时还能够根据犊牛的身高进行奶罐高度的调节，适应不同身高犊牛的饮食，对于犊牛的健康养殖有着十分重要的意义。

以上通过实施例对本实用新型的进行了详细说明，但所述内容仅为本实用新型的较佳实施例，不能被认为用于限定本实用新型的实施范围。凡依本实用新型申请范围所作的均等变化与改进等，均应仍归属于本实用新型的专利涵盖范围之内。
