一种多功能犊牛小羊羔喂奶设备的制作方法

本实用新型属于喂奶设备领域，尤其涉及一种多功能犊牛小羊羔喂奶设备。

背景技术：

随着养殖技术的不断发展，许多养殖场开始大规模养殖牲畜，但是目前孺牛的喂养大都通过人工来实现，工作效率低，自动化程度低，浪费多，犊牛吸食的产品营养质量下降，有效利用率低下，而且人工操作容易出现问题，给孺牛喂养造成很大影响，所以进一步的人们研发了犊牛喂奶车。现有的犊牛喂奶车可有效保证犊牛的喂奶温度，所以在农场大量使用，其中专利号为201320544164.1，名称为《烧犊牛喂奶车》的专利中公开了犊牛喂奶车的其中一种类型的结构，但是，在对外筒和内筒之间的容置腔内的水进行加热时，单单依靠一条加热棒来实现，缺少相应的防干烧保护结构，难免会发生误操作导致的干烧现象，从而损坏犊牛喂奶车。为解决这一问题，中国专利CN 204742175U于2015年11月11日公开了一种犊牛喂奶车，包括车厢、搅拌机、控制箱，还包括进水口、排水口及输奶管，所述车厢包括外缸及设置在外缸内的内缸，所述内缸与外缸之间形成容置腔，所述进水口及排水口设置在外缸上并连通所述容置腔，所述输奶管与内缸连通，所述车厢还包括底盘，所述底盘设有与所述外缸的底部相匹配的放置腔，所述放置腔与外缸的底部之间设有常开型开关，所述放置腔与外缸之间还设有弹性件，所述外缸的底部还设有加热片,可知，通过底盘上设置的放置腔，使得外缸在放入底盘时能够安全稳定，通过在底盘的放置腔和外缸的底部之间设置常开型开关和弹性件，实现了防止外缸的底部的加热片对外缸干烧的效果。然而，该实用新型在干烧的情况下不能自动加奶。

因此，基于这些问题，提供一种具有防止干烧功能，具有杀菌功能，同时可以自动调节牛奶温度的多功能犊牛小羊羔喂奶设备具有重要的现实意义。

技术实现要素：

本实用新型的目的在于克服现有技术的不足，提供一种具有防止干烧功能，具有杀菌功能，同时可以自动调节牛奶温度的多功能犊牛小羊羔喂奶设备。

本实用新型解决其技术问题是采取以下技术方案实现的：

一种多功能犊牛小羊羔喂奶设备，所述多功能犊牛小羊羔喂奶设备包括储奶罐和设于所述储奶罐下方的加热罐，所述加热罐底部设有加热电阻丝，所述加热罐通过电磁调节阀与饮用罐相通，所述加热罐通过浮球阀与所述储奶罐相通，所述饮用罐通过浮球阀与所述储奶罐相通，所述饮用罐外周设有出奶嘴，所述饮用罐内设有搅拌装置，所述电磁调节阀通过控制器与设在饮用罐内的第一温度传感器相连，所述饮用罐通过回流管与所述储奶罐相通，所述回流管上设有回流泵和紫外线杀菌装置。

在上述的多功能犊牛小羊羔喂奶设备中，进一步的，所述加热管内设有搅拌桨，所述搅拌桨的叶片与水平面呈一定夹角。

在上述的多功能犊牛小羊羔喂奶设备中，进一步的，所述叶片的下边缘与所述加热罐的底部相接触。

在上述的多功能犊牛小羊羔喂奶设备中，进一步的，所述加热罐内设有第二温度传感器，所述第二温度传感器通过控制器与加热电阻丝相连。

本实用新型的优点和积极效果是：

1、本实用新型通过设有与储奶罐相连的浮球阀，可以使加热罐维持一定的液面，从而具有防止干烧功能。

2、本实用新型通过在回流管上设有回流泵和紫外线杀菌装置，一方面防止牛奶静止，细菌滋生，另一方面，牛奶不断流经紫外线杀菌装置进行杀菌，从而本实用新型具有杀菌功能。

3、本实用新型通过设有电磁调节阀，可以通过调节热牛奶流量，自动调节牛奶温度。

附图说明

以下将结合附图和实施例来对本实用新型的技术方案作进一步的详细描述，但是应当知道，这些附图仅是为解释目的而设计的，因此不作为本实用新型范围的限定。此外，除非特别指出，这些附图仅意在概念性地说明此处描述的结构构造，而不必要依比例进行绘制。

图1是多功能犊牛小羊羔喂奶设备的结构示意图；

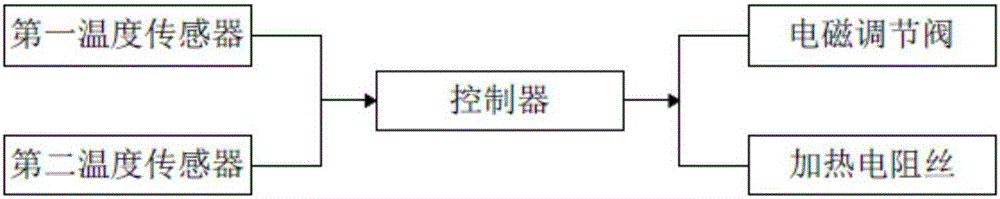

图2是多功能犊牛小羊羔喂奶设备的控制系统连接示意图。

图中：

1.储奶罐、2.加热罐、3.加热电阻丝、4.电磁调节阀、5.饮用罐、6.浮球阀、7.出奶嘴、8.搅拌装置、9.回流管、10.回流泵、11.紫外线杀菌装置、12.搅拌桨、13.叶片。

具体实施方式

首先，需要说明的是，以下将以示例方式来具体说明本实用新型的多功能犊牛小羊羔喂奶设备的具体结构、特点和优点等，然而所有的描述仅是用来进行说明的，而不应将其理解为对本实用新型形成任何限制。此外，在本文所提及各实施例中予以描述或隐含的任意单个技术特征，或者被显示或隐含在各附图中的任意单个技术特征，仍然可在这些技术特征(或其等同物)之间继续进行任意组合或删减，从而获得可能未在本文中直接提及的本实用新型的更多其他实施例。另外，为了简化图面起见，相同或相类似的技术特征在同一附图中可能仅在一处进行标示。

将理解，当据称将部件“连接”到另一个部件时，它可以直接连接到另一个部件或可以存在中间部件。相反，当据称将部件“直接连接”到另一个部件时，则表示不存在中间部件。

图1给出了多功能犊牛小羊羔喂奶设备的结构示意图，并且通过图2示出了多功能犊牛小羊羔喂奶设备的控制系统连接示意图，下面就结合图1至图2来具体说明本实用新型。

如图1-2所示，一种多功能犊牛小羊羔喂奶设备，所述多功能犊牛小羊羔喂奶设备包括储奶罐1和设于所述储奶罐1下方的加热罐2，所述加热罐2底部设有加热电阻丝3，所述加热罐2通过电磁调节阀4与饮用罐5相通，所述加热罐2通过浮球阀6与所述储奶罐1相通，所述饮用罐5通过浮球阀6与所述储奶罐1相通，所述饮用罐5外周设有出奶嘴7，所述饮用罐5内设有搅拌装置8，所述电磁调节阀4通过控制器与设在饮用罐5内的第一温度传感器相连，所述饮用罐5通过回流管9与所述储奶罐1相通，所述回流管9上设有回流泵10和紫外线杀菌装置11。

作为举例，在本实用新型中，常温奶从储奶罐1进入饮用罐5，并通过浮球阀6维持饮用罐5内液面的稳定，同时，避免牛奶静止细菌滋生，回流泵10运行，牛奶不断流经紫外线杀菌装置11进行杀菌，当牛奶的温度小于设定值后，加热罐2的牛奶经过电磁调节阀4进入饮用罐5，通过加入热牛奶提高温度，同时，通过浮球阀6维持加热罐2内液面的稳定。

本实用新型通过设有与储奶罐1相连的浮球阀6，可以使加热罐2维持一定的液面，从而具有防止干烧功能。本实用新型通过在回流管9上设有回流泵10和紫外线杀菌装置11，一方面防止牛奶静止，细菌滋生，另一方面，牛奶不断流经紫外线杀菌装置11进行杀菌，从而本实用新型具有杀菌功能。本实用新型通过设有电磁调节阀4，可以通过调节热牛奶流量，自动调节牛奶温度。

更进一步来讲，还可以在本实用新型中考虑，所述加热管内设有搅拌桨12，所述搅拌桨12的叶片13与水平面呈一定夹角。

需要指出的是，所述叶片13的下边缘与所述加热罐2的底部相接触。从而防止类似于粘锅的现象发生。

在本实用新型的另外一些实施例，还可以针对多功能犊牛小羊羔喂奶设备进行自由灵活的配置，以便能够充分发挥出本实用新型的技术优势。下面就对此进行举例性说明。

例如，在一些实施例中，可以考虑所述加热罐2内设有第二温度传感器，所述第二温度传感器通过控制器与加热电阻丝3相连。使加热罐2的温度维持设定值，防止温度过高，牛奶的营养流失。

综上所述，本实用新型可提供一种具有防止干烧功能，具有杀菌功能，同时可以自动调节牛奶温度的多功能犊牛小羊羔喂奶设备。

以上实施例对本实用新型进行了详细说明，但所述内容仅为本实用新型的较佳实施例，不能被认为用于限定本实用新型的实施范围。凡依本实用新型申请范围所作的均等变化与改进等，均应仍归属于本实用新型的专利涵盖范围之内。
