一种玻璃温室密封水槽的制作方法

本实用新型涉及温室工程制造技术领域，具体地说，涉及一种玻璃温室密封水槽。

背景技术：

CN203233791U公开了一种玻璃温室密封水槽，如图1所示，水槽100的截面包括开口外张的U形侧壁110，开口处由槽顶密封形成封闭结构的水槽，所述的槽顶设有结露槽及屋面连接部120。但该玻璃温室密封水槽的屋面连接部120与玻璃屋面2的连接需要通过一个玻璃托架3来进行，该玻璃托架是由橡胶制成，在风吹日晒的环境下容易老化，可能会造成漏水。

技术实现要素：

本实用新型旨在提供一种玻璃温室密封水槽，其对CN203233791U公开的玻璃温室密封水槽进行进一步改进，以解决上述问题。为此，本实用新型采用的具体方案如下：

一种玻璃温室密封水槽，水槽的截面包括开口外张的U形侧壁，开口处由槽顶密封形成封闭结构的水槽，所述的槽顶设有玻璃屋面连接部，所述玻璃屋面连接部具有在其末端的玻璃屋面接纳槽和邻近所述玻璃屋面接纳槽的导流板接纳槽，所述玻璃屋面接纳槽下端具有一个支撑部，玻璃屋面的边缘抵靠在玻璃屋面接纳槽，下表面通过所述支撑部支撑，上表面与安装在导流板接纳槽上的导流板接合。

进一步地，所述玻璃屋面连接部为两个对称设于槽顶，与固定玻璃屋面或全开窗玻璃屋面相连。

进一步地，所述玻璃屋面接纳槽设有一凹部以放置缓冲件来防止玻璃屋面侧边受损。

进一步地，所述导流板接纳槽的内壁的两侧面各设有一凹部以使导流板的被接纳部卡合在所述导流板接纳槽中。

进一步地，所述密封水槽是一体成型的铝合金密封水槽。

本实用新型采用上述技术方案，具有的有益效果是：本实用新型能够更方便地安装在玻璃温室上，并且不会出现漏水现象。

附图说明

图1 示出了现有技术的玻璃温室密封水槽的示意图；

图2示出了本实用新型的玻璃温室密封水槽的示意图。

具体实施方式

为进一步说明各实施例，本实用新型提供有附图。这些附图为本实用新型揭露内容的一部分，其主要用以说明实施例，并可配合说明书的相关描述来解释实施例的运作原理。配合参考这些内容，本领域普通技术人员应能理解其他可能的实施方式以及本实用新型的优点。图中的组件并未按比例绘制，而类似的组件符号通常用来表示类似的组件。

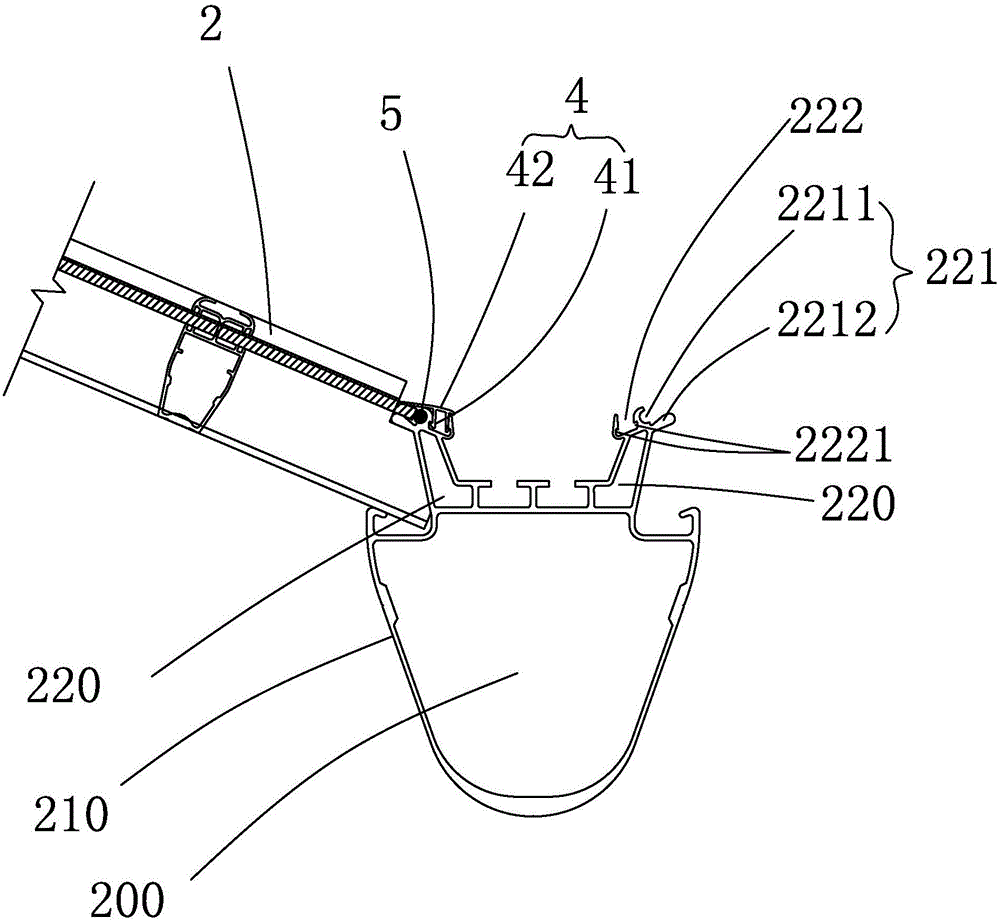

现结合附图和具体实施方式对本实用新型进一步说明。图2示出了本实用新型的玻璃温室密封水槽200，水槽的截面包括开口外张的U形侧壁210，开口处由槽顶密封形成封闭结构的水槽，所述的槽顶设有玻璃屋面连接部220。玻璃屋面连接部220具有在其末端的玻璃屋面接纳槽221和邻近所述玻璃屋面接纳槽的导流板接纳槽222。玻璃屋面连接部220为两个对称设于槽顶，与玻璃屋面2（固定玻璃屋面或全开窗玻璃屋面，为了清楚起见，图1、2中仅示出一侧屋面）相连。玻璃屋面接纳槽221设有一凹部2211,以放置缓冲件5来防止玻璃屋面2边缘受损。缓冲件5采用橡胶等软质材料制成。玻璃屋面接纳槽下端具有一个支撑部2212，玻璃屋面2的边缘抵靠在玻璃屋面接纳槽221，通过支撑部2212支撑。导流板接纳槽222内壁的两侧面各设有一凹部2221以使导流板4的被接纳部41卡合在导流板接纳槽222中，而导流板4的延伸部42与玻璃屋面2的上表面接合，以使玻璃屋面2上的水能够流到密封水槽。密封水槽的其余部分是现有技术，这里就不再做进一步描述。密封水槽100是一体成型的铝合金密封水槽。

本实用新型通过上述改进，省略了玻璃托架3的安装以及因玻璃托架3的老化带来的漏水问题，使该密封水槽能够更好地应用于玻璃温室屋面排水。

尽管结合优选实施方案具体展示和介绍了本实用新型，但所属领域的技术人员应该明白，在不脱离所附权利要求书所限定的本实用新型的精神和范围内，在形式上和细节上可以对本实用新型做出各种变化，均为本实用新型的保护范围。
