一种稻田用药量可调喷药农机的制作方法

本实用新型涉及农业技术领域，具体为一种稻田用药量可调喷药农机。

背景技术：

喷药机，是将液体分散开来的一种农机具，是农业施药机械的一种，农业机械的植保机械。是以拖拉机配套完成喷洒作业的，喷药机的样式大概分为几种，主要有：自走式喷杆喷雾机、牵引式喷药机、悬挂式喷药机、喷杆式喷药机。

水稻稻田由于多淤泥，传统的行走式喷药机在稻田作业时容易陷入淤泥中，且在水稻农药的喷洒过程中，根据不同的防治效果需喷洒不同剂量的药剂，没有专门一种用于调节稻田喷洒剂量的可调式喷药机，为此，我们提出了一种稻田用药量可调喷药农机。

技术实现要素：

本实用新型的目的在于提供一种稻田用药量可调喷药农机，以解决上述背景技术中提出的传统的喷药机容易陷入淤泥中和不能调节喷洒剂量的问题。

为实现上述目的，本实用新型提供如下技术方案：一种稻田用药量可调喷药农机，包括承载板，所述承载板底部左右两侧均通过销轴连接有齿式行走轮，左侧所述齿式行走轮通过皮带连接有驱动电机，且驱动电机位于承载板底部，所述承载板顶部设有药剂箱，所述药剂箱顶部左右两侧分别设有注水口和药剂注入口，所述药剂箱左侧通过管道连接有抽吸泵，所述抽吸泵的左侧输出端通过管道连接有输液管，且输液管位于承载板顶部，所述输液管外壁设有流量可调装置，所述输液管顶部通过活动连接件连接有横向设置的喷淋管，所述喷淋管的左侧顶端通过旋转座连接有喷淋头，所述承载板底部还设置有控制装置，且控制装置分别电性连接抽吸泵和驱动电机。

优选的，所述齿式行走轮的圆周表面均匀设有齿式防滑杆，两组齿式防滑杆之间连接有加强筋，所述齿式行走轮的表面安装有加固环，多组所述齿式防滑杆均贯穿于加固环且伸出齿式行走轮的圆周表面。

优选的，所述流量可调装置包括壳体，所述壳体的顶部和底部分别开有出水口和进水口，所述壳体内腔右侧壁上下横向设有两组平行的限位板，两组所述限位板之间设有挡板，所述挡板的右侧连接有调节丝杆，所述壳体右侧壁安装有止推轴承，所述调节丝杆的右端贯穿于止推轴承且伸出壳体右侧壁，所述调节丝杆右侧顶端安装有手轮。

优选的，所述喷淋头左端圆弧处设有喷雾区，所述喷淋头内部横向设有三组平行的渐缩喷管，所述渐缩喷管内腔设有两组扰流板，两组所述扰流板所形成的渐缩口径之比为1：1.5。

与现有技术相比，本实用新型的有益效果是：通过设有的齿式行走轮可使喷药机在稻田的特殊环境中正常作业，不会陷入淤泥中，利用流量可调装置能够随意的调节药剂的喷洒量，根据作物的防治效果进行喷洒，避免药剂的浪费和药剂过量时造成作物的枯萎，该装置能够调节喷淋角度，可自由进行药剂喷洒。

附图说明

图1为本实用新型结构示意图；

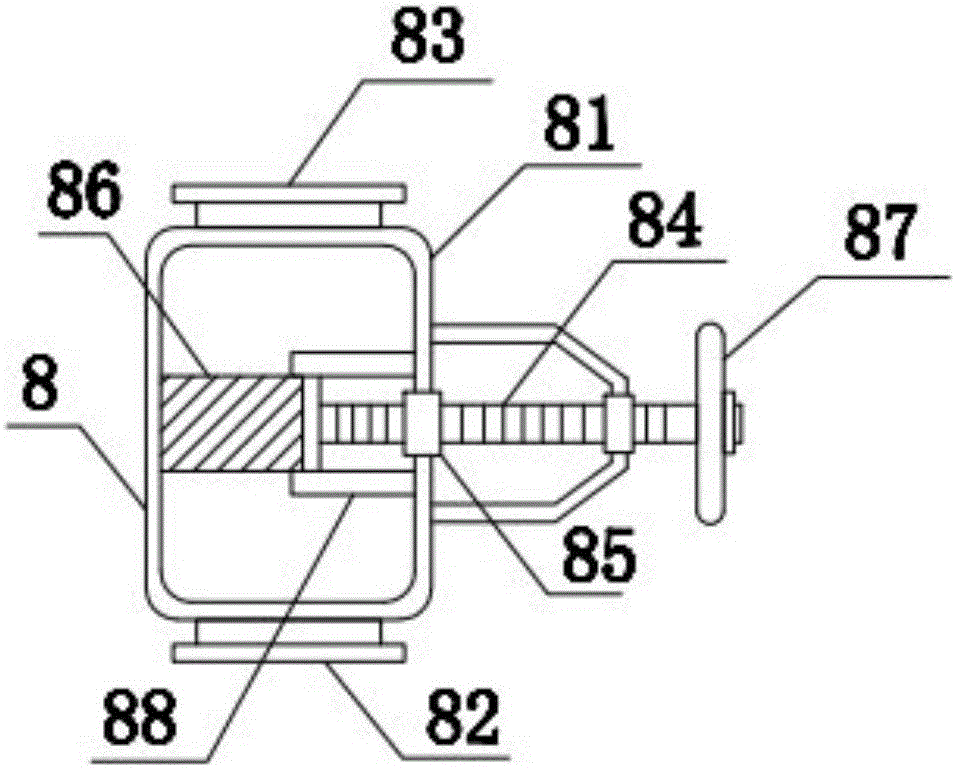

图2为本实用新型流量可调装置结构示意图；

图3为本实用新型齿式行走轮结构示意图；

图4为本实用新型喷淋头结构示意图。

图中：1承载板、2齿式行走轮、21齿式防滑杆、22加强筋、23加固环、3药剂箱、4注水口、5药剂注入口、6抽吸泵、7输液管、8流量可调装置、81壳体、82进水口、83出水口、84调节丝杆、85止推轴承、86挡板、87手轮、88限位板、9活动连接件、10喷淋管、11旋转座、12喷淋头、121喷雾区、122渐缩喷管、123扰流板、13控制装置、14驱动电机。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-4，本实用新型提供一种技术方案：一种稻田用药量可调喷药农机，包括承载板1，所述承载板1底部左右两侧均通过销轴连接有齿式行走轮2，左侧所述齿式行走轮2通过皮带连接有驱动电机14，且驱动电机14位于承载板1底部，所述承载板1顶部设有药剂箱3，所述药剂箱3顶部左右两侧分别设有注水口4和药剂注入口5，所述药剂箱3左侧通过管道连接有抽吸泵6，所述抽吸泵6的左侧输出端通过管道连接有输液管7，且输液管7位于承载板1顶部，所述输液管7外壁设有流量可调装置8，所述输液管7顶部通过活动连接件9连接有横向设置的喷淋管10，所述喷淋管10的左侧顶端通过旋转座11连接有喷淋头12，所述承载板1底部还设置有控制装置13，且控制装置13分别电性连接抽吸泵6和驱动电机14。

其中，所述齿式行走轮2的圆周表面均匀设有齿式防滑杆21，两组齿式防滑杆21之间连接有加强筋22，所述齿式行走轮2的表面安装有加固环23，多组所述齿式防滑杆21均贯穿于加固环23且伸出齿式行走轮2的圆周表面，采用齿式行走轮2不会使喷药机陷入稻田的淤泥中，自由行走，所述流量可调装置8包括壳体81，所述壳体81的顶部和底部分别开有出水口83和进水口82，所述壳体81内腔右侧壁上下横向设有两组平行的限位板88，两组所述限位板88之间设有挡板86，所述挡板86的右侧连接有调节丝杆84，所述壳体81右侧壁安装有止推轴承85，所述调节丝杆84的右端贯穿于止推轴承85且伸出壳体81右侧壁，所述调节丝杆84右侧顶端安装有手轮87，通过流量可调装置8能够对喷药机的喷洒剂量进行调节，所述喷淋头12左端圆弧处设有喷雾区121，所述喷淋头12内部横向设有三组平行的渐缩喷管122，所述渐缩喷管122内腔设有两组扰流板123，两组所述扰流板123所形成的渐缩口径之比为1：1.5，利用渐缩喷嘴使药剂快速形成喷雾，增大喷洒面积。

工作原理：通过齿式行走轮2能够使喷药机在稻田的特殊环境中自由行走，不会陷入稻田的淤泥中，并通过流量可调装置8能够对药剂的喷洒量进行调节，根据作物的不同生长需求和防治要求进料药剂喷淋，采用渐缩喷嘴式的喷淋头12，加大药剂的流速，形成喷雾，增大药剂的喷洒范围，并可调节活动连接件9，变换喷洒角度，改装置结构简单，设计合理，具有很强的实用性。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
