一种林业用杀虫灯装置的制作方法

本实用新型涉及林业用具技术领域，具体为一种林业用杀虫灯装置。

背景技术：

杀虫灯是根据昆虫具有趋光性的特点，利用昆虫敏感的特定光谱范围的诱虫光源，诱惑昆虫并能有效的杀害昆虫，降低病虫指数，防止虫害的有效装置。现有的林业杀虫灯装置结构较为单一，还需要外接电源才能使得装置杀虫，杀虫灯发出的光扩散，分散的较广，不能有效的吸引昆虫，有些杀虫灯装置把昆虫杀死后，昆虫的尸体就掉落在林园内，破坏环境。

技术实现要素：

本实用新型的目的在于提供一种林业用杀虫灯装置，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种林业用杀虫灯装置，包括底座，所述底座的上端表面设置有凹槽，所述凹槽内放置有蓄电池，所述底座的内部放置光伏充电控制器，所述光伏充电控制器与蓄电池通过电路连接，所述底座的一侧设置有开关按钮，所述开关按钮与蓄电池通过电路连接，所述底座的上端表面安装有灯罩，所述灯罩的底部表面安装有诱虫灯，所述诱虫灯与开关按钮通过电路连接，所述灯罩的上端内部表面设置有反光镜，所述灯罩的两侧内部表面设置有透光膜，所述灯罩的两侧外部表面铺设有杀虫网，所述杀虫网与诱虫灯通过电路连接，所述灯罩的上端设置有L型防雨罩，所述L型防雨罩的表面铺设有太阳能电板，所述太阳能电板与光伏充电控制器通过电路连接，所述灯罩的两侧通过卡槽卡接有挡板。

优选的，所述底座的长度不大于L型防雨罩两端的直线距离。

优选的，所述卡槽的上下两侧均固定安装有耐磨片。

优选的，所述诱虫灯为汞灯。

与现有技术相比，本实用新型的有益效果是：该林业用杀虫灯装置，发出的灯光不会大范围的扩散，能够有效的吸引昆虫，通过设置的太阳能电池板，无需外接电源，非常的节能环保，挡板能够有效的接住杀死的昆虫，不会让昆虫掉落在地上，影响环境。

附图说明

图1为本实用新型的整体结构示意图；

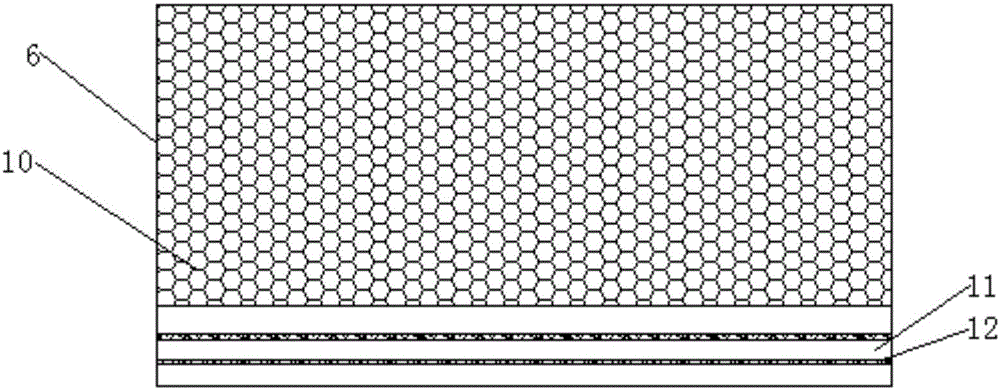

图2为本实用新型的侧面结构示意图；

图3为本实用新型卡槽结构示意图。

图中：1底座、2凹槽、3蓄电池、4光伏充电控制器、5开关按钮、6灯罩、7诱虫灯、8反光镜、9透光膜、10杀虫网、11卡槽、12耐磨片、13挡板、14L型防雨罩、15太阳能电池板。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供一种技术方案：一种林业用杀虫灯装置，包括底座1，底座1的上端表面设置有凹槽2，凹槽2内放置有蓄电池3，底座1的内部放置光伏充电控制器4，光伏充电控制器4与蓄电池3通过电路连接，底座1的一侧设置有开关按钮5，开关按钮5与蓄电池3通过电路连接，底座1的上端表面安装有灯罩6，灯罩6的底部表面安装有诱虫灯7，诱虫灯7与开关按钮5通过电路连接，灯罩6的上端内部表面设置有反光镜8，反光镜8可以有效果的阻止诱虫灯7发出的光扩散，可以使得灯罩保存亮度，灯罩6的两侧内部表面设置有透光膜9，透光膜9可以配合诱虫灯7使得发出的光更加的明亮，吸引昆虫的到来，灯罩6的两侧外部表面铺设有杀虫网10，杀虫网10与诱虫灯7通过电路连接，灯罩6的上端设置有L型防雨罩14，L型防雨罩14的表面铺设有太阳能电板15，太阳能电板15与光伏充电控制器4通过电路连接，诱虫灯7和杀虫网10均通过太阳能电池板15供电，无需外接电源，使用起来非常的方便，环保，灯罩6的两侧通过卡槽11卡接有挡板13，挡板13可以放置杀虫网10杀死的昆虫，不会使得昆虫的尸体掉落在地下，破坏环境，底座1的长度不大于L型防雨罩14两端的直线距离，卡槽11的上下两侧均固定安装有耐磨垫片12，诱虫灯7为汞灯，汞灯的诱虫效果好而且非常的节能。

本实用新型在具体实施时：到夜晚时，打开开关按钮5，诱虫灯7和杀虫网10均能通电，反光镜8可以使得诱虫灯7发出的光不会扩散，均沿着灯罩6的两侧发散出去，昆虫沿着诱虫灯7的光碰到杀虫网10被杀死，掉落在挡板13上，当挡板13上的昆虫过多时候，可以移动挡板13，把昆虫尸体放置在垃圾箱内即可。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
