多层植物培育室的制作方法

本实用新型属于植物培育设备领域，具体涉及一种多层植物培育室。

背景技术：

当前土地资源愈发紧张，而目前植物种植无论是基质种植还是露地栽培都是采用平面方式，此种方式土地利用率低，已无法解决植物培育与土地需要之间的矛盾，同时，采用平面方式主要是利用太阳光，对需光量不同的各类植物育苗和幼苗培育不能做出针对性调整。

技术实现要素：

本实用新型为了解决上述土地利用率低、对需光量不同的各类植物育苗和幼苗的培育不能做出针对性调整的问题，提供了一种多层植物培育室，可增加土地利用率，并且根据不同植物需要的不同光照来调节灯组的光照时间和强度。

为了实现上述实用新型目的，本实用新型的技术方案如下：

一种多层植物培育室，包括由多层培育空间组成的培育室主体，所述培育空间底部设有营养液水槽，所述营养液水槽内设有通往下层培育空间营养液水槽的虹吸管；所述培育空间的顶部还设有灯组，所述灯组上还连接有可以调节灯组光照强度和灯组光照时间的智能控制器；所述营养液水槽上方还设有植物固定板，最下层培育空间的底部还设有营养液存储池，所述培育室主体侧面还设有营养液循环管道，所述营养液存储池通过营养液循环管道与最上层营养液水槽连接；所述的营养液存储池出口处设置有水泵。

上述多层植物培育室的工作原理：

首先营养液由水泵通过管道输送到最高层栽培槽，水泵工作为间歇性工作，通过调整虹吸管高度控制营养液在栽培槽深度，当营养液液面高过虹吸管口开始发生虹吸现象，营养液通过虹吸进入到下一层，上一层虹吸发生完毕时栽培 槽内营养液也全部进入下一层，只有少量存在安装区域的下凹槽内，以下各层均按照此方式输送营养液，最后营养液从最下面一层进入营养液存储池，完成一次循环，同时智能控制器根据自然光照的强度来调节灯组的亮度和其光照时间。

在其中一个实施例中，所述智能控制器包括相位器、光线传感器和计时器，可以根据植物需要来调节光照强度和光照时间的灯组照射植物。

在其中一个实施例中，该多层植物培育室还包括风循环管道，且风循环管道贯穿于每一层所培育空间，设有风循环管道可以正常送风，还能够调节室内温度和输送一定量的二氧化碳，给植物提供最好的生长环境。

本实用新型的有益效果在于：

1、采用多层培育空间，可以有效利用土地资源，增加了土地利用率,营养液通过栽培槽和虹吸装置成“弓”字形流到营养液存储池，便于营养液流过整个栽培槽，所述虹吸盖的高度低于所述栽培槽的高度，防止营养液过多漫过虹吸盖，流出栽培槽，减少了营养液的浪费。

2、光线传感器和计时器的设置，可以根据植物需要来调节光照强度和光照时间的灯组照射植物。

3、设有风循环管道可以正常送风，还能够调节室内温度和输送一定量的二氧化碳，给植物提供最好的生长环境。

附图说明

图1为本实用新型实施例所述多层植物培育室的结构图；

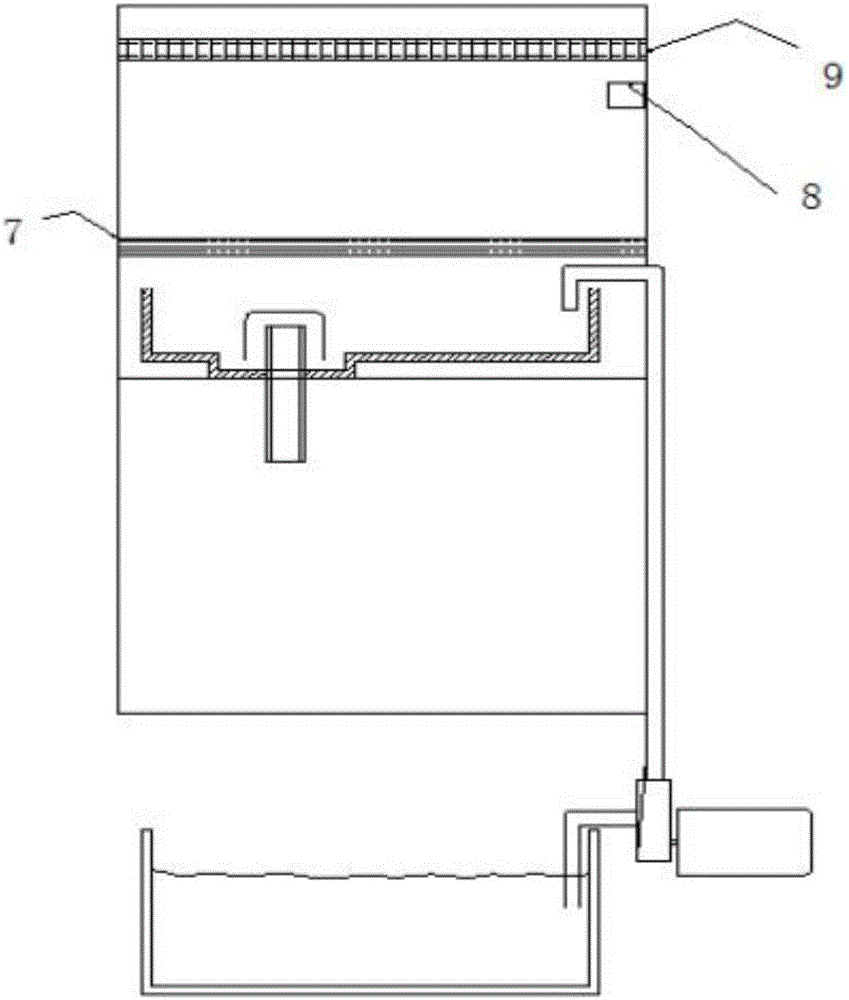

图2为本实用新型实施例多层植物培育室的最上层培育空间的结构图；

图中标记为：

1、培育空间；2、虹吸管；3、营养液水槽；4、营养液循环管道；5、营养液存储池；6、水泵；7、植物固定板；8、智能控制器；9、灯组。

具体实施方式

下面结合具体实施方式对本实用新型的实质性内容作进一步详细的描述。

实施例1

如图1所示，一种多层植物培育室，包括由多层培育空间1组成的培育室主体，所述培育空间1底部设有营养液水槽3，所述营养液水槽3内设有通往下层培育空间1营养液水槽3的虹吸管2；所述培育空间1的顶部还设有灯组9，所述灯组9上还连接有可以调节灯组9光照强度和灯组9光照时间的智能控制器8；所述营养液水槽3上方还设有植物固定板7，最下层培育空间1的底部还设有营养液存储池5，所述培育室主体侧面还设有营养液循环管道4，所述营养液存储池5通过营养液循环管道4与最上层营养液水槽3连接；所述的营养液存储池5出口处设置有水泵6。

实施例2

如图1所示，一种多层植物培育室，包括由多层培育空间1组成的培育室主体，所述培育空间1底部设有营养液水槽3，所述营养液水槽3内设有通往下层培育空间1营养液水槽3的虹吸管2；所述培育空间1的顶部还设有灯组9，所述灯组9上还连接有可以调节灯组9光照强度和灯组9光照时间的智能控制器8；所述营养液水槽3上方还设有植物固定板7，最下层培育空间1的底部还设有营养液存储池5，所述培育室主体侧面还设有营养液循环管道4，所述营养液存储池5通过营养液循环管道4与最上层营养液水槽3连接；所述的营养液存储池5出口处设置有水泵6。

所述智能控制器8包括相位器、光线传感器和计时器，当然也还包括其他零部件，由于是现有技术，是本技术领域人员能够实现的，在此不做赘述。

实施例3

如图1所示，一种多层植物培育室，包括由多层培育空间1组成的培育室主体，所述培育空间1底部设有营养液水槽3，所述营养液水槽3内设有通往下层培育空间1营养液水槽3的虹吸管2；所述培育空间1的顶 部还设有灯组9，所述灯组9上还连接有可以调节灯组9光照强度和灯组9光照时间的智能控制器8；所述营养液水槽3上方还设有植物固定板7，最下层培育空间1的底部还设有营养液存储池5，所述培育室主体侧面还设有营养液循环管道4，所述营养液存储池5通过营养液循环管道4与最上层营养液水槽3连接；所述的营养液存储池5出口处设置有水泵6。

所述智能控制器8包括相位器、光线传感器和计时器，当然也还包括其他零部件，由于是现有技术，是本技术领域人员能够实现的，在此不做赘述。

该多层植物培育室还包括风循环管道，且风循环管道贯穿于每一层所培育空间。

以上所述实施例仅表达了本实用新型的具体实施方式，其描述较为具体和详细，但并不能因此而理解为对本实用新型专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本实用新型构思的前提下，还可以做出若干变形和改进，这些都属于本实用新型的保护范围。
