折叠鱼护的制作方法

本实用新型涉及一种垂钓用品，具体为一种折叠鱼护。

背景技术：

鱼护是垂钓的辅助用具之一，其作用是用于暂养钓到的鱼。现在一般用的鱼护都是由多股尼龙线编织的网兜。

鱼护的支撑圈一般都是环状的，为了携带方便，现在发明的有折叠式鱼护，把支撑圈做成分段连接的结构，折叠之后形成一字型，例如方形支撑圈，方形支撑圈的折叠方式是沿对角线折叠，折叠之后的长度是两个边长之和，长度比较长，携带不方便。

技术实现要素：

本实用新型要解决的技术问题是：现有的折叠式鱼护，折叠之后长度比较长，不方便携带，为解决上述问题，提供一种折叠鱼护。

本实用新型的目的是以下述方式实现的：

折叠鱼护，包括依次连接的口部、网部和底部，口部、网部和底部上均设置有支撑圈，支撑圈为矩形，组成矩形支撑圈的四条长边相互铰接，且相邻两条长边之间的转动角度为90度，其中一组相对的长边均由两条短边铰接而成，两条短边之间的转动角度为180°。

支撑圈为长方形，相对较短的两条长边均由两条短边铰接而成。

相铰接的两条短边只能向支撑圈的内部转动。

短边与长边之间通过铰链连接，短边套接在铰链上且可相对铰链旋转。

支撑圈在撑起时，短边相对铰链旋转180°，使两条短边可相对转动侧转动至朝向支撑圈的外侧，折叠时，短边相对铰链旋转180°，使两条短边可相对转动侧转动至朝向支撑圈的内侧。

相对于现有技术，本实用新型中的支撑圈采用四个长边铰接而成，其中一组相对的长边采用短边铰接而成，并且相邻两条长边之间的转动角度为90度，两条短边之间的转动角度为180°，在支撑圈使用时，能够很好的保持支撑圈的稳定性，在使用之后可以把支撑圈折叠，这样折叠后的长度为一个长边的长度，比现有技术中沿对角线折叠后的长度短，而且采用的是完整的底部，承重效果好，使用方便。

附图说明

图1是鱼护撑起时结构示意图。

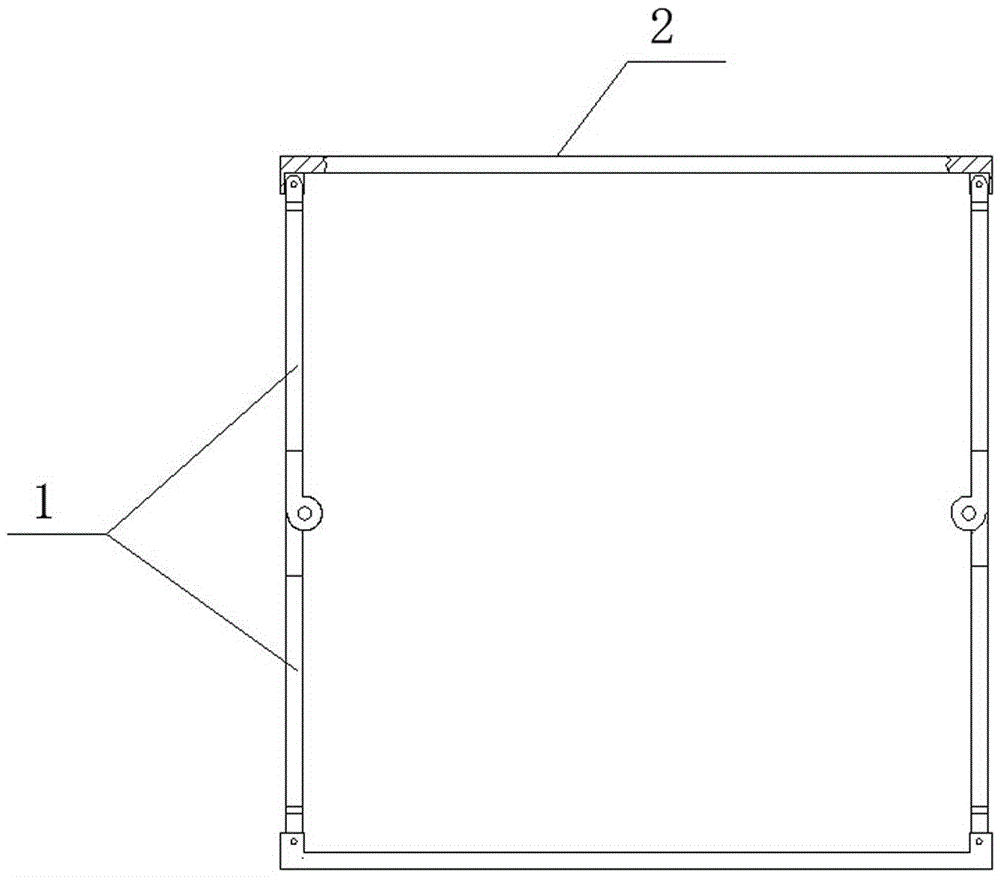

图2是矩形支撑圈撑起时结构示意图。

图3是矩形支撑圈需要折叠时结构示意图。

图4是矩形支撑圈折叠时状态图。

图5是矩形支撑圈完全折叠时状态图。

其中，1是短边；2是长边；3是口部；4是支撑圈；5是底部；6是网部。

具体实施方式

如图1-图5所示，折叠鱼护，包括依次连接的口部3、网部6和底部5，口部3、网部6和底部5上均设置有支撑圈4，支撑圈4为矩形，组成矩形支撑圈4的四条长边2相互铰接，且相邻两条长边2之间的转动角度为90度，保证在支撑圈4撑起时，能够形成稳定的矩形，保证支撑圈4的稳定性，其中一组相对的长边2均由两条短边1铰接而成，两条短边1之间的转动角度为180°。

当支撑圈4为长方形时，相对较短的两条长边2均由两条短边1铰接而成。

相铰接的两条短边1只能向支撑圈4的内部转动，保证在折叠时，短边1折叠在长边2之间，使折叠后的长度只为一个长边2的长度，便于存放，且折叠时，对鱼护的口部3、网部6和底部5没有任何的影响，承重效果非常好。

短边1与长边2之间通过铰链连接，短边1套接在铰链上且可相对铰链旋转，短边1可以采用空心圆管的结构，铰链可以在市场上买，只需组装即可，方便生产，长边2也可以采用圆管与铰链结合的方式，铰链与长边2、短边1的采用分体式结构，部件损坏只需更换相应部件即可，方便维护。

支撑圈4在撑起时，短边1相对铰链旋转，使两条短边1可相对转动侧旋转至朝向支撑圈4的外侧，如图1所示，折叠时，短边1相对铰链旋转，使两条短边1可相对转动侧转动至朝向支撑圈4的内侧，如图2所示。图2-图5是支撑圈4从支撑到完全折叠的示意图。

以上所述的仅是本实用新型的优选实施方式，应当指出，对于本领域的技术人员来说，在不脱离本实用新型整体构思前提下，还可以作出若干改变和改进，这些也应该视为本实用新型的保护范围。
