一种滴灌的降压滴水结构的制作方法

本实用新型涉及农田水利灌溉领域，特别是指一种滴灌的降压滴水结构。

背景技术：

滴灌，是目前用于农作物灌溉的最节水的、较先进的技术之一。目前滴灌方式存在下述缺陷；在滴头处没有设置降压滴水装置，滴水量的均匀度不易保证。因此，在农业、林、果业上还难以大面积推广应用。

技术实现要素：

本实用新型提出一种滴灌的降压滴水结构，解决了现有技术中滴头处没有设置降压滴水装置，滴水量的均匀度不易保证等缺陷。

本实用新型的技术方案是这样实现的：

一种滴灌的降压滴水结构，包括设置于滴灌毛管中的若干相互间隔排列的隔条，所述隔条规则的排列于毛管内壁的两侧上，当水流进入毛管时，通过隔条的阻挡，能够降低水流的速度，所述降压滴水结构还包括滴水器，所述滴水器包括蓄水腔，所述蓄水腔上开有第二进水口，所述第二进水口上设置有阀门，所述阀门连接第二球阀，所述蓄水腔的上方连接滴水腔室，所述滴水腔室内设置有腔室出水通道，腔室出水通道的末端设置有腔室出水口；水流进入蓄水腔，到达一定的水位时，水流由腔室出水通道进入，最后从腔室出水口以滴状流出；当蓄水腔中的水位继续上升到设置高度时，第二阀球向上运动并缓慢关闭阀门，腔室出水通道的进水量也随即逐渐减少或关闭，当蓄水腔内的水位下降到一定水位浮球带动阀门打开，水流流进蓄水腔补充水量。

进一步的，所述腔室出水通道与蓄水腔保持向下的倾斜角度，防止反流。

进一步的，所述腔室出水通道与蓄水腔的连接口处设置有单向阀。

进一步的，所述腔室出水口呈锥形，使水流以滴状流出。

进一步的，所述隔条上设置有若干凹凸槽，可以加强隔条的强度。

综上所述，本实用新型的优点在于：

本实用新型提出的一种滴灌的降压滴水结构，能够起到降压稳压的作用，为安装在毛管上的滴水器能够承受的最大压力提供保障，在毛管上安装降压滴水器，进行第二次对水的调控，使水在流出毛管时形成滴状。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图获得其他的附图。

图1为本实用新型一种滴灌的降压滴水结构的隔条的结构示意图；

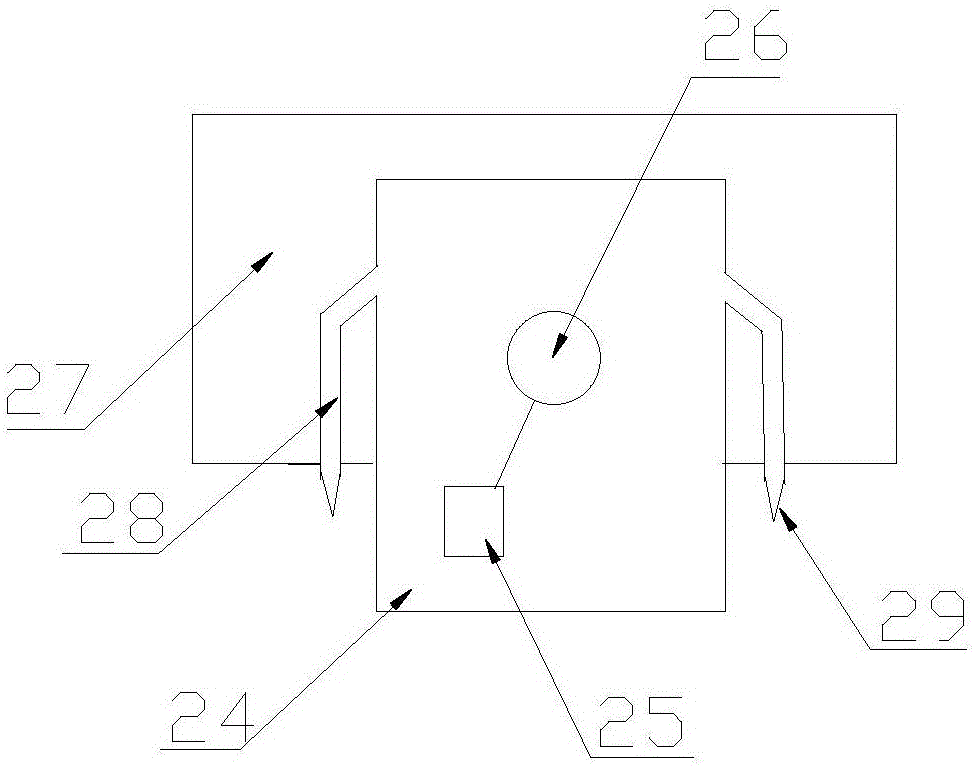

图2为本实用新型一种滴灌的降压滴水结构的滴水器的结构示意图。

图中，23-隔条；24-蓄水腔；25-第二进水口；26-第二球阀；27-滴水腔室；28-腔室出水通道；29-腔室出水口。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

如图1-2所示，本实用新型的一种滴灌的降压滴水结构，包括的若干相互间隔排列的隔条23，隔条23上设置有若干凹凸槽，可以加强隔条的强度，隔条规则的排列于毛管内壁的两侧上，当水流进入毛管时，通过隔条的阻挡，能够降低水流的速度，降压滴水结构还包括滴水器，滴水器包括蓄水腔24，蓄水腔24上开有第二进水口25，所二进水口25上设置有阀门，阀门连接第二球阀26，蓄水腔24的上方连接滴水腔室27，滴水腔室27内设置有腔室出水通道28，腔室出水通道28与蓄水腔24保持向下的倾斜角度，或者腔室出水通道28与蓄水腔24的连接口处设置有单向阀，防止反流，腔室出水通道的末端设置有腔室出水口29，腔室出水口29呈锥形，使水流以滴状流出；水流进入蓄水腔，到达一定的水位时，水流由腔室出水通道28进入，最后从腔室出水口29以滴状流出；当蓄水腔24中的水位继续上升到设置高度时，第二阀球26向上运动并缓慢关闭阀门，腔室出水通道的进水量也随即逐渐减少或关闭，当蓄水腔24内的水位下降到一定水位浮球带动阀门打开，水流流进蓄水腔补充水量。

以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
