一种拉线式旋头剪的制作方法

本实用新型涉及一种用于裁剪农作物胫系、叶片、花蕾包、生长优势胫头、枯萎枝干等的旋头剪，尤其涉及一种拉线式旋头剪，属于农业机具技术领域。

背景技术：

我国是一个农业大国，农业产业涉及农作物修整、嫁接、裁剪，还有花卉产业涉及修整、嫁接、裁剪等等，目前我们使用的裁剪器具种类繁多，五花八门，很多用户仍然使用原始的器具方式操作。但这些产品体积大，质量重，操作强度大，效率低，不完全符合人体力学原理，不利于大面积推广。

技术实现要素：

本实用新型的目的针对现有技术存在的问题，提供一种体积小，质量轻、操作简单，效率高的拉线式旋头剪。

本实用新型的拉线式旋头剪，包括剪头，剪体及手柄三部分；其中剪头包括固定刀架及固定在其头部的固定刀头，活动刀架及固定在其头部的活动刀头；固定刀架与活动刀架的中部通过异形扭簧连接；固定刀架与活动刀架的尾部通过销轴活动连接；固定刀架的尾端设有圆弧槽，活动刀架的尾端设有固定销，且固定销在该圆弧槽内移动；所述手柄包括活动柄和固定柄，且活动柄与固定柄通过销轴活动连接；活动柄与固定柄间设有拉线控制装置；所述剪体包括套杆及套杆内的拉线，该拉线的一端连接所述剪头的固定销，另一端连接所述手柄的拉线控制装置，手柄的固定柄与剪体的套杆固定连接。

所述拉线控制装置包括拉线控制槽、拉线控制杆及拉线顶杆，其中拉线控制槽固定设置在固定柄上，拉线控制杆活动安装在拉线控制槽内，且拉线控制杆的一端连接剪体的拉线，另一端通过销轴活动连接拉线顶杆；拉线顶杆的端头与活动柄接触连接。

本实用的工作原理：按下活动柄，拉线顶杆转动，带动拉线控制杆在拉线控制槽内移动，拉线控制杆再通过拉线牵引固定销，因而传动活动刀架及活动刀头运动，使其与固定刀头配合实现剪切动作；剪切动作完成后，依靠异形扭簧的张力复位。

所述活动柄的外部成波浪形，在操作时以便于操作者握抓。

所述固定刀架与固定刀头可以分体（便于更换刀头），也可以连成一体（制作方便）。

所述手柄的活动柄嵌入固定柄内，一方面减小体积，同时也便于操作。

本实用新型剪体的套杆及拉线可根据不同规格要求加长或缩短。

本实用新型相对现有技术具有以下优点：

1、符合人体力学原理，达到手与眼及人的感知协调统一；

2、适应性强，可以任意裁剪农作物胫系、叶片、花蕾包、生长优势胫头、枯萎枝干等作用，一剪多用，效率高；

3、体积小，重量轻，轻巧简便，操作强度低；

4、结构简单，合理紧凑，操作简便易行，成本低，有利于推广应用。

附图说明

图1为本实用新型的外观立体图。

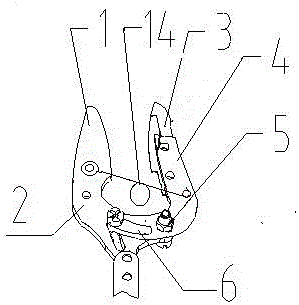

图2为本实用新型剪头的结构图。

图3为本实用新型剪体及手柄的剖面结构图。

具体实施方式

下面结合附图对本实用新型拉线式旋头剪的结构及工作原理做进一步说明。

一种拉线式旋头剪，包括剪头，剪体及手柄三部分（按照图1）。

剪头包括固定刀架2及固定在其头部的固定刀头1，活动刀架4及固定在其头部的活动刀头3；固定刀架2与活动刀架4的中部通过异形扭簧14连接；固定刀架1与活动刀架3的尾部通过销轴活动连接；固定刀架1的尾端设有圆弧槽6，活动刀架3的尾端设有固定销5，且该固定销5在圆弧槽6内移动（参照图2）。

手柄包括活动柄11和固定柄12，活动柄11与固定柄12通过销轴活动连接，且活动柄11嵌入固定柄12内；活动柄11与固定柄12间设有拉线控制装置；该拉线控制装置包括拉线控制槽9、拉线控制杆10及拉线顶杆13，其中拉线控制槽9固定设置在固定柄12上，拉线控制杆10活动安装在拉线控制槽9内；拉线控制杆10的一端连接剪体的拉线8，另一端通过销轴活动连接拉线顶杆13；拉线顶杆13的端头与活动柄11接触连接（参照图3）。

剪体包括套杆7及套杆内的拉线8，且拉线8的一端连接剪头的固定销5，另一端连接手柄的拉线控制装置的拉线控制杆10；手柄的固定柄12与剪体的套杆7固定连接。

活动柄的外部成波浪形。固定刀架与固定刀头成一体。

使用时，按下活动柄11，拉线顶杆13转动，带动拉线控制杆10在拉线控制槽9内移动；拉线控制杆10通过拉线8牵引固定销5传动活动刀架3及活动刀头4运动，使其与固定刀头1配合，实现剪切动作；剪切动作完成后，依靠异形扭簧14的张力复位。
