一种园林剪刀固定装置的制作方法

本实用新型涉及一种固定装置，特别涉及一种园林剪刀固定装置。

背景技术：

目前，现有市场上的园林剪刀在使用时，剪刀部位不能够方便的固定，在剪刀闲置时，其刀头部位很容易因为没有进行固定而发生张开的情况，可能会造成对使用者的伤害，特别是在园林工作人员在随身携带时，刀头部位在闲置时的张开存在着很大的安全隐患，为此，我们提出一种园林剪刀固定装置。

技术实现要素：

本实用新型的主要目的在于提供一种园林剪刀固定装置，可以有效解决背景技术中的问题。

为实现上述目的，本实用新型采取的技术方案为：

一种园林剪刀固定装置，包括刀头A、刀头B和滑动卡销，所述刀头A和刀头B的端部均连接手柄，所述刀头A和刀头B的中部通过转轴连接，所述刀头A上设有滑轨开口，滑动卡销位于滑轨开口上，所述刀头B的端部具有与滑轨开口对应的卡块，滑动卡销包括螺帽、螺杆、限位弹簧和弹簧套，限位弹簧位于螺杆的外侧，弹簧套位于限位弹簧的外围。

进一步地，所述卡块可旋转至滑轨开口处。

进一步地，所述刀头A和刀头B均通过螺丝与手柄连接。

进一步地，所述手柄之间固定设置保护弹簧，螺帽与螺杆之间为螺纹连接。

与现有技术相比，本实用新型具有如下有益效果：该一种园林剪刀固定装置设计合理，使用方便，通过设置刀头A、刀头B、以及滑轨开口、卡块和滑动卡销，使用者只需在合并刀头A、刀头B时，通过卡块和滑轨开口，滑动卡销卡住卡块，即可对刀头B进行有效的固定，非常适合园林剪刀的使用以及闲置时的固定，当剪刀需要打开使用时，使用者只需手动推开滑动卡销，卡块未被卡住，即可实现刀头B和刀头A的转动使用，滑动卡销内的限位弹簧，能够使得滑动卡销与滑轨开口之间产生有效的相对固定，滑动卡销不会轻易滑动，具有很高的实用性，保证该园林剪刀固定装置的使用效果和使用效益，适合广泛推广。

【附图说明】

图1为本实用新型一种园林剪刀固定装置的整体结构示意图。

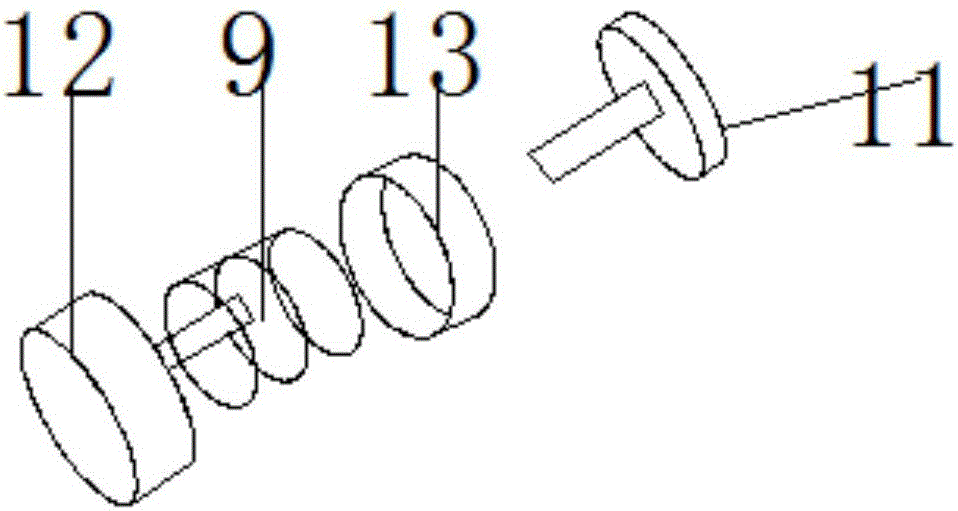

图2为本实用新型一种园林剪刀固定装置的滑动卡销结构示意图。

图中：1、刀头A；2、刀头B；3、转轴；4、手柄；5、滑动卡销；6、滑轨开口；7、螺丝；8、保护弹簧；9、限位弹簧；10、卡块；11、螺帽；12、螺杆；13、弹簧套。

【具体实施方式】

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

如图1-2所示，一种园林剪刀固定装置，包括刀头A1、刀头B2和滑动卡销5，所述刀头A1和刀头B2的端部均连接手柄4，所述刀头A1和刀头B2的中部通过转轴3连接，所述刀头A1上设有滑轨开口6，滑动卡销5位于滑轨开口6上，所述刀头B2的端部具有与滑轨开口6对应的卡块10，滑动卡销5包括螺帽11、螺杆12、限位弹簧9和弹簧套13，限位弹簧9位于螺杆12的外侧，弹簧套13位于限位弹簧9的外围。弹簧套13能够便于使用者的手动转动推动。

其中，所述卡块10可旋转至滑轨开口6处。卡块10达到滑轨开口6处时，即可通过滑动卡销5进行固定，此时，刀头B2即被固定住。

其中，所述刀头A1和刀头B2均通过螺丝7与手柄4连接。

其中，所述手柄4之间固定设置保护弹簧8，螺帽11与螺杆12之间为螺纹连接。滑动卡销5拆卸方便，保护弹簧8能够避免手部被手柄4夹到。

需要说明的是，本实用新型为一种园林剪刀固定装置，工作时，当剪刀的刀头部分需要固定时，即刀头A和刀头B固定时，使用者只需在合并刀头A、刀头B时，通过卡块和滑轨开口，滑动滑动卡销卡住卡块，即可对刀头B进行有效的固定，实现剪刀的整体固定，当剪刀需要打开使用时，使用者只需手动推开滑动卡销，卡块未被卡住，即可实现刀头B和刀头A的转动使用，滑动卡销内的限位弹簧，能够使得滑动卡销与滑轨开口之间产生有效的相对固定，滑动卡销不会轻易滑动，保证该一种园林剪刀固定装置的使用效益。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
