电子孵化器的制作方法

文档序号:12076751阅读:1418来源:国知局
电子孵化器的制作方法与工艺

本实用新型属于家禽孵化设备领域,涉及一种电子孵化器。



背景技术:

随着生产技术的不断提高,家禽养殖业对机械化,自动化生产的要求也越来越高,以往家禽蛋类孵化采用普通烘箱进行孵化,其缺点是 1.家禽蛋类受热不均匀,靠近烘箱热源的一侧家禽蛋温度比较高,另外一侧温度比较低。导致孵化成功率不高;2.烘箱内温度分布也不均,靠近热源的地方温度比较高,远离热源的地方温度比较低,这样导致家禽蛋孵化成功率不高;3.烘箱内部是密闭环境,与外界无法进行气体交流,导致烘箱内部湿度控制不理想,导致家禽蛋孵化成功率不高。



技术实现要素:

本实用新型针对上述问题,提供一种电子孵化器,该孵化器使家禽蛋的孵化的速度得到了提高,孵化成功率也大幅提高。

按照本实用新型的技术方案一种电子孵化器,其特征在于:包括上部盒体、下部盒体,所述上部盒体与下部盒体闭合后形成烘箱空间,在下部盒体中设置孵蛋器,孵蛋器包括底座及转动设置于底座上的蛋托,蛋托由摆动装置驱动进行摆动,上部盒体中设置均匀加热装置。

作为本实用新型的进一步改进,所述摆动装置包括摆动电机,蛋托通过连杆转动设置于底座上,摆动电机的输出端与连杆相连接。

作为本实用新型的进一步改进,所述蛋托上均布设置若干个托蛋工位,每个托蛋工位均呈上部大、下部小的圆锥状。

作为本实用新型的进一步改进,所述均匀加热装置固定于上部盒体顶部,均匀加热装置包括电热丝、风扇。

作为本实用新型的进一步改进,所述上部盒体顶部开口部位设有玻璃板,均匀加热装置安装于玻璃板底面,玻璃板上设置操作面板,操作面板与均匀加热装置之间通过导线相连接。

作为本实用新型的进一步改进,所述上盒体顶部设置透气帽,透气帽连通上盒体内腔。

本实用新型的技术效果在于:本实用新型产品孵蛋器在使用过程中可以让家禽蛋自动翻转,家禽蛋在孵化过程中受热均匀,提升孵蛋成功率;孵化器在使用过程中采用在加热热源中间加装风扇,使密闭的孵化器内的温度均匀,加快孵化速度,提升孵蛋成功率;孵化器外壳采用保丽龙的材料,保温,节约资源,设置了排气帽,可以调节孵化器内的湿度,提升孵蛋成功率。

附图说明

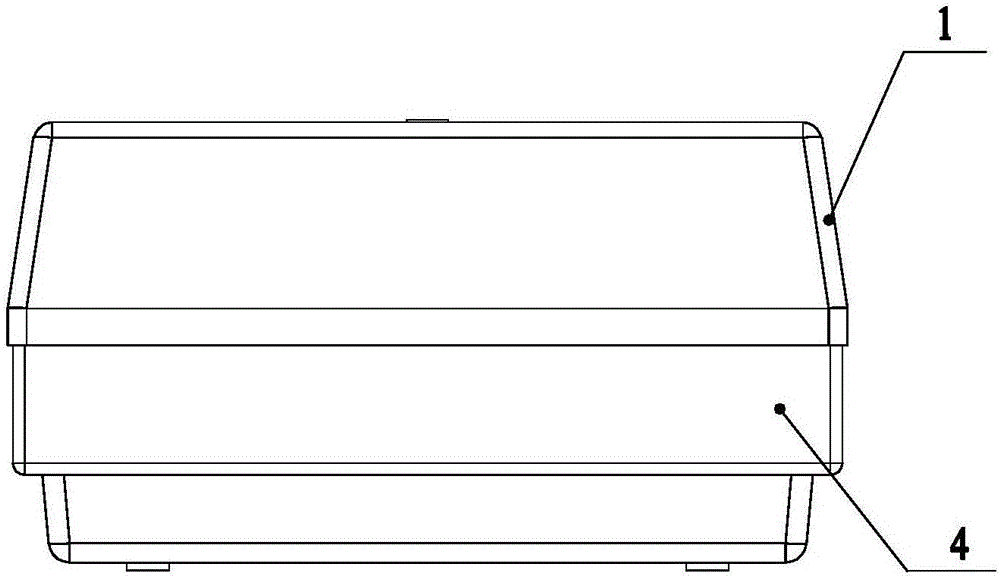

图1为本实用新型的结构示意图。

图2为图1的仰视图。

图3为图1的左视图。

图4为本实用新型的内部结构示意图。

具体实施方式

下面结合附图对本实用新型的具体实施方式作进一步的说明。

图1~4中,包括上部盒体1、上盖2、下盖3、下部盒体4、孵蛋器5、蛋托6、连杆7、玻璃板8、操作面板9、均匀加热装置10、电机11、上盒体12、安装螺丝13等。

如图1~4所示,本实用新型是一种电子孵化器,包括上部盒体1、下部盒体2,所述上部盒体1与下部盒体2闭合后形成烘箱空间,在下部盒体2中设置孵蛋器5,孵蛋器5包括底座及转动设置于底座上的蛋托6,蛋托6由摆动装置驱动进行摆动,上部盒体1中设置均匀加热装置10。

摆动装置包括摆动电机11,蛋托6通过连杆7转动设置于底座上,摆动电机11的输出端与连杆7相连接。

蛋托6上均布设置若干个托蛋工位,每个托蛋工位均呈上部大、下部小的圆锥状。

均匀加热装置10固定于上部盒体1顶部,均匀加热装置10包括电热丝、风扇。

上部盒体1顶部开口部位设有玻璃板8,均匀加热装置10安装于玻璃板8底面,玻璃板8上设置操作面板9,操作面板9与均匀加热装置10之间通过导线相连接。

上盒体1顶部设置透气帽12,透气帽12连通上盒体1内腔。

本实用新型的工作过程如下:首先将上部盒体1打开,将禽蛋依次放置于蛋托6中,放好禽蛋以后,将上部盒体1盖好,与下部盒体4配合严实、紧密。随后开始操作操作面板9上面的参数,调整好工作时间、工作温度及工作湿度,设定好参数后,即可开始工作,首先均匀加热装置10开始由加热丝加热,并由风扇将电热丝散发出来的热量均匀传递到电子孵化器中,与此同时,电机11开始工作,带动连杆7使得蛋托6开始均匀慢速的摆动,在操作面板设定的时间、温度及湿度的工况下,工作直至完成工作。

本实用新型产品的工作原理:让家禽蛋在密闭的空间中通过加热使整个孵蛋器的密闭空间温度升高到工作要求,并通过加热器上面的风扇是孵蛋器内部受热均匀,通过电机带动连杆使蛋托低速摆动,让家禽蛋在孵化过程中受热均匀,加快了孵化的速度并提升了孵化成功率。
