一种园林绿化用的摆花固定装置的制作方法

本实用新型涉及一种园林装置，更具体地说，它涉及一种园林绿化用的摆花固定装置。

背景技术：

现有的园林绿化的摆花是采用人工的方式，将一个个花盆按一定的形状规则排列而成，花盆之间没有任何的连接，在遇到广场等大面积场所或大型图案的摆花时，为了确保摆放图案的美观、整齐，需要有人在高处与摆花工人进行沟通，协助工人将花盆按规则形状摆放整齐形成图案，这在具体实施过程中显得比较繁琐。

公开号为CN 204968679 U的中国专利公开了花盆，其方案中记载，在土培花盆的下部设置盆形 承托体，盆形承托体内底部设置若干弧形凸起，弧形凸起与土培花盆底部的凹槽对应配合， 盆形承托体下部连接中空的支杆，支杆下端连接散成八爪形的支架，八爪形支架分布在水培花盆内。

在现有的公园当中，多将花盆在水平草皮上摆成纵横交错的样式，以满足公园中美观性能的要求。但是可以发现由于每一花盆均是彼此独立的，故在花盆的摆放过程中将花盆规整的排成横向的一条线或纵向的一条线。

技术实现要素：

针对现有技术存在的不足，本实用新型的目的在于提供一种园林绿化用的摆花固定装置，达到了规整的将花盆直线排列的效果。

为实现上述目的，本实用新型提供了如下技术方案：

一种园林绿化用的摆花固定装置，包括花盆、放置花盆的底座，底座

侧面开设有滑腔，底座的上表面贯穿有连接滑腔的圆孔，滑腔里滑移连接有第一燕尾块，底座开设有用于第一燕尾块卡入以实现花盆之间直线固定的第一燕尾槽；

所述滑腔内设有调节第一燕尾块伸出量的定位伸缩结构，所述定位伸缩结构包括穿射于圆孔以实现定位第一燕尾块的控制杆。

采用上述方案，在花盆的底部设有底座，可以提高放置花盆的稳定性，第一燕尾块滑移于滑腔内，通过调节定位伸缩结构可以调节第一燕尾块和第一燕尾槽的间距，进而调整花盆之间的间距，满足花盆按纵横交错的规则形状摆放整齐形成图案的要求。

进一步，控制杆为定位销，第一燕尾块上开设有若干个定位孔，所述定位孔呈一条直线均匀排列于第一燕尾块上，所述定位销插入到定位孔并与滑腔内的底部接触。

采用上述方案，将定位销通过开设在底座上的圆孔插入到定位孔里，

可以实现对定位伸缩结构的锁定，将定位销往上拉动使其从定位孔里脱离出来，可实现解锁，然后滑移第一燕尾块到需要的位置，再将定位销通过圆孔往下插入到定位孔内，可实现再次锁定。

进一步，第一燕尾块设有定位齿条，控制杆为转轴，转轴下端过盈配合有与定位齿条啮合的齿轮，所述转轴贯穿于圆孔且转轴上端设置有转柄。

采用上述方案，可以通过用手转动转柄驱动转轴下端的齿轮转动，进而能够通过齿轮与定位齿条之间的齿轮传动，来调节第一燕尾块和第一燕尾槽在滑腔内的伸缩，从而能够调整花盆之间的间距，实现花盆之间纵横交错的规则摆放。

进一步，滑腔内设置有凸块，第一燕尾块的一端设置有被凸块隔挡的挡板。

采用上述方案，由于滑腔内设置有凸块，第一燕尾块可以在滑腔内滑移而不从滑腔里脱离出来。

进一步，第一燕尾槽的深度与第一燕尾块的厚度相同。

采用上述方案，由于燕尾槽的深度与第一燕尾块的厚度相同，可以较好的相互卡住，保持相互卡住后形成的上表面是平整的，且能保证底座之间在竖直方向上摆放的高度一致。

进一步，底座上开设有定位槽，花盆的底部插入定位槽内。

采用上述方案，底座上的定位槽可以对花盆的放置进行定位，可以避免花盆的倾倒，且能保证花盆之间整齐排列。

进一步，所述定位销的上端设置有圆柄。

采用上述方案，在定位销的上端设置圆柄，方便用手握着圆柄将定位销往上拉动。

进一步，所述转轴的上端设置有转柄。

采用上述方案，在转轴的上端设置转柄，可以便于用手握着转柄，然后用力驱动转柄，使得转轴下端的齿轮与定位齿条啮合传动。

进一步，定位齿条的宽度比齿轮的宽度大。

采用上述方案，定位齿条的宽度大于齿轮的宽度，可以有助于齿轮与定位齿条之间的啮合，增强啮合传动的效果。

进一步，第一燕尾块包括长条形的滑块，所述滑块以间隙配合的方式滑移所述滑腔。

采用上述方案，间隙配合的方式，滑块与滑腔的间隙较小，滑块滑移过程中的抖动较小，滑块滑移更为稳定。

与现有技术相比，本实用新型的优点是：通过将花盆底部放置入设置有定位槽的底座上，可以提高花盆自身的稳定性，滑腔里滑移连接有第一燕尾块，底座固定一体有第一燕尾槽，第一燕尾块上设置有调节第一燕尾块和第一燕尾槽间距的定位伸缩结构，通过第一燕尾块和第一燕尾槽的配合可以将花盆按纵横交错的规则方式排列，通过调节定位伸缩结构可实现对花盆之间的距离进行调整，该实用新型可以将大面积场所或大型图案中摆放的花盆摆放得美观整齐。

附图说明

图1为实施例1中的结构示意图；

图2为实施例1中的底座的结构示意图；

图3为实施例1中的底座与定位伸缩结构的安装示意图；

图4为图3中的A部放大图；

图5为实施例2中的底座与定位伸缩结构的安装示意图；

图6为图5中的B部放大图；

图7为实施例1中3摆花固定装置的连接关系示意图。

附图标记说明: 1、花盆；111、纹路；112、翻边；2、底座；3、第一燕尾块；31、滑块；4、第一燕尾槽；41、燕尾槽；5、滑腔；51、凸块；6、定位孔； 7、定位销；71、圆柄； 8、定位齿条；9、转轴；91、长轴；10、定位槽；101、圆弧；11、圆孔；12、齿轮；13、转柄；14、挡板。

具体实施方式

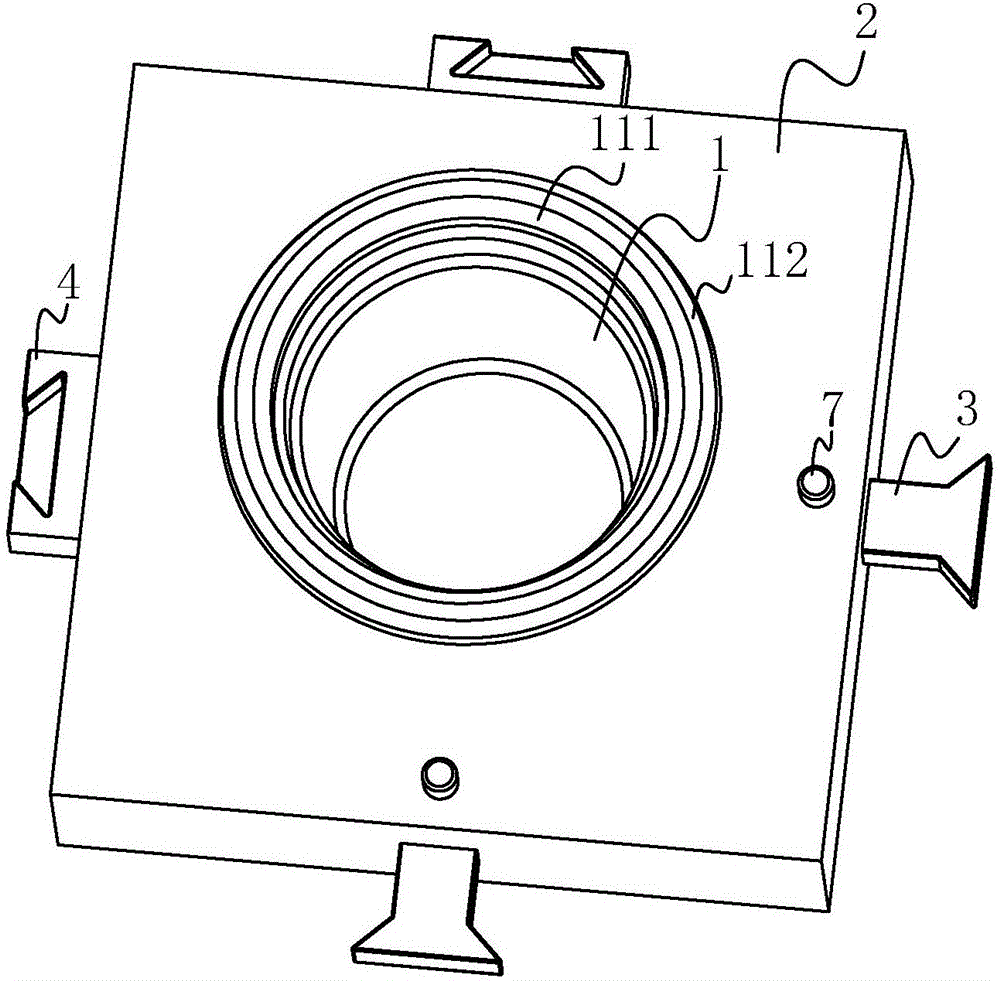

实施例1，一种园林绿化用的摆花固定装置，参照图1，包括花盆1，花盆1盆身为圆状，其上端开口设置有波纹状的纹路111且向外形成翻边112，花盆1放置在底座2的中间，底座2呈方形，在底座2的侧面设置有成对的且能够相互配合夹持卡住的第一燕尾块3和第一燕尾槽4，底座2的上表面靠近且正对两个第一燕尾块3的地方设置有定位销7，定位销7插入底座2内。

参照图2，底座2的上表面的中间开设有供放置花盆1的定位槽10，定位槽10的底部与槽侧壁的连接处设有圆弧101，第一燕尾槽4的上表面开设有未贯穿下表面的燕尾槽41，底座2的上表面靠近且正对两个第一燕尾槽3的地方开设有供图1中定位销7插入的圆孔11。

参照图3，所述底座2上的定位槽10的上端开口面积大于底部的面积，使得放置的花盆1更为稳定，底座2的一侧面的第一燕尾槽4与底座2一体成型，与第一燕尾槽4正对着的位于底座2的一侧面上设置有定位伸缩结构。

参照图4，第一燕尾块3的上表面开设有呈一条直线均匀分布的三个定位孔6，定位销7插入定位孔6内且在定位销7的上端设置有便于用手握着的圆柄71，底座2的侧面开设有滑腔5，滑腔5的开口处设置有凸块51，在第一燕尾块3一体成形有矩形状的滑块31，滑块31以间隙配合的方式滑移滑腔5，滑块31的一端设置有用于被凸块51隔挡的呈方形的挡板14，挡板隔挡在滑腔5腔口的抵板，具有放置滑块31完全脱离滑腔5的情况发生。

工作原理：初始状态下，先根据需要摆放的花盆1的规格将开设有不同定位槽10的底座2，通过第一燕尾块3和第一燕尾槽4之间的燕尾状结构连接起来，然后根据需要用手握着圆柄71往上移动定位销7，接着移动第一燕尾块3到所需要的位置，再往下将定位销7插入到定位孔6内，实现锁定。这样就能将在大面积场所或大型图案中摆放的花盆1，按纵横交错的规则形状进行摆放得美观整齐。

如图7所示，三个摆花固定装置的第一燕尾块3和第一燕尾槽4彼此连接形成直线状。

实施例2，一种园林绿化用的摆花固定装置，其与实施例1的区别在于定位伸缩结构。

参照图5与图6，定位伸缩结构包括转轴9、定位齿条8。定位齿条8呈长条形且开设在第一燕尾块3的一侧，转轴9的上端设置有转柄13，转柄13呈圆筒状且其中间固定连接有长轴91，长轴91的下端过盈配合有一个齿轮12，齿轮12与定位齿条8相互啮合，且齿轮12的宽度小于定位齿条8的宽度。

工作原理是：初始状态下，先根据需要摆放的花盆1的规格将开设有不同定位槽10的底座2，通过第一燕尾块3和第一燕尾槽4之间的燕尾状结构连接起来，然后用手握着转柄13并用力转动，进而驱动转轴9下端的齿轮12转动，齿轮12与定位齿条8啮合传动，将第一燕尾块3调节到需要的位置上，然后停止转动转柄13，这样就可以将在大面积场所或大型草皮中摆放的花盆1，按纵横交错的规则形状进行摆放得美观整齐。

以上所述仅是本实用新型的优选实施方式，本实用新型的保护范围并不仅局限于上述实施例，凡属于本实用新型思路下的技术方案均属于本实用新型的保护范围。应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型原理前提下的若干改进和润饰，这些改进和润饰也应视为本实用新型的保护范围。
