本实用新型涉及一种收割机，特别涉及一种麦冬收割机。

背景技术：

随着麦冬的广泛应用，麦冬种植面积的不断增加，麦冬种植技术和加工技术不断更新，但是麦冬的采挖还是采用手工挖掘或是与拖拉机结合的简易麦冬机。手工挖掘费时费力，与拖拉机结合的简易麦冬机在使用时，会受到拖拉机性能及本身结构限制，在运动路线，操作模式上等都较为费力，只能先挖前面的部分，再操作抖土，之后再操作设备向后退，再重复前面操作，而且没法控制掘土的深度，工作效率较低，因此急需改进。

技术实现要素：

为解决上述问题，本实用新型提供一种麦冬收割机，通过挖掘机与掘土装置的结合，可以在驾驶室里通过简易的操作，就能实现麦冬的挖掘，工作范围较大，行动路线较灵活，还可以控制掘土的深度。

为实现上述目的，本实用新型采用以下技术手段：

本实用新型包括挖掘机、挖土装置，所述挖土装置包括与挖掘机上前端液压缸连接的连接耳、与挖掘机上前端大臂连接的锁耳、主刃板，所述主刃板下端面固接有钉齿，所述钉齿包括上钉齿和下钉齿，所述上钉齿与主刃板垂直，所述下钉齿与上钉齿的夹角大于90度，最外侧的两个所述上钉齿的上部外侧设置有固定板，所述固定板上设有调节孔，所述下钉齿上设置有与其对应的挡板，所述挡板上设置有与下钉齿对应的凹槽，还设置有与固定板上调节孔相对应的凹孔，所述固定板上的调节孔与挡板上的凹孔之间连接有调整螺柱，所述调整螺柱与固定板的上表面以及挡板(3)的下表面之间分别设置有锁紧螺母，所述下钉齿的下部靠近端部设置有小钉齿。

进一步的，所述下钉齿的长度为40cm到50cm。

进一步的，所述锁紧螺母为配套的两个。

进一步的，所述小钉齿与下钉齿的夹角为30度。

进一步的，所述上钉齿与下钉齿的夹角为150度。

本实用新型的有益效果：

1、本实用新型操作简单，工作范围较大；

2、本实用新型行动路线灵活，可以控制挖土深度，可以在挖出麦冬后，夹住麦冬；

3、本实用新型结构简单，适用范围广；

4、本实用新型自动化程度高，省时省力；

5、本实用新型可通过挖土装置与挖掘机料斗的互换，随时切换工作状态。

附图说明

图1为本实用新型的结构示意图；

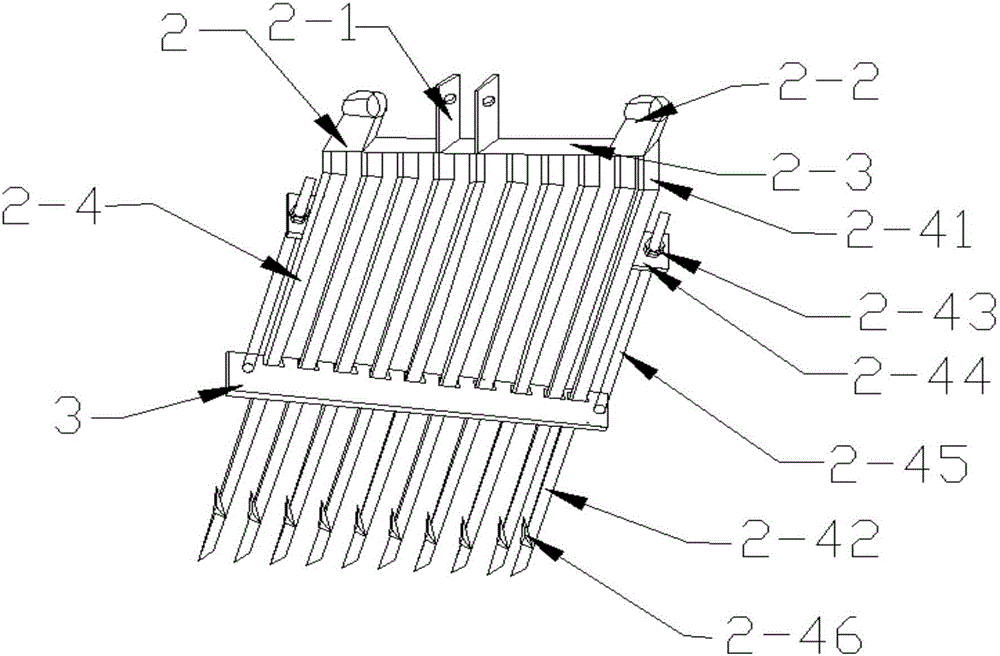

图2为本实用新型的挖土装置结构示意图；

图3为本实用新型的挡泥板结构示意图；

图中:1、挖掘机，2、挖土装置，2-1、连接耳，2-2锁耳，2-3、主刃板，2-4、钉齿，2-41、上钉齿，2-42、下钉齿，2-43、锁紧螺母，2-44、固定板，2-45、调整螺柱，2-46、小钉齿，3、挡板、3-1、凹孔，3-2、凹槽。

具体实施方式

下面结合附图及具体实施例对本实用新型做进一步说明。

实施例1：如图1-3所示，本实施例包括挖掘机1、挖土装置2，所述挖土装置2包括与挖掘机1上前端液压缸连接的连接耳2-1、与挖掘机1上前端大臂连接的锁耳2-2、主刃板2-3，所述主刃板2-3下端面固接有钉齿2-4，所述钉齿2-4包括上钉齿2-41和下钉齿2-42，所述上钉齿2-41与主刃板2-3垂直，所述下钉齿2-42与上钉齿2-41的夹角大于90度，最外侧的两个所述上钉齿2-41的上部外侧设置有固定板2-44，所述固定板2-44上设有调节孔，所述下钉齿2-42上设置有与其对应的挡板3，所述挡板3上设置有与下钉齿2-42对应的凹槽3-2，还设置有与固定板2-44上调节孔相对应的凹孔3-1，所述固定板2-44上的调节孔与挡板3上的凹孔3-1之间连接有调整螺柱2-45，所述调整螺柱2-45与固定板2-44的上表面以及挡板3的下表面之间分别设置有锁紧螺母2-43，所述下钉齿2-42的下部靠近端部设置有小钉齿2-46。

进一步的，所述钉齿2-5的长度为40cm到50cm，可以达到麦冬的挖掘深度。

进一步的，所述锁紧螺母2-43为配套的两个，可以更好的固定挡板3。

进一步的，所述小钉齿2-46与下钉齿2-42的夹角为30度，可以很好的夹住挖上来的麦冬。

进一步的，所述上钉齿2-41与下钉齿2-42的夹角为150度，可以使挖土更容易。

综合上述本实用新型的结构和原理可知，通过操纵挖掘机1的原本液压缸，可以使挖土装置2工作，通过钉齿2-4挖掘麦冬，挖掘机1的大臂可以随驾驶室做360度的旋转，增大了工作范围，挖掘机的1的履带的装置，行动路径更为灵活，可以通过调整螺柱2-45和锁紧螺母2-43来调整挡板3的位置从而控制挖土深度，小钉齿2-46可以用来夹住挖上来的麦冬。
