一种花卉定时浇灌装置的制作方法

本实用新型是一种花卉定时浇灌装置，属于花卉种植领域。

背景技术：

浇灌装置是现代发明的可代替人工对花草进行自动浇水的机器。适用于家庭、公司、宾馆等的自动花卉护理。

现有技术公开了申请号为：201220444854.5的一种花卉定时浇灌装置，涉及浇灌设备技术领域，包括泵，用于驱动泵的电源，与泵连接的出水管与进水管，所述进水管与蓄水池连通，所述出水管上设置有喷头，其特征在于：所述电源与所述泵之间设置有定时器，在花卉根部设置有温湿度传感器，所述的温湿度传感器和定时器与电源连接，所述的出水管为金属管。本实用新型结构简单，使用方便，有利于花草植物的生长、发育，不需要再用人进行浇水，自动化程度高。但是其不足之处在于不同的花卉需要施肥，先洒水再施肥容易使土壤环境和养分表土层易引起挥发损失、溶解慢，最终肥效发挥慢。

技术实现要素：

针对现有技术存在的不足，本实用新型目的是提供一种花卉定时浇灌装置，以解决现有的浇灌装置不同花卉需要施肥，先洒水再施肥容易使土壤环境和养分表土层易引起挥发损失、溶解慢，最终肥效发挥慢的问题。

为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种花卉定时浇灌装置，其结构包括排污管、凹槽、蓄水池、进水管、混肥池、混凝土石阶、花卉种植层、定时浇灌装置、排水板、穿刺层、防水层、沙土层、水泵，所述排污管与凹槽相连接，所述进水管与混肥池相连接，所述混凝土石阶下方设有花卉种植层，所述花卉种植层与定时浇灌装置相连接，所述定时浇灌装置由进料口、施肥管道、第一法兰、分配器阀门、控制电路、压力表、定时器、第二法兰、喷嘴组成，所述进料口与混肥池相连接，所述施肥管道设有第一法兰，所述第一法兰与分配器阀门相连接，所述分配器阀门与控制电路相连接，所述控制电路与压力表相连接，所述压力表与定时器相连接，所述第二法兰与喷嘴相连接，所述喷嘴设在花卉种植层上方，所述穿刺层与防水层相连接，所述水泵与蓄水池相连接。

进一步地，所述蓄水池与进水管相连接。

进一步地，所述混肥池设在混凝土石阶下方。

进一步地，所述排水板与穿刺层相连接。

进一步地，所述防水层下方设有沙土层。

本实用新型的有益效果为设有定时浇灌装置，能够使水肥均衡，省肥节水、省工省力、降低湿度、减轻病害、增产高效，降低过量施肥而造成的水体污染问题。

附图说明

通过阅读参照以下附图对非限制性实施例所作的详细描述，本实用新型的其它特征、目的和优点将会变得更明显：

图1为本实用新型一种花卉定时浇灌装置的结构示意图；

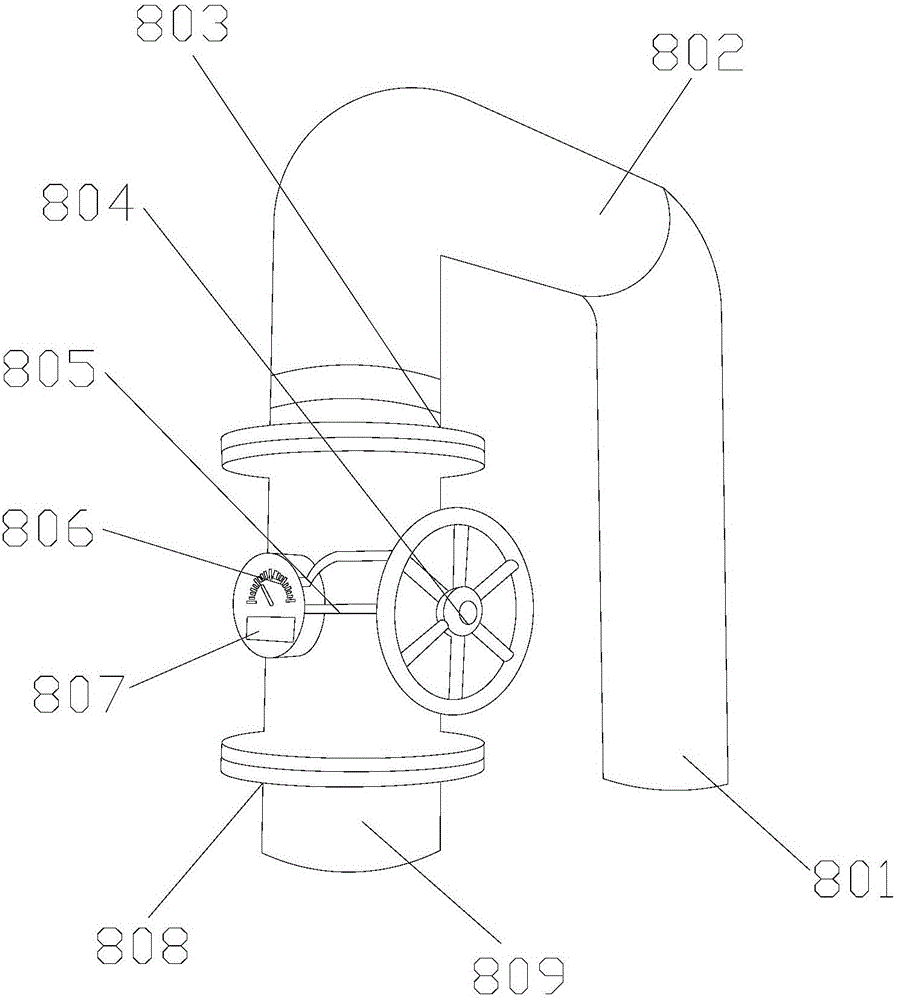

图2为本实用新型的定时浇灌装置示意图。

图3为本实用新型的工作原理示意图。

图中：排污管-1、凹槽-2、蓄水池-3、进水管-4、混肥池-5、混凝土石阶-6、花卉种植层-7、定时浇灌装置-8、进料口-801、施肥管道-802、第一法兰-803、分配器阀门-804、控制电路-805、压力表-806、定时器-807、第二法兰-808、喷嘴-809、排水板-9、穿刺层-10、防水层-11、沙土层-12、水泵-13。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

请参阅图1-图2，本实用新型提供一种技术方案：一种花卉定时浇灌装置，其结构包括排污管1、凹槽2、蓄水池3、进水管4、混肥池5、混凝土石阶6、花卉种植层7、定时浇灌装置8、排水板9、穿刺层10、防水层11、沙土层12、水泵13，所述排污管1与凹槽2相连接，所述进水管4与混肥池5相连接，所述混凝土石阶6下方设有花卉种植层7，所述花卉种植层7与定时浇灌装置8相连接，所述定时浇灌装置8由进料口801、施肥管道802、第一法兰803、分配器阀门804、控制电路805、压力表806、定时器807、第二法兰808、喷嘴809组成，所述进料口801与混肥池5相连接，所述施肥管道802设有第一法兰803，所述第一法兰803与分配器阀门804相连接，所述分配器阀门804与控制电路805相连接，所述控制电路805与压力表806相连接，所述压力表806与定时器807相连接，所述第二法兰808与喷嘴809相连接，所述喷嘴809设在花卉种植层7上方，所述穿刺层10与防水层11相连接，所述水泵13与蓄水池3相连接，所述蓄水池3与进水管4相连接，所述混肥池5设在混凝土石阶6下方，所述排水板9与穿刺层10相连接，所述防水层11下方设有沙土层12。

在进行使用时，参阅图3，启动水泵13带动定时浇灌装置8，进料口801从混肥池5抽取肥料，定时器807设定好时间与压力表806的压力，通过施肥管道802经由喷嘴809向花卉种植层7灌溉。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点,对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
