一种低维护装配式屋顶绿化装置的制作方法

本实用新型属于园林绿化技术领域，尤其涉及一种低维护装配式屋顶绿化装置。

背景技术：

屋顶绿化对增加城市绿地面积，改善日趋恶化的人类生存环境空间；改善城市高楼大厦林立，自然土地和植物面积较少的现状；改善缺乏自然绿地，各种废气污染及硬质地面形成的城市热岛效应等对人类的危害；开拓人类绿化空间，建造田园城市，改善人居环境条件，提高城市居民生活质量，以及对美化城市环境，改善生态效应有着极其重要的意义。

现有的屋顶绿化中存在如下问题，(1)成本过高，性价比低，家庭适用性低。(2)我国目前屋顶绿化种植池主要使用砖砌围护结构，施工工期较长，对环境影响大，尤其对已入住建筑，屋顶绿化建造导致住户工作、生活的不便。(3)自身重量大，由于使用砖砌种植池，自重较大，极大地增加了屋顶荷载，从而减少了栽植土量，又进一步影响了植物的生长，最终影响整个屋顶绿化景观效果，甚至安全。(4)植物选择不当，虽然选择的植物考虑了耐旱、抗风等因素，但基本都需要一定厚度的种植基质，增加了屋顶绿化的成本；(5)灌溉系统不成熟，以人工浇水为主，容易导致建筑漏水、堵塞、未能实现精准灌溉等。

技术实现要素：

本实用新型为解决公知技术中存在的屋顶绿化成本高，工期长，建造过程中导致工作生活不方便；绿化层自身重量大，植物选择不当，灌溉不成熟的问题而提供一种结构简单、安装使用方便、提高工作效率的低维护装配式屋顶绿化装置。

本实用新型为解决公知技术中存在的技术问题所采取的技术方案是：

本实用新型提供的低维护装配式屋顶绿化装置包括石墩，石墩通过云石胶固定于屋顶表面，石墩的侧面设置有凿槽，凿槽内插入有围护板；围护板内侧表面铺设有防水内衬层，防水内衬层粘贴于围护板表面。

进一步，所述的凿槽的厚度比板插的厚度多2mm，凿槽的深度为30mm，凿槽长度等同于石墩的高度。

进一步，所述的板材还可采用不锈钢板或耐候钢板中的一种。

进一步，所述的低维护装配式屋顶绿化装置还包括角钢，角钢上设置有相对排列的孔，角钢通过螺栓固定不锈钢或耐候钢板材。

本实用新型具有的优点和积极效果是：该低维护装配式屋顶绿化装置包含一套集景观模式、植物配置、低成本维护、排灌系统设计等方面的技术体系。

围护结构材料与装配体系：以塑木板、石材和不锈钢、耐候钢板等为主要材料，根据景观要求和成本控制，选择合适材料，进行装配技术对照，通过试验获取合适材料规格尺寸、装配结构与技术，作为屋顶绿化种植区的围护结构；

垂直结构体系：大面积绿化区域采用无土栽培地毯式绿化，立体种植区根据不同植物适配不同厚度与材料的合适种植剖面结构；

排灌系统：在装配式屋顶绿化装置绿化立体种植区设置内埋式渗透灌溉系统，利用排水板和硬式、软式透水管等建立兼具储排功能的排水系统；

景观模式：调查总结屋顶绿化适用植物，推荐适用于华南地区装配式屋顶绿化装置绿化的20种常用植物。选择适用植物种类，根据屋顶绿化不同标准要求，通过地毯式绿化、不同高度和面积的装配式种植池绿化3个部分的有机结合，探寻合适的景观模式，实现低成本条件下的生态效益与景观效益的结合。

附图说明

图1是本实用新型实施例提供的石墩结构的装配式屋顶绿化装置的围护结构示意图；

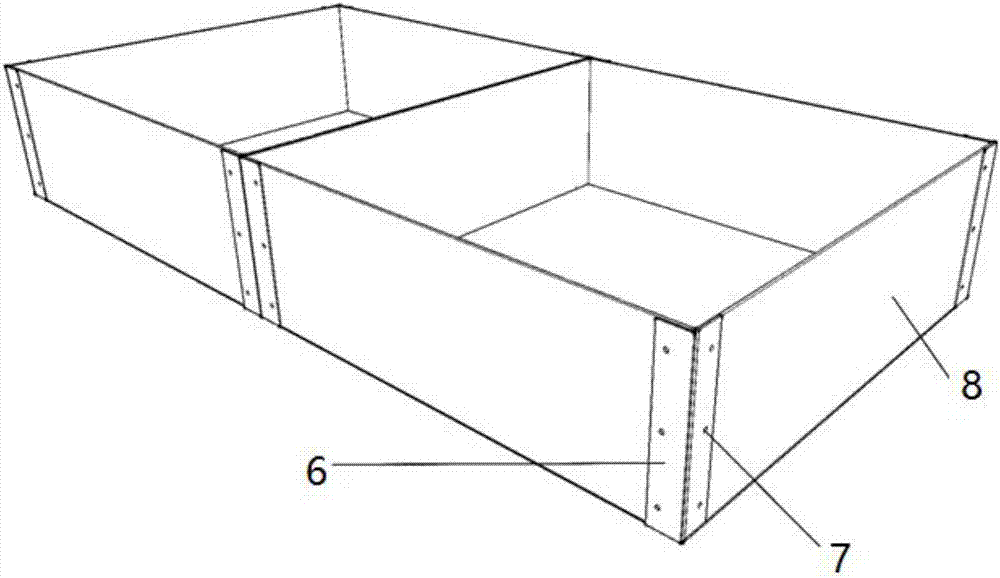

图2是本实用新型实施例提供的角钢结构的装配式屋顶绿化装置的围护结构示意图；

图中：1、屋顶；2、石墩；3、防水内衬层；4、塑木板；5、凿槽；6、角钢；7、螺栓；8、金属板材。

具体实施方式

为能进一步了解本实用新型的发明内容、特点及功效，兹例举以下实施例，并配合附图详细说明如下。

下面结合图1、图2对本实用新型的结构作详细的描述。

实施例一、

用切割机在石墩2上切割凿槽5，凿槽5宽度根据围护板4厚度而定，一般比板厚多2mm，凿槽5深为30mm，凿槽5长等同于石墩2高度。凿槽5具体位置和角度可根据种植区形状和围护板4嵌入需要设计。石墩2的表面可根据设计需要进行高温火烧、抛光、锤击等不同处理，形成各式加工面。

将石墩2摆放于指定位置，使用云石胶固定于屋顶1硬质表面，将围护板4插入凿槽5中。围护板4内侧均匀涂满胶粘剂，防水内衬层3拉直紧贴围护板4内侧粘牢。

实施例二、

其中角钢6+螺栓7方式采用的角钢6的两边等长为90mm，纵向长度为种植池高度，厚为3-4mm，角度根据种植区形状影响的板材8相接角度而变；在角钢6上钻成排间隔约200mm，直径12mm相对排列的孔，采用长度适宜板厚的六角头螺栓穿过板材8与六角螺母连接固定。

板材8选用不锈钢板和耐候钢板，将钢板分为多种规格进行对比试验，板材8长度控制在3000mm以内，宽度与种植池高度相同，测试不同厚度的稳定性，变形情况等。不锈钢板表面可使用化学法进行本色白化处理、镜面光亮处理和着色处理。为增加耐候钢板使用寿命，可采用耐候性涂膜、氧化物涂膜、带锈涂层氮化及新型表面处理剂等处理方式，使耐候钢板尽早形成氧化物膜。

常用小乔木、灌木和地被，结合各种植物的生态习性，针对装配式屋顶绿化装置绿化特点，适用于华南地区装配式屋顶绿化装置绿化的20种常用植物。总体上要求选择适用植物种类，应以耐旱、耐热、耐寒、耐强光照射、抗强风和少病虫害的植物为主要选择对象，而且同时还应具备绿化植物应有的观赏性和生态调节能力。装配式屋顶绿化装置简洁大方，不适合栽种大乔木和根系穿透力强的植物，应尽量采用低矮灌木、草坪、地被植物和攀援植物，少量种植小型乔木。

以上所述仅是对本实用新型的较佳实施例而已，并非对本实用新型作任何形式上的限制，凡是依据本实用新型的技术实质对以上实施例所做的任何简单修改，等同变化与修饰，均属于本实用新型技术方案的范围内。
