一种新型快速收割黍子的装置的制作方法

本实用新型属于快速收割技术领域，具体涉及一种新型快速收割黍子的装置。

背景技术：

现有的收割机结构复杂、体积庞大，因此在田间转向比较困难，难以满足小面积收割作业；而且受自身机动性能限制，无法在山区的水田、旱地中进行收割作业，现有大型收割机的制造成本以及维护费用都比较昂贵，一般农民难以承受，因此目前国内多数山区仍然采用传统的方式进行收割作业(即采用镰刀进行收割，然后人力脱穗)；这样不仅需要较多的劳动力协同作业，而且劳动强度非常大，作业时间也比较长，特别是夏天进行收割作业时由于气温非常高，经常有中暑的情况发生，既辛苦又效率低。

目前，针对一些快速收割黍子的装置结构复杂，价格昂贵且操作不便捷的缺点，有必要对一般快速收割黍子的装置进行科学地升级，为此，我们提出一种新型快速收割黍子的装置。

技术实现要素：

本实用新型的目的在于提供一种新型快速收割黍子的装置，以解决上述背景技术中提出的问题。

为实现本实用新型目的，采用的技术方案是：一种新型快速收割黍子的装置，属于快速收割技术领域，包括固定支架、固定推手、蓄电池、调速器、滚轮、连接杆、输送带、调节杆、收割器、收集器、第一电动机、第二电动机和后备箱，所述装置的主体部分设计为固定支架，所述固定支架的后部安装有固定推手，所述固定推手连接于后备箱上，所述后备箱内部安放有蓄电池，所述固定支架的顶端安装有调速器，所述固定支架的顶部安装有滚轮，所述固定支架的前端安装有连接杆，所述连接杆上设置有调节杆，所述调节杆的尾部安装有收割器，所述连接杆之间固定设置有输送带，所述输送带的底部固定设置有第一电动机和第二电动机，所述输送带的尾部安装有收集器。

优选的，所述蓄电池的输出端为第一电动机和第二电动机，其中，蓄电池的个数设计为2个。

优选的，所述调速器设计有2个，1个调速器控制第一电动机的运转速率，1个调速器控制第二电动机的运转速率。

优选的，所述滚轮设计为4个，滚轮的轴承离地高度为15-20cm。

优选的，所述调节杆的头部固定嵌入到连接杆尾部，调节杆的尾部设置有角度调节卡槽。

优选的，所述收割器设计为一种带切割利刃的齿轮齿盘，收割器的个数设计有2个。

优选的，所述收集器设计为一种口袋状结构，收集器具体由一种亚麻布材质制成，收集器可拆卸。

优选的，所述第一电动机固定传动输送带，输送带具体为一种亚麻布传送带。

优选的，所述第二电动机固定传动收割器。

与现有技术相比，本实用新型的有益效果是：本新型快速收割黍子的装置结构简单，设计新颖，使用方便，由于在连接杆的末端设置有调节杆，调节杆调节收割器收割黍子杆的角度，使得被切割后的黍子杆倒向输送带，实现黍子的自动化收割，由于在收割装置的后备箱设置有蓄电池，可实现快速收割黍子的装置的远程供电，由于在固定支架的顶部设置有调速器，使得第一电动机和第二电动机能够自由调节运转速率，加快收割速率，由于设置有输送带和收集器，使得被割切的黍子杆实现自动化整理和收集，大大节约了人力物力。

附图说明

图1是本实用新型整体俯视结构示意图。

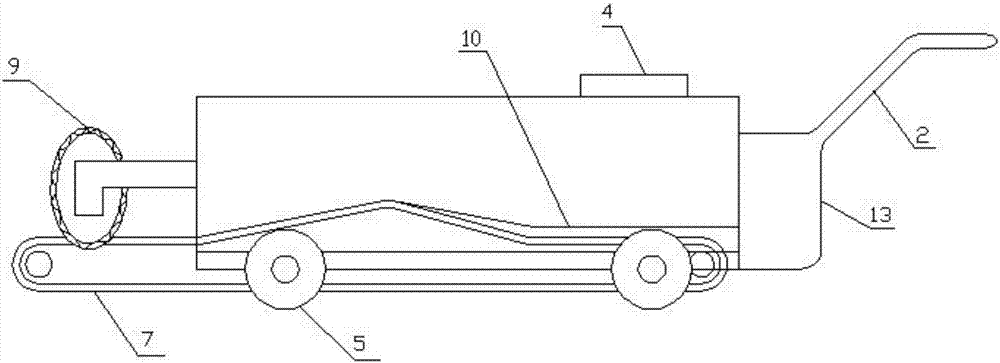

图2是本实用新型整体侧视结构示意图。

图3是本实用新型功能流程结构示意图。

图中：1、固定支架；2、固定推手；3、蓄电池；4、调速器；5、滚轮；6、连接杆；7、输送带；8、调节杆；9、收割机；10、收集器；11、第一电动机；12、第二电动机；13、后备箱。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-2所示，本实用新型提供一种技术方案：一种新型快速收割黍子的装置，属于快速收割技术领域，包括固定支架1、固定推手2、蓄电池3、调速器4、滚轮5、连接杆6、输送带7、调节杆8、收割器9、收集器10、第一电动机11、第二电动机12和后备箱13，所述装置的主体部分设计为固定支架1，所述固定支架1的后部安装有固定推手2，所述固定推手2连接于后备箱13上，所述后备箱13内部安放有蓄电池3，所述固定支架1的顶端安装有调速器4，所述固定支架1的顶部安装有滚轮5，所述固定支架1的前端安装有连接杆6，所述连接杆6上设置有调节杆8，所述调节杆8的尾部安装有收割器9，所述连接杆6之间固定设置有输送带7，所述输送带7的底部固定设置有第一电动机11和第二电动机12，所述输送带7的尾部安装有收集器10。

如图3所示，为一种新型快速收割黍子的装置的功能流程图，黍子在收割装置的收割作用下，黍子被切断，被输送带7运输至收集器10进行整理和收集，动力装置内部的第一电动机11和第二电动机12为收割装置、整理装置和输送装置提供动力，移动装置内部的滚轮5实现装置的自由移动。

工作原理：使用时，人们手拉住固定推手2，打开第一电动机11和第二电动机12的开关，固定支架1带动连接杆6，在滚轮5的定向移动下，进行黍子的快速收割，收割器9切割黍子杆，被切掉的黍子杆自动倒在输送带7的上表面，第一电动机11带动输送带7运动，黍子杆输送至收集器10进行整理收集，调节杆8调节收割器9的收割角度，后备箱13内部装有的蓄电池3能够为第一电动机11和第二电动机12供电，使用调速器4调节第一电动机11和第二电动机12的运转速率。

其中，所述蓄电池3的输出端为第一电动机11和第二电动机12，其中，蓄电池3的个数设计为2个。

其中，所述调速器4设计有2个，1个调速器4控制第一电动机11的运转速率，1个调速器4控制第二电动机12的运转速率。

其中，所述滚轮5设计为4个，滚轮5的轴承离地高度为15-20cm。

其中，所述调节杆8的头部固定嵌入到连接杆6尾部，调节杆8的尾部设置有角度调节卡槽。

其中，所述收割器9设计为一种带切割利刃的齿轮齿盘，收割器9的个数设计有2个。

其中，所述收集器10设计为一种口袋状结构，收集器10具体由一种亚麻布材质制成，收集器可拆卸。

其中，所述第一电动机11固定传动输送带7，输送带7具体为一种亚麻布传送带。

其中，所述第二电动机11固定传动收割器9。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
