地埋式供水光伏大棚系统及大棚种植方法与流程

本发明涉及光伏大棚技术领域，尤其涉及一种地埋式供水光伏大棚系统及大棚种植方法。

背景技术：

目前，农业大棚种植技术被广泛的推广，农业大棚配合光伏发电技术成为目前绿色环保农业发展的趋势。光伏大棚一般由保温大棚和光伏发电板组成，光伏发电板安装在保温大棚的上方，保温大棚用于种植农作物，而光伏发电板用于利用大棚的占地面积进行光伏发电。在实际使用过程中，保温大棚中通常采用滴管带进行灌溉，滴管带输出的水滴落在地表供农作物吸收。由于保温大棚内的地表长期处于含水量较大的状态，地表容易产生较多的杂草，农户需要频繁清除杂草，导致农户的劳动强度较大；并且，保温大棚内的温度较高，滴管带输出到地表的水较大部分被蒸发掉，导致用水量较大。如何设计一种降低农户劳动强度并减少用水量的大棚技术是本发明所要解决的技术问题。

技术实现要素：

本发明所要解决的技术问题是：提供一种地埋式供水光伏大棚系统及大棚种植方法，实现减少地埋式供水光伏大棚系统的用水量，降低农户的劳动强度，提高农产品的品质，达到绿色环保种植的目的。

本发明提供的技术方案是：一种地埋式供水光伏大棚系统，包括搭建在地面上的大棚、设置在所述大棚上的光伏发电板、蓄电池和控制器，还包括埋在地面下的供水管，所述供水管上开设有多个出水孔，每个所述出水孔中设置有多孔质海绵，所述多孔质海绵外露在所述供水管的外部；所述大棚的透光面上设置有多条集水槽，所述大棚的底部还设置有水箱，所述集水槽与所述水箱连接，所述水箱通过供水泵与所述供水管连接，所述水泵与所述控制器连接。

进一步的，所述多孔质海绵的外表面形成有卡槽，所述供水管的管壁卡在所述卡槽中。

进一步的，所述多孔质海绵位于所述供水管内部的端部为锥形结构。

进一步的，所述多孔质海绵位于所述供水管外部的端部设置有环形支撑套。

进一步的，所述大棚的下部边沿设置有挡水围板，所述挡水围板的下端部埋在地面以下，所述挡水围板位于所述供水管的上方。

进一步的，所述供水管的上部和下部对应设置有上湿度传感器和下湿度传感器，所述上湿度传感器和所述下湿度传感器分别与所述控制器连接，所述上湿度传感器和所述下湿度传感器均埋在地面下。

进一步的，所述大棚包括支撑主体和多块透明板，所述透明板安装在所述支撑主体上，多块所述透明板构成所述大棚的透光面，所述透明板倾斜设置，每块所述透明板的下边缘设置有所述集水槽。

进一步的，每块所述透明板的上边缘设置有喷淋管，所述喷淋管通过清洗泵与所述水箱连接。

本发明还提供一种大棚种植方法，采用上述地埋式供水光伏大棚系统；所述方法包括：初始栽种模式和常规培育模式；

所述初始种植模式，具体为：大棚搭建在地面上并在大棚周围设置挡水围板，大棚内部挖沟槽掩埋供水管并栽种农作物，并且，农作物的根系分布在供水管的周围，其中，在挡水围板的作用下使得大棚内的土壤位于地表的上土层处于干燥缺水状态；

所述常规培育模式，具体为：在供水过程中，如果下湿度传感器检测的湿度值低于设定值，则控制水泵将水箱中的水输入到供水管中，而当上湿度传感器的湿度值高于设定值时，则需要停止水泵供水。

进一步的，所述常规培育模式还包括：在下湿度传感器检测的湿度值低于设定值时，先向供水管中通入气体进行松土处理，然后，再通过水泵向供水管供水。

与现有技术相比，本发明的优点和积极效果是：本发明提供的地埋式供水光伏大棚系统及大棚种植方法，通过大棚收集全部降水储存在水箱中，而供水管埋在地面以下，水箱中的水通过水泵输送到供水管中，根据大棚中所种植的农作物根系生长深度，合理的设计供水管的掩埋深度，供水管的出水孔能够直接对农作物的根系进行供水，有效的减少地表供水导致水分大量蒸发的情况发生，大大减少了用水量；同时，由于供水管输出的水在地表的下方，使得地表一定深度的土层保持干旱缺水的状态，从而使得杂草无法在地面附近的土壤中发芽和生长，从而实现不再需要打灭草剂，也不需要人工、畜力或者机械除草，与此同时，由于大棚内的地面保持干旱的状态，使得大棚内的湿度降低，而干燥的环境中，细菌虫类很难在农作物上生长繁殖，从而可以达到预防病虫害的功效，实现减少地埋式供水光伏大棚系统的农药用量，达到绿色环保种植的目的。

附图说明

为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作一简单地介绍，显而易见地，下面描述中的附图是本发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图获得其他的附图。

图1为本发明地埋式供水光伏大棚系统的结构原理图；

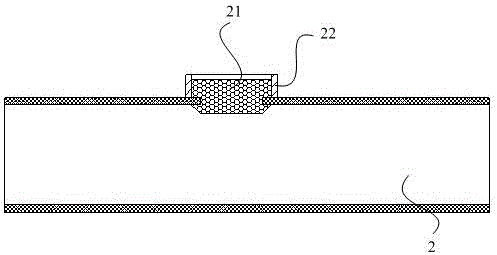

图2为本发明地埋式供水光伏大棚系统中供水管的局部剖视图；
