一种取消或缩窄田埂的方法及设施与流程

一种取消或缩窄田埂的方法及设施，属于农业生产技术领域，尤其是一种取消或缩窄田埂的方法及设施。

背景技术：

传统土地耕作方式：在田地中设有田埂，田埂具有交通、界线、蓄水功能，不足之处在于为用于行走，传统人工田埂顶宽300～400毫米，筑埂机所筑田埂高度为250～300毫米，埂底宽度为400～600毫米，埂顶宽度为250～350毫米，占用了约20％左右的土地不能有效用于种植，同时阻碍了机械化耕作；

索道技术：索道架空在地面之上，支架占用很少土地面积，可以用于交通运输；有新闻报道提到，有人在果园架设索道传送水果，但果园没有田埂占用耕地问题；卫星定位测绘技术：利用卫星定位对地面进行精确绘图、定位，卫星导航技术：通过卫星定位导航，通过计算机显示终端可以准确找到目的地；远程农业：通过视频传输，利用互联网远程监控管理农业生产。

技术实现要素：

发明的目的在于克服传统农业耕作方式的不足，提供一种可以取消和缩窄田埂、扩大10％以上土地可耕种面积、便于机械化耕作，将索道技术、卫星定位、数字导航、互联网等现代科技有机嫁接到传统农业生产，提高耕地的单位面积附加值和农业生产的多维度经济效益的方法和设施。

发明解决其技术问题是采取以下方案实现的：

首先，本发明是一种取消或缩窄田埂的方法，其特征是：用索道代替田埂的通道功能，用可显示在终端屏幕上的与原田埂轮廓匹配重合的卫星定位虚拟轮廓代替田埂的分界功能，在耕地同一水平面的边缘筑蓄水窄田埂代替宽田埂，将窄田埂内的田埂平整成为耕地；是通过以下步骤实现的：

1、以田边或田间道路建立坐标系；

2、用卫星、或航拍耕地原貌；

3、利用数字模拟技术在耕地模拟出原有地貌轮廓；

4、依据坐标系将原有田块编码；

5、用卫星定位技术确定编码田块的空间位置；

6、通过数字技术将定位后的与耕地匹配的轮廓显示在计算机显示终端的屏幕上；

7、用筑埂机在同一水平面的耕地边缘筑蓄水窄田埂代替宽田埂；

8、将窄田埂内的田埂平整为耕地；

9、在耕地上架设索道；

10、在索道上挂载遥控航模、吊篮、自动控制农具等载具，并在载具上安装视频设备；

11、将视频设备收集的视频信息传输到计算机显示终端。

其次，实现一种取消或缩窄田埂的设施，由耕地、索道、载具、视频设备、卫星定位虚拟轮廓、计算机显示终端、窄田埂构成，其特征是：在同一水平面耕地的边缘筑有蓄水窄田埂，索道架设在耕地的上空，载具搭载在索道上，视频设备安装在载具上并与计算机显示终端无线互联，卫星定位虚拟轮廓与耕地原貌匹配吻合并且可以显示在计算机显示终端的屏幕上；

而且所述的索道由承力索、悬挂器、三角轨、支架、重砣、行车、悬挂索、绞盘载具构成，承力索两端分别吊坠重砣，中间由支架架空，三角轨通过脊部的悬挂器悬挂在承力索的下方，行车滑动抱在三角轨上，悬挂器可在行车中间的缺口通过，悬挂索上端与行车铰接，下端穿过绞盘与载具铰接，载具悬挂在索道的下方；

而且载具可以是遥控航模；

而且载具可以是吊篮；

而且窄田埂埂顶宽10厘米至20厘米，埂底宽15厘米至25厘米。

本发明相对传统技术的优点是：取消不必要的实物田埂，对于必要的蓄水用边缘田埂，因取消行走功能，田埂顶宽可缩小到10厘米～20厘米，埂底宽度缩窄为15厘米～25厘米，扩大耕地可种植面积10％以上，便于统一管理、机械化耕作，将索道技术、卫星定位、数字导航、互联网等现代科技有机嫁接到传统农业生产，提高耕地的单位面积附加值和农业生产的多维度经济效益。

附图说明

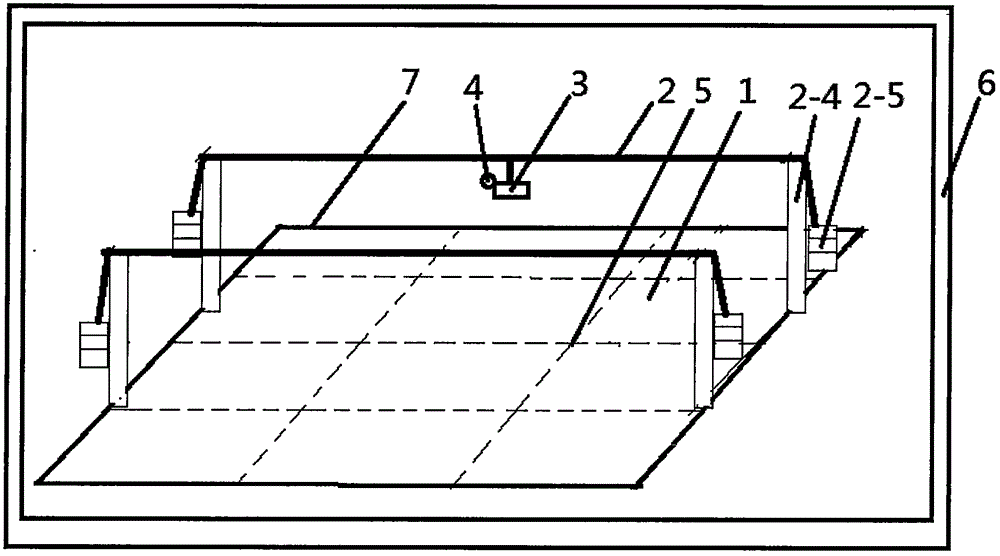

图1是本发明设施的主视图；

图2是索道、载具：遥控航模、悬挂索结构视图；

图3是索道、载具：吊篮、悬挂索结构视图；

图4是索道、行车结构侧截面视图；

图中标识：耕地：1；索道：2；承力索：2-1；悬挂器：2-2；三角轨：2-3；支架：2-4；重砣：2-5；行车：2-6；悬挂索：2-7；绞盘：2-8；载具：3；遥控航模：3-1；吊篮：3-2；视频设备：4；卫星定位虚拟轮廓：5；计算机显示终端6；窄田埂：7；

具体实施方式

一种取消或缩窄田埂的方法，用索道代替田埂的通道功能，用可显示在终端屏幕上的与原田埂轮廓匹配重合的卫星定位虚拟轮廓代替田埂的分界功能，在同一水平面耕地边缘筑蓄水窄田埂代替宽田埂，将窄田埂内田埂平整成为耕地，该方法通过以下步骤实现：

1、以田边或田间道路建立坐标系；2、用卫星、或航拍耕地原貌；3、利用数字模拟技术在耕地模拟出原有地貌轮廓；4、依据坐标系将原有田块编码；5、用卫星定位技术确定编码田块的空间位置；6、通过数字技术将定位后的与耕地匹配的轮廓显示在计算机显示终端的屏幕上；7、用筑埂机在同一水平面耕地边缘筑蓄水窄田埂代替宽田埂；8、将窄田埂内田埂平整为耕地；9、在耕地上架设索道；10、在索道上挂载遥控航模、吊篮、自动控制农具等载具，并在载具上安装视频设备；11、将视频设备收集的视频信息传输到计算机显示终端。

如图1、图2、图4所示，一种取消或缩窄田埂的设施，由耕地1、索道2、载具3、视频设备4、卫星定位虚拟轮廓5、计算机显示终端6、窄田埂7构成，在同一水平面耕地边缘筑有蓄水窄田埂7，索道架设在耕地的上空，载具搭载在索道上，视频设备安装在载具上并与计算机显示终端无线互联，卫星定位虚拟轮廓与耕地原貌匹配吻合并且可以显示在计算机显示终端的屏幕上，计算机显示终端可以是便携的小型设备，如智能手机等，当需实地确定土地轮廓范围时时，用手机卫星导航软件可以达到确定位置的目的，所述的索道由承力索1-1、悬挂器1-2、三角轨1-3、支架1-4、重砣1-5、行车1-6、悬挂索1-7、绞盘1-8、载具3构成，承力索两端分别吊坠重砣，中间由支架架空，三角轨通过脊部的悬挂器悬挂在承力索的下方，行车滑动抱在三角轨上，悬挂器可在行车中间的缺口通过，悬挂索上端与行车铰接，下端穿过绞盘与载具铰接，载具悬挂在索道的下方。

如图2、图3所示，载具3可以是遥控航模3-1，沿索道飞行，执行拍摄、喷洒农药、化肥等工作，也可以是吊篮3-2，搭载人员进行农田管理，或者搭载游客观光，也可以农用设备，在遥控操作下运行；

绞盘的作用在于升降载具，尤其是吊篮的升降，方便人员的上、下；

索道的支柱也可以综合利用，可以在支柱上安装平台用以休息等；

卫星定位虚拟轮廓也可以平方米为单位设为正方形的格，通常方形格面积为4～6平方米，但不限于4～6平方米；

视频设备所摄画面可以实时展现在计算机显示终端并与互联网联通，也可以通过虚拟现实技术(VR)在设备中展现；

土地承租人可以方格为单位承租，通过互联网客户终端连接土地内设备并与土地管理中心联络，根据需要向管理中心提出合理要求，承租人通过互联网查看土地内状况。

本技术应用于旱田时，可以省略耕地边缘的蓄水用的窄田埂。

需要强调的是，发明所述的实施例是说明性的，而不是限定性的，因此发明并不限于具体实施方式中所述的实施例，凡是由本领域技术人员根据发明的技术方案得出的其他实施方式，同样属于发明保护的范围。
