水稻旱种播种机的制作方法

技术领域：

本发明涉及一种用拖拉机牵引的水稻播种机，特别是一种能在旱地直接播种水稻种子的播种机。

技术背景：

近两年因为提倡节水灌溉，我们在研究水稻旱种技术，现已种植成功，大面积推广，亩产可达到千斤的产量，因为以前没有这种专用种植机械，种植、铺膜、打孔、播种、铺滴灌管都是手工操作，用工量大。

技术实现要素：
：

本发明是一种能在不用原始的灌溉方式，只用井水滴灌的条件下直接播种稻种的一种水稻种植技术，使用黑膜和有机肥可直接种植出有机水稻的一种播种机。该机可一次性实现平地、压平、开沟、甩土、铺滴灌管、铺膜、整型、扎孔、振压、播种程序。该机经济效率显著，现已达到亩产过千斤，农民收入大增，现已大量推广这种种植技术。

本发明是这样实现的：

牵引部分：在机架(4)前面装有牵引架(23)用于和拖拉机联接。

整地部分：在机架(4)前下部装有平土铲(1)用于对旋耕后的土地平整固定在机架前下部，在机架(4)前面的两侧装有开沟犁用于对拖拉机压实的地面松土，在机架(4)前下部装有压土辊(5)通过辊架(6)固定在机架上。

铺管部分：装有滴灌管(24)的两个管盘(26)通过轴(37)固定在机架(4)中上部，滴灌管(24)通过两个铺管铧子(3)铺到地膜下部。

传动部分：万向传动轴(22)前面和拖拉机后输出轴联接，后面和变速箱输入轴(27)联接，通过变速箱(28)、(固定在机架(4)中上部)输出轴(30)、链轮a(31)、链条(32)、链轮b(33)带动装在机架(4)中下部的主轴(9)转动。

垄沟铺膜压土部分：主轴(9)上装有4组开沟甩土盘(7)，甩土盘上装有刀片(34)，通过两个轴承座(8)安装在机架(4)中下部，在开沟甩土盘(7)后面，机架(4)上固定有整型板(12)，在整型板上部地膜架(14)上装有地膜(13)，在地膜(13)上部机架上面固定有罩(29)。当主轴(9)转动时装在上面的四套开沟甩土盘(7)、刀片(34)把开沟土甩到罩(29)上，顺着箭头方向落到地膜(13)后面完成垄沟压土。

整形部分：在开沟甩土盘(7)后部，机架(4)下部固定有地膜罩(38)和整型板(12)整型板前高后低，通过机架的重力把土抹光压成垄型。

膜边压土部分：在大架子(4)中下部两侧装有开沟盘(10)通过架a(11)固定在大架子(4)上用于膜边开沟，在地膜(13)后部两侧装有压膜轮(35)，通过架d(36)固定在大架子上，在大架子后部两侧装有压土盘(15)，通过架b(16)固定在大架子上用于给地膜(13)两边压土。

播种部分：在机架(4)最后部通过绞接部分(17)装有四部播种器架(18)上面装有四个双行滚筒播种器(19)，在播种器上装有多个嘴子(20)，后面装有振压轮(21)，当播种机前行时播种器在地膜(13)上滚动前行这时嘴子(20)在地膜(13)上扎孔播种，后面的振压轮(21)压土完成播种作业。

附图说明：

下面结合附图和实施例对本发明进一步说明。

图1本发明的侧视图；

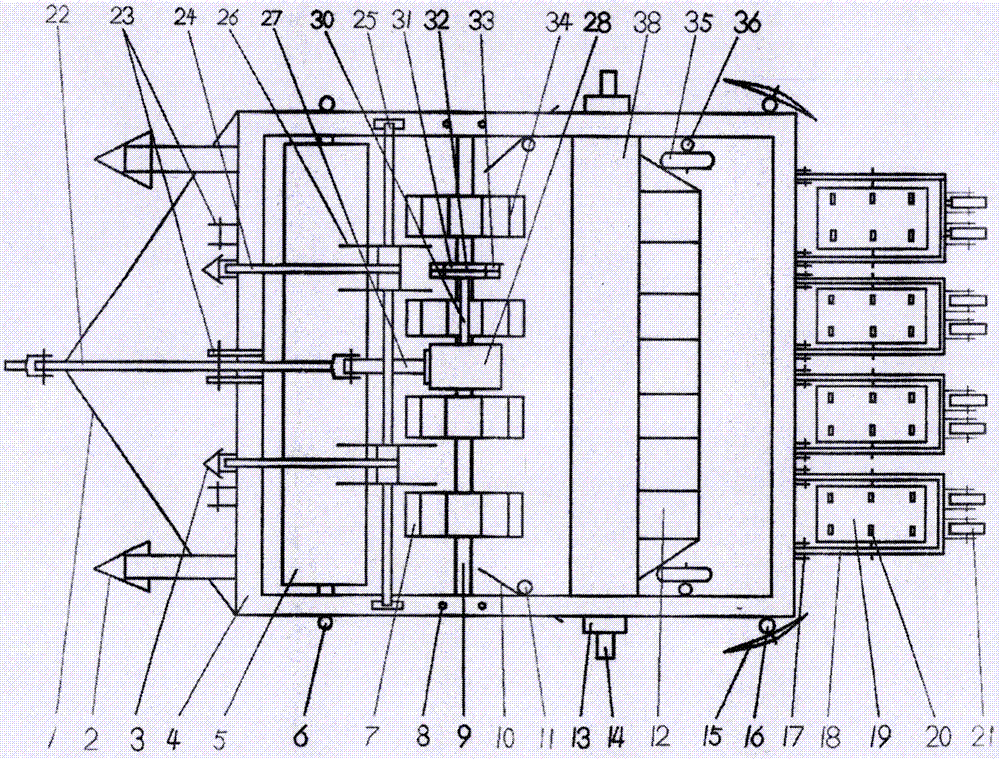

图2本发明的顶视图；

图1图2中：

1.平土铲，2.开沟犁，3.铺管铧子，4.机架，5.压土辊，6.辊架，7.开沟甩土盘，8.轴承座，9.主轴，10.开沟盘，11.架a，12.整型板，13.地膜，14.地膜架，15.压土盘，16.架b，17.绞接部分，18.播种器架，19.双行滚筒播种器，20.嘴子，21.振压轮，22.万向传动轴，23.牵引架，24.滴灌管，25.架c，26.管盘，27.输入轴，28.变速箱，29.罩，30输出轴，31.链轮a，32.链条，33.链轮b，34.刀片，35.压膜轮，36.架d，37.轴，38.地膜罩。

具体实施方案：

机架可以用方管焊接制成，开沟犁、和刀片可以用65锰钢热处理制成，压膜轮(35)和振压轮可以用橡胶轮，整型板做成和垄型一样的行板用于抹平土表面使土面光滑，减少地膜扎破损坏而影响产量。

技术特征：

技术总结
本发明属于农业机械领域，是一种能在旱地上直接播种水稻种子的播种机，是一种节水种植的新型播种机械，可同时完成平整土地，铺滴灌管，铺膜、压土、整型、垄沟种、播种功能一次完成作业。该机由牵引部分、整地部分、铺管部分、传动部分、垄沟铺膜压土部分、整形部分、膜边压土部分、播种部分组成。整地部分由平土铲、压土辊、开沟犁组成，传动部分由万向传动轴、变速箱、链条、链轮、带动主轴旋转，垄沟铺膜压土部分：是在主轴上装有四组甩土盘，甩土盘上装有多个刀片，在主轴旋转时把土抛起压在膜上完成压土作业，整形部分是把土抹光压成垄型。只要能滴灌就能种植水稻，同时用有机肥和黑膜就可种植有机水稻。

技术研发人员：姜日华;赵沛义;姜洪波
受保护的技术使用者：科右前旗华诚农机制造有限责任公司
技术研发日：2017.01.10
技术公布日：2017.08.18
