摘穗与秸秆粉碎一体化玉米摘穗台及玉米收获机的制作方法

本发明涉及农业机械技术领域，具体的说是一种摘穗与秸秆粉碎一体化玉米摘穗台及玉米收获机。

背景技术：

玉米是我国第一大粮食作物，常年种植面积在5亿亩以上，机械化收获率达60%以上。近几年，果穗收获趋于成熟，籽粒收获逐渐成为热点。无论何种收获方式，摘穗台都是玉米收获机的重要工作部件之一，创新研发一种摘穗与秸秆粉碎一体化玉米摘穗台对玉米实现低损高效收获非常必要。

玉米收获机摘穗台当前存在的主要技术问题有：

（1）现有的玉米收获机摘穗台大都不带台下切碎功能，玉米果穗被摘下后秸秆倒在地里，还需要借助秸秆还田机进行二次处理；但目前玉米收获机上的秸秆还田机普遍存在还田效果差，动力消耗大的问题。

（2）市场上现有的玉米收获机摘穗台也有部分带有台下切碎功能，但大多都是单侧配置旋转切碎刀，切碎秸秆时属无支撑切割，即砍切的方式，切碎效果不理想。

技术实现要素：

鉴于现有技术存在的问题，本发明提供一种摘穗与秸秆粉碎一体化玉米摘穗台及玉米收获机。

为了实现上述目的，本发明采用以下技术方案：

一种摘穗与秸秆粉碎一体化玉米摘穗台，包括摘穗台架、摘穗齿箱、拉茎辊总成、摘穗板总成、拨禾链总成和切碎刀总成，拉茎辊总成包括一对拉茎辊，拉茎辊设置在摘穗台架上，位于摘穗齿箱前部，与摘穗齿箱连接；摘穗板总成包括一对相对间隔布置的摘穗板，摘穗板设置在拉茎辊上；切碎刀总成包括一对切碎刀，切碎刀经切碎刀齿箱与摘穗齿箱连接。

上述摘穗与秸秆粉碎一体化玉米摘穗台，两个切碎刀旋转方向相同。

上述摘穗与秸秆粉碎一体化玉米摘穗台，摘穗板前端是弧形结构。

上述摘穗与秸秆粉碎一体化玉米摘穗台，两个拉茎辊表面设有多条螺旋状凸起，且旋向相反。

上述摘穗与秸秆粉碎一体化玉米摘穗台，其还包括一对切草刀，切草刀设置在摘穗台架上，且分别位于两拉茎辊外侧下方。

上述摘穗与秸秆粉碎一体化玉米摘穗台，拨禾链总成包括一对拨禾链和与拨禾链配合的拨禾链轮，拨禾链位于摘穗台架上，并设置在摘穗板上方，拨禾链轮与摘穗齿箱连接。

本发明的另一目的是提供一种玉米收获机，包括所述的摘穗与秸秆粉碎一体化玉米摘穗台。

本发明的有益效果：

能够一次性完成玉米摘穗、秸秆切碎功能；采用了左切碎刀和右切碎刀，左切碎刀和右切碎刀分别安装在切碎刀齿箱上，同向旋转，作业时果穗被拉茎辊和摘穗板摘下的同时，左切碎刀和右切碎刀共同作用对秸秆形成有支撑切割，切碎效果更好，动力消耗少；加装的切草刀，可提高对杂草的切断质量，防止杂草缠绕拉茎辊。

附图说明

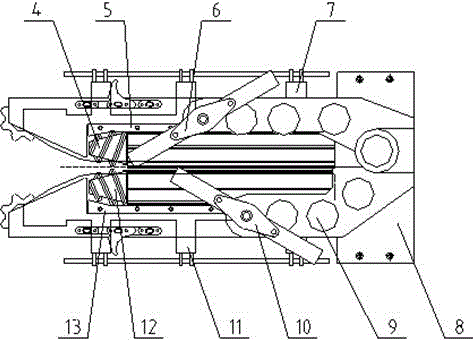

图1为摘穗台结构示意图；

图2为A向视图；

图3为秸秆切碎装置示意图

其中，1.拨禾链轮 2.摘穗台架 3.拨禾链 4.左拉茎辊 5.左切草刀 6.左切碎刀 7.左摘穗板 8.摘穗齿箱 9.切碎刀齿箱 10.右切碎刀 11.右摘穗板 12.右拉茎辊 13.右切草刀。

具体实施方式

为使本发明的目的、技术方案及优点更加清楚明白，以下参照附图并举实施例，对本发明进一步详细说明。

本实施例中提供一种摘穗与秸秆粉碎一体化玉米摘穗台，包括摘穗台架2、摘穗齿箱8、拉茎辊总成、摘穗板总成、拨禾链总成和切碎刀总成。

本实施例中，拉茎辊总成包括左拉茎辊4和右拉茎辊12，左拉茎辊4和右拉茎辊12设置在摘穗台架2上，位于摘穗齿箱8前部，与摘穗齿箱8连接，摘穗齿箱8为其提供动力，左拉茎辊4和右拉茎辊12表面设有多条螺旋状凸起，且旋向相反。

本实施例中，摘穗板总成包括一对相对间隔布置的左摘穗板7和右摘穗板11，左摘穗板7和右摘穗板11设置在摘穗台架2上，左摘穗板7位于左拉茎辊3上部，右摘穗板11位于右拉茎辊12上部。

本实施例中，切碎刀总成包括左切碎刀6和右切碎刀10，切碎刀经切碎刀齿箱9与摘穗齿箱8连接。

本实施例中，摘穗与秸秆粉碎一体化玉米摘穗台还包括右切草刀13和左切草刀5，右切草刀13位于右拉茎辊12外侧下方，左切草刀5位于左拉茎辊4外侧下方。

本实施例中，拨禾链总成包括一对拨禾链3和与拨禾链3配合的拨禾链轮1，拨禾链3位于摘穗台架2上，并设置在摘穗板上，拨禾链轮1与摘穗齿箱8连接，摘穗齿箱8为其提供动力。

本实施例中，左摘穗板7及右摘穗板11前端是弧形结构。

本申请的还有一实施例中，提供了一种玉米收获机，包括所述的摘穗与秸秆粉碎一体化玉米摘穗台。

本实施例的实施过程如下:

作业时，靠发动机将动力传递给摘穗齿箱8，摘穗齿箱8将动力传递给拨禾链3，拨禾链3将玉米植株喂入到摘穗台，摘穗齿箱9为左拉茎辊4和右拉茎辊12提供动力，左拉茎辊4和右拉茎辊12相向旋转，喂入摘穗台的玉米植株在左拉茎辊4和右拉茎辊12共同作用下被强制向下向后抽拉，由于左摘穗板7和右摘穗板11间隙小于果穗直径，在左摘穗板7和右摘穗板11的阻挡下将果穗卡落在摘穗台上方，掉落的果穗在拨禾链3作用下向后上方输送，摘穗齿箱8为切碎刀齿箱9提供动力，切碎刀齿箱9带动左切碎刀6和右切碎刀10同向旋转，左切碎刀6和右切碎刀10共同作用将玉米秸秆切碎抛洒在地面上。

上述具体实施方式仅是本发明的具体个案，并非是对本发明作其它形式的限制，任何熟悉本专业的技术人员可能利用上述揭示的技术内容加以变更或改型为等同变化的等效实施方式。但是凡是未脱离本发明技术原理的前提下，依据本发明的技术实质对以上实施方式所作的任何简单修改、等同变化与改型，皆应落入本发明的专利保护范围。
