一种具有散热功能的农用挖坑机的制作方法

本发明涉及农用机械技术领域，具体涉及一种农用挖坑机。

背景技术：

挖坑机让人们从繁重的体力劳动解放出来，广泛应用于植树造林，栽种果林、篱笆及秋季给果树施肥等。其动力强劲有力，外形美观，操作舒适，劳动强度低，适合各种地形，效率高，便于携带及野外田地作业。

但是就目前市场上销售的农用挖坑机而言，还存在着一些问题，比如不具有散热功能，且挖坑效率低，无法满足使用的需求，因此目前急需改善农用挖坑机的结构，以便于更方便的为人们服务。

技术实现要素：

本发明的目的在于提供一种具有散热功能的农用挖坑机，以解决上述背景技术中提出的不具有散热功能，且挖坑效率低的问题。

为实现上述目的，本发明提供如下技术方案：一种具有散热功能的农用挖坑机，包括散热口和承载体，所述散热口固定在汽油机的表面，且汽油机的上方安装有启动开关，所述汽油机的左右两侧固定设置有散热风扇，且散热风扇的外侧四周设有保护罩，所述散热风扇与驱动马达相连接，且散热风扇通过保护罩与汽油机相连接，所述承载体的左右两侧连接有操控把手，且操控把手上设置有手持处，所述承载体通过固定座与操控把手相连接，且承载体的下方安装有螺旋绞龙叶，所述螺旋绞龙叶的下方固定设置有固定盘，且固定盘通过固定装置与松土钻头相连接，所述固定盘的下方固定安装有合金钻头，所述螺旋绞龙叶固定在旋转轴上。

优选的，所述散热风扇设有两个，且关于汽油机的中轴线对称设置。

优选的，所述保护罩与汽油机相连通，且保护罩与汽油机的外壳均为不锈钢材质制成。

优选的，所述操控把手形状呈“U”形，且与固定座连接处的连接方式为固定连接。

优选的，所述固定盘呈圆形，且松土钻头设有三个，均匀的固定在固定盘的四周。

优选的，所述手持处采用棉质材料制成。

与现有技术相比，本发明的有益效果是：该具有散热功能的农用挖坑机，结构独特，设计合理，且挖坑方便，散热性能好，满足了人们的使用需求，设有散热风扇和散热口相结合的结构，使得整个装置散热性能得到进一步的提高，且有效的延长了整个装置的使用寿命，设有松土钻头，可以在挖坑过程中，对坑四周的土进行松动，以便于提高挖坑的效率，节约了大量的挖坑时间，促进了劳动力的合理利用，设有手持处，且手持处采用棉质材料制成，防止在挖坑过程中，产生剧烈的振动对手部造成伤害的情况。

本发明的附加方面和优点将在下面的描述中部分给出，部分将从下面的描述中变得明显，或通过本发明的实践了解到。

附图说明

为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图获得其他的附图。

图1为本发明结构示意图；

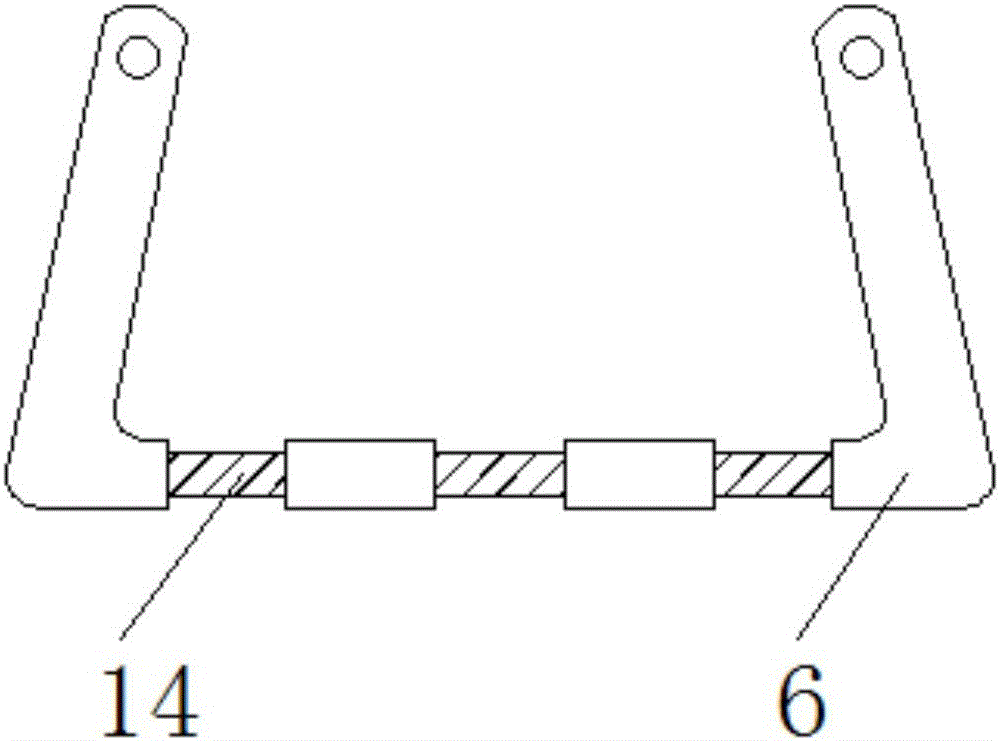

图2为本发明结构操控把手放大示意图；

图3为本发明结构固定盘仰视示意图。

图中：1、散热口，2、启动开关，3、散热风扇，4、保护罩，5、驱动马达，6、操控把手，7、固定座，8、螺旋绞龙叶，9、固定盘，10、承载体，11、旋转轴，12、松土钻头，13、合金钻头，14、手持处，15、固定装置，16、汽油机。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-3，本发明提供一种技术方案：一种具有散热功能的农用挖坑机，包括散热口1、启动开关2、散热风扇3、保护罩4、驱动马达5、操控把手6、固定座7、螺旋绞龙叶8、固定盘9、承载体10、旋转轴11、松土钻头12、合金钻头13、手持处14、固定装置15和汽油机16，散热口1固定在汽油机16的表面，且汽油机16的上方安装有启动开关2，汽油机16的左右两侧固定设置有散热风扇3，且散热风扇3的外侧四周设有保护罩4，散热风扇3设有两个，且关于汽油机16的中轴线对称设置，使得散热效果更佳，且整体外观更加美观，散热风扇3与驱动马达5相连接，且散热风扇3通过保护罩4与汽油机16相连接，保护罩4与汽油机16相连通，且保护罩4与汽油机16的外壳均为不锈钢材质制成，有效的延长了整个装置的使用寿命，承载体10的左右两侧连接有操控把手6，且操控把手6上设置有手持处14，手持处14采用棉质材料制成，承载体10通过固定座7与操控把手6相连接，操控把手6形状呈“U”形，且与固定座7连接处的连接方式为固定连接，提高了使用时的稳定性，且承载体10的下方安装有螺旋绞龙叶8，螺旋绞龙叶8的下方固定设置有固定盘9，且固定盘9通过固定装置15与松土钻头12相连接，固定盘9的下方固定安装有合金钻头13，固定盘9呈圆形，且松土钻头12设有三个，均匀的固定在固定盘9的四周，螺旋绞龙叶8固定在旋转轴11上。

工作原理：在使用该具有散热功能的农用挖坑机时，首先对该具有散热功能的农用挖坑机的结构进行一个简单的了解，使用时，首先将整个装置移动到需要挖坑的土地的上方，然后使合金钻头13触碰到地面，手握操控把手6上的手持处14，防止在挖坑过程中，产生剧烈的振动对手部造成伤害的情况，此时再利用启动开关2使得整个装置开始正常工作，旋转轴11带动螺旋绞龙叶8和固定盘9高速旋转，固定盘9高速旋转带动其四周的松土钻头12高速旋转，从而达到对土地进行松动的目的，再结合螺旋绞龙叶8和合金钻头13高速旋转，从而完成挖坑工作，使用过程中，也可以利用驱动马达5带动保护罩4内部的散热风扇3高速旋转，从而达到对汽油机16进行散热的目的。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
