一种捕鱼用渔网线收放卷装置的制作方法

本发明涉及一种捕鱼装置，特别涉及一种捕鱼用渔网线收放卷装置。

背景技术：

渔网线是指编织网片和缝扎网渔具的直径小于4毫米的线；是制作渔网的主要材料；按渔网线的结构可以分为单丝、捻丝和编线三大类。现有的渔网线不方便收卷也不方便放卷操作，不方便对渔网线进行收放卷控制。

技术实现要素：

本发明主要是解决现有技术所存在的技术问题，从而提供一种可以将该收放卷装置安装在机架上，通过定位盘以及套管方便对捕鱼用渔网线进行收放卷操作的捕鱼用渔网线收放卷装置。

本发明的上述技术问题主要是通过下述技术方案得以解决的：

一种捕鱼用渔网线收放卷装置，包括安装轴，安装轴的一端为自由端，安装轴的另一端设有安装筒与限位盘，限位盘设置在安装筒的内端位置；安装轴的外周面套装有套管，套管的外周面设有若干凸条，凸条布置在套管的外周面轴向位置；安装轴的一端套装有第一定位盘，安装轴的另一端套装有第二定位盘，套管设置在第一定位盘与第二定位盘之间，第一定位盘设置在限位盘的对内朝向面位置；第二定位盘的外侧壁位置设有定位筒，定位筒套装在安装轴的外周面位置。

进一步地，所述定位筒的侧壁设有锁孔。

进一步地，所述第一定位盘与第二定位盘之间设有紧固管。

进一步地，所述第一定位盘的侧壁上设有第一插孔，第二定位盘的侧壁上设有第二插孔，紧固管的一端插接在第一插孔位置，紧固管的另一端插接在第二插孔位置。

进一步地，所述限位盘的对内朝向面位置设有对接管，对接管套装在安装轴的外周面上。

采用上述技术方案的捕鱼用渔网线收放卷装置，通过安装轴可以使第一定位盘与第二定位盘进行套装，通过套管可以使第一定位盘与第二定位盘定位安装；通过限位盘可以使第一定位盘牢固地安装在安装轴的外周面上，可以将该收放卷装置安装在机架上，通过第一定位盘、第二定位盘以及套管方便对捕鱼用渔网线进行收放卷操作。

附图说明

为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1为本发明捕鱼用渔网线收放卷装置的结构示意图；

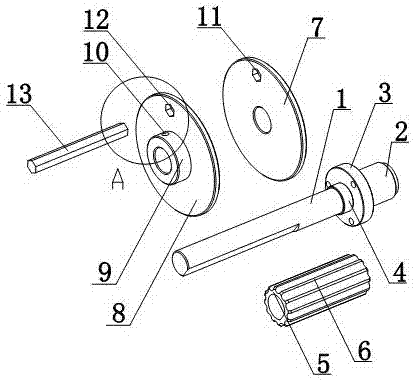

图2为本发明捕鱼用渔网线收放卷装置的部件分解图；

图3为图2中a区域的细节放大图；

图4为本发明所述套管的结构示意图。

具体实施方式

下面结合附图对本发明的优选实施例进行详细阐述，以使本发明的优点和特征能更易于被本领域技术人员理解，从而对本发明的保护范围做出更为清楚明确的界定。

如图1至图4所示，一种捕鱼用渔网线收放卷装置，包括安装轴1，安装轴1的一端为自由端，安装轴1的另一端设有安装筒2与限位盘3，限位盘3设置在安装筒2的内端位置；安装轴1的外周面套装有套管5，套管5的外周面设有若干凸条6，凸条6布置在套管5的外周面轴向位置；安装轴1的一端套装有第一定位盘7，安装轴1的另一端套装有第二定位盘8，套管5设置在第一定位盘7与第二定位盘8之间，第一定位盘7设置在限位盘3的对内朝向面位置；第二定位盘8的外侧壁位置设有定位筒9，定位筒9套装在安装轴1的外周面位置；定位筒9的侧壁设有锁孔10，第一定位盘7与第二定位盘8之间设有紧固管13；第一定位盘7的侧壁上设有第一插孔11，第二定位盘8的侧壁上设有第二插孔12，紧固管13的一端插接在第一插孔11位置，紧固管13的另一端插接在第二插孔12位置；限位盘3的对内朝向面位置设有对接管4，对接管4套装在安装轴1的外周面上。

本发明捕鱼用渔网线收放卷装置，通过安装轴1可以使第一定位盘7与第二定位盘8进行套装，通过套管5可以使第一定位盘7与第二定位盘8定位安装；通过限位盘3可以使第一定位盘7牢固地安装在安装轴1的外周面上，可以将该收放卷装置安装在机架上，通过第一定位盘7、第二定位盘8以及套管5方便对捕鱼用渔网线进行收放卷操作。

其中，定位筒9的侧壁设有锁孔10，所以通过锁孔10可以插接固定销，通过固定销可以方便对定位筒9的侧壁进行锁接。

其中，第一定位盘7与第二定位盘8之间设有紧固管13；第一定位盘7的侧壁上设有第一插孔11，第二定位盘8的侧壁上设有第二插孔12，紧固管13的一端插接在第一插孔11位置，紧固管13的另一端插接在第二插孔12位置；所以可以使第一定位盘7与第二定位盘8对接更加牢固。

其中，限位盘3的对内朝向面位置设有对接管4，对接管4套装在安装轴1的外周面上；所以方便对限位盘3进行卡接。

以上所述，仅为本发明的具体实施方式，但本发明的保护范围并不局限于此，任何不经过创造性劳动想到的变化或替换，都应涵盖在本发明的保护范围之内。因此，本发明的保护范围应该以权利要求书所限定的保护范围为准。

技术特征：

技术总结
本发明公开了一种捕鱼用渔网线收放卷装置，包括安装轴，安装轴的一端为自由端，安装轴的另一端设有安装筒与限位盘，限位盘设置在安装筒的内端位置；安装轴的外周面套装有套管，套管的外周面设有若干凸条，凸条布置在套管的外周面轴向位置；安装轴的一端套装有第一定位盘，安装轴的另一端套装有第二定位盘，套管设置在第一定位盘与第二定位盘之间，第一定位盘设置在限位盘的对内朝向面位置；第二定位盘的外侧壁位置设有定位筒，定位筒套装在安装轴的外周面位置。本发明可以将该收放卷装置安装在机架上，通过定位盘以及套管方便对捕鱼用渔网线进行收放卷操作。

技术研发人员：朱彩玲
受保护的技术使用者：朱彩玲
技术研发日：2017.03.21
技术公布日：2017.09.01
