一种自动上饵机的制作方法

本发明属于钓具领域，具体涉及一种自动上饵机。

背景技术：

随着生活水平的提高和退休人员的增加，越来越多的人开始喜欢上钓鱼这项休闲活动，然而对于一些人来说，钓鱼并不是一件容易的事，频繁地给钓钩上饵料就难倒了很多人。钓不同的鱼种，给钓钩上的饵料需要不同的形状，并且每次上的量需要近似相等，这个并不好掌握，所以提供一种自动上饵料的设备十分必要。

技术实现要素：

本发明提供一种自动上饵机，实现自动给钓钩上饵料，解决频繁给鱼钩上饵困难，并且无法控制上好的饵料形状和每次鱼饵用量不均的问题。

本发明所采用的技术方案为：一种自动上饵机，包括饵料成型壳体，饵料存储装置、支撑装置、动力装置以及控制模块，所述饵料成型壳体分为左成型壳体和右成型壳体，所述左成型壳体和所述右成型壳体合并形成饵料成型室，所述饵料成型壳体上端设有钓钩入口，在所述饵料成型壳体的侧上部设有饵料进料口，所述饵料存储装置包括饵料存储装置盖子和饵料存储装置筒，所述饵料存储装置筒固定于所述支撑装置，所述饵料存储装置盖子与所述饵料存储装置筒可拆卸连接，所述饵料存储装置盖子上设有饵料出料口，所述饵料存储装置的内腔内设有活塞，所述活塞将所述饵料存储装置的内腔分为饵料存储室和气压室，所述饵料存储室位于所述气压室上方，所述饵料出料口与所述饵料进料口之间连接有饵料输送管；

所述支撑装置包括伸缩装置以及支撑支架，所述伸缩装置水平设置，位于所述左成型壳体的左侧，所述伸缩装置包括固定杆、活动杆和气缸，所述固定杆位于所述活动杆的左侧，所述固定杆与所述活动杆滑动连接，所述固定杆固定连接于所述支撑支架，所述固定杆内设有气缸腔，所述气缸固定置于所述气缸腔内，所述活动杆固定连接所述气缸的活塞杆，所述活动杆固定连接所述左成型壳体，所述右成型壳体固定连接所述支撑支架，所述动力装置包括第一气泵和第二气泵，所述第一气泵固定连接于所述支撑支架，且所述第一气泵通过气管连通所述气缸，所述第二气泵固定连接于所述支撑支架，且所述第二气泵通过气管连通所述气压室；

所述控制模块设有控制器以及电源，所述电源电连接所述控制器，所述控制器电连接所述第一气泵和所述第二气泵，所述电源、所述控制器、所述第一气泵和所述第二气泵均固定于所述支撑支架上。

作为进一步改进的方式，所述支撑支架包括第一支撑板、第二支撑板以及第三支撑板，所述第一支撑板和所述第二支撑板竖直放置，且所述第一支撑板位于所述第二支撑板左侧，所述第三支撑板水平放置，所述第一支撑板和所述第二支撑板分别固定连接于所述第三支撑板，所述固定杆固定连接于所述第一支撑板，所述第二支撑板固定连接所述饵料成型壳体的右成型壳体，所述第一气泵固定连接于所述第一支撑板上，所述第二气泵固定连接于所述第三支撑板上，所述第一支撑板和所述第二支撑板均位于所述第三支撑板的上侧，所述饵料成型壳体、所述饵料存储装置、所述动力装置以及所述控制模块均位于所述第三支撑板的上侧，所述第三支撑板上还设有两个用于紧固的螺栓孔。

作为进一步改进的方式，所述饵料成型壳体有若干个，并且有同等数量的所述第一支撑板，同等数量的所述第二支撑板和同等数量的所述伸缩装置，每个所述饵料成型室的形状各不相同，每个所述饵料成型室的左成型壳体均固定连接一个所述伸缩装置，所有所述伸缩装置的气缸均通过分支气管连通所述第一气泵，并且每个所述分支气管均设有阀门，所述饵料输送管连接所述饵料进料口一端有若干分支输送管，每个所述分支输送管分别连接一个所述饵料成型壳体的饵料进料口，且每个所述分支输送管均设有阀门。

作为进一步改进的方式，所述分支气管上的阀门均为电磁阀，所述电磁阀电连接所述控制器，所述分支输送管上的阀门均为手动阀门。

作为进一步改进的方式，所述饵料输送管为塑料软管。

作为进一步改进的方式，所述饵料存储装置盖子卡接所述饵料存储装置筒。

由于采取上述技术方案，本发明所取得的有益效果为：

本发明的自动上饵机由控制器控制工作，只需按下启动开关，控制器就会控制第二气泵增加气压室中的气压，推动活塞向上运动，从而将饵料存储室中的饵料挤压进入饵料成型室，饵料在饵料成型室内成形，在饵料进入饵料成型室之前，把需要上饵料的钓钩从饵料成型壳体上端的钓钩入口放入饵料成型室内，当饵料成型室内被饵料填满，钓钩就会被饵料包裹在中间，在饵料进饵料成型室的过程中，控制器通过控制气压室内的气压增加的时间长短来控制饵料的供给量，保证每次饵料的供给量相同；当饵料供给完成后，控制器就会停止气压的增加并同时控制第一气泵工作，控制伸缩装置带动左成型壳体与右成型壳体分离，分离到指定位置后即停止，钓鱼的人通过拿起钓线就可将上好饵料的鱼钩拿出来，然后按下自动上饵机的复位按钮，饵料成型室就会回到初始状态，而气压室则保持此时气压，上饵料的全过程都由控制器控制，全程自动，形状和每次用量都能很好的达到要求。

由于支撑支架包括第一支撑板、第二支撑板以及第三支撑板，第一支撑板和第二支撑板竖直放置，且第一支撑板位于第二支撑板左侧，第三支撑板水平放置，第一支撑板和第二支撑板分别固定连接于第三支撑板，固定杆固定连接于第一支撑板，第二支撑板固定连接饵料成型壳体的右成型壳体，第一气泵固定连接于第一支撑板上，第二气泵固定连接于第三支撑板上，第一支撑板和第二支撑板均位于第三支撑板的上侧，饵料成型壳体、饵料存储装置、动力装置以及控制模块均位于第三支撑板的上侧，第三支撑板上还设有两个用于紧固的螺栓孔，支撑可紧固于钓鱼台前部，在垂钓者的面前，人都不用移动，方便上饵，可将启动开关和复位开关分别置于钓鱼左脚和右脚附近，这样即可用脚来启动和复位本发明的自动上饵机。

由于饵料成型壳体有若干个，并且有同等数量的第一支撑板，同等数量的第二支撑板和同等数量的伸缩装置，每个饵料成型室的形状各不相同，每个饵料成型室的左成型壳体均固定连接一个伸缩装置，所有伸缩装置的气缸均通过分支气管连通第一气泵，并且每个分支气管均设有阀门，饵料输送管连接饵料进料口一端有若干分支输送管，每个分支输送管分别连接一个饵料成型壳体的饵料进料口，且每个分支输送管均设有阀门，这样一部本发明的自动上饵机即可将饵料制成各种需要的形状，满足垂钓不同鱼种的要求。

由于气管上的阀门均为电磁阀，电磁阀电连接控制器，分支输送管上的阀门均为手动阀门，气管使用电磁阀可由一个控制器控制各个气管的连通状态，无需人力开关，饵料输送管内流通的饵料为颗粒物，不是液体或气体，无法使用电磁阀控制。

由于饵料输送管为塑料软管，可方便拆装和清洗。

由于饵料存储装置盖子卡接饵料存储装置筒，拆装方便，且紧固牢靠。

附图说明

图1为本发明一种自动上饵机的结构图。

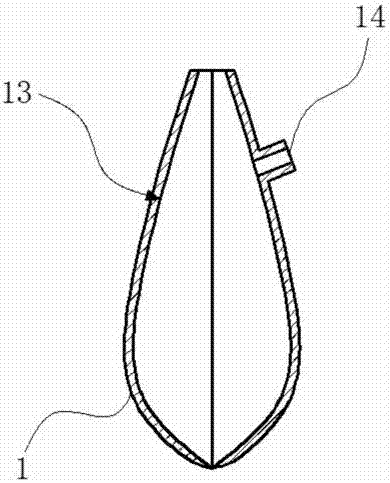

图2为饵料成型壳体的纵向剖视图。

图3为饵料存储装置的纵向剖视图。

图4为伸缩装置的纵向剖视图。

其中，1-饵料成型壳体，2-饵料存储装置，3-支撑装置，4-第二气泵，5-第一气泵，11-左成型壳体，12-右成型壳体，13-饵料成型室，14-饵料进料口，21-饵料存储装置盖子，22-气压室，23-活塞，24-饵料出料口，25-饵料输送管，31-伸缩装置，32-第一支撑板，33-第二支撑板，34-第三支撑板，311-固定杆，312-活动杆，313-气缸，314-活塞杆。

具体实施方式

下面结合附图与实施例对本发明作进一步说明。

需要说明的是，本发明中所说的左右上下只是按附图中的方向，并不能作为对本发明保护范围的一种限制。

参照图1、图2和图3所示，一种自动上饵机，包括饵料成型壳体1，饵料存储装置2、支撑装置3、动力装置以及控制模块，饵料成型壳体1从中间竖直分开，分为左成型壳体11和右成型壳体12，左成型壳体11和右成型壳体12合并起来内部中空，为饵料成型室13，饵料成型室13用于饵料成型，左成型壳体11和右成型壳体12内侧涂有陶瓷涂层，防止饵料粘贴于侧壁上。饵料成型壳体1上端设有钓钩入口，钓钩入口用于放入钓钩，在右成型壳体12的侧上部设有饵料进料口14，饵料从饵料进料口14进入饵料成型室13。饵料存储装置2为筒状，饵料存储装置2分为上下两部分，上部为饵料存储装置盖子21，下部为饵料存储装置筒，饵料存储装置筒螺栓连接于支撑装置3，饵料存储装置盖子21与饵料存储装置筒可拆卸连接，饵料存储装置盖子21上设有饵料出料口24，饵料存储装置2内腔包括饵料存储室和气压室22，饵料存储室和气压室22之间用活塞23隔开，饵料存储室处于气压室22上方。饵料存储室内存放调好的饵料，气压室22为密闭腔体，设有一个进气口和出气口，饵料出料口24与饵料进料口14之间连接有饵料输送管25，饵料输送管25为塑料软管，用于将饵料从饵料存储室输送到饵料成型室13。支撑装置3包括伸缩装置31以及支撑支架。动力装置包括第一气泵5和第二气泵4，第一气泵5固定连接于支撑支架，且第一气泵5通过气管连通气缸，第二气泵4固定连接于支撑支架，分别用气管连接气压室22的进气口和出气口。控制模块设有控制器以及电源，电源电连接所述控制器，控制器电连接第一气泵5和第二气泵4。

参照图4所示，伸缩装置31为气动杆，水平设置，包括固定杆311、活动杆312和气缸313，固定杆311与活动杆312滑动连接，固定杆311固定连接于支撑支架，固定311件内设有气缸腔，气缸313固定于气缸腔内，活动杆312固定连接气缸313的活塞杆314，活动杆312固定连接左成型壳体11。

参照图1所示，支撑支架包括第一支撑板32、第二支撑板33以及第三支撑板34，第一支撑板32和第二支撑板33竖直放置，第三支撑板34水平放置，第一支撑板32和第二支撑板33分别垂直焊接于第三支撑板34上表面，第一支撑板32上部设有一块横向支撑板，用于固定支撑第一气泵5。伸缩装置31固定端螺栓连接于第一支撑板32上部右侧面。第二支撑板33顶部设有一根横向支撑杆，横向支撑杆的末端焊接饵料成型壳体1的右成型壳体12。第二气泵4螺栓连接于第三支撑板34上，位于饵料存储装置2右侧。第一支撑板32、第二支撑板33、饵料成型壳体1、饵料存储装置2、动力装置以及控制模块均位于第三支撑板34的上侧，第三支撑板34底面为一水平平面，在第三支撑板34两次设有两个用于紧固的螺栓孔，用于紧固第三支撑板34。第三支撑板34可放于钓鱼台前部，垂钓者的面前，垂钓者无需移动即可方便上饵，可将启动开关和复位开关分别置于钓鱼左脚和右脚附近，这样即可用脚来启动和复位本发明的自动上饵机，垂钓者操作娴熟后，无需弯腰就可将钓钩放进饵料成型室13上好饵料，提高垂钓者的舒适性。

需要说明的是，饵料成型壳体1可设若干个，并且设有同等数量的第一支撑板32，同等数量的第二支撑板33和同等数量的伸缩装置31，每个饵料成型壳体1的饵料成型室13的形状各不相同，若干个饵料成型壳体1可将饵料制成若干种需要的形状，满足垂钓不同鱼种需要上不同形状饵料的要求。每个饵料成型室13的左成型壳体11均固定连接一个伸缩装置31，所有伸缩装置31的气缸均通过分支气管连通第一气泵5，并且每个分支气管均设有电磁阀，自动控制分支气管的连通和闭合。饵料输送管25连接饵料进料口14一端有若干分支输送管，每个分支输送管分别连接一个饵料成型壳体1的饵料进料口14，且每个分支输送管均设有手动阀门，垂钓时，只需打开与正在使用的饵料成型壳体1相连通的分支输送管的阀门，其他阀门保持闭合。

本发明的自动上饵机由控制器控制工作，只需按下启动开关，控制器就会控制第二气泵4增加气压室22中的气压，推动活塞23向上运动，从而将饵料存储室中的饵料挤压进入饵料成型室13，饵料在饵料成型室13内成形，在饵料进入饵料成型室13之前，把需要上饵料的钓钩从饵料成型壳体1上端的钓钩入口放入饵料成型室13内，当饵料成型室13内被饵料填满，钓钩就会被饵料包裹在中间，在饵料进饵料成型室13的过程中，控制器通过控制气压室22内的气压增加时间的长短来控制饵料的供给量，保证每次饵料的供给量相同；当饵料供给完成后，控制器就会停止气压的增加并同时控制第一气泵5工作，控制伸缩装置31带动左成型壳体11与右成型壳体12分离，分离到指定位置后即停止，钓鱼的人通过拿起钓线就可将上好饵料的鱼钩拿出来，然后按下自动上饵机的复位按钮，饵料成型室13就会回到初始状态，而气压室22则保持此时气压，上饵料的全过程都由控制器控制，全程自动，饵料形状和每次用量都能很好的达到要求。

上述说明是针对本发明较佳可行实施例的详细说明，但实施例并非用以限定本发明的专利申请范围，凡本发明所提示的技术精神下所完成的同等变化或修饰变更，均应属于本发明所涵盖专利范围。
