一种用于转基因水稻移栽的水培壮根装置的制造方法

本实用新型是一种用于转基因水稻移栽的水培壮根装置,属于农业设备领域。



背景技术:

现有技术中,植物转基因是通过转基因方法(如根癌农杆菌介导法,基因枪法)将外源基因导入植物细胞,外植体经过诱导培养、分化培养、筛选培养和生根培养后获得转基因植株并移栽到温室。这个过程需要植物细胞的分化和脱分化,周期长,最后往往转基因植株生根困难,导致转基因苗的移栽难以成活,降低了转化效率。在生根培养基上生长的转基因苗加入了筛选剂等物质,生根短而少,如果直接移栽到温室花盆里,根很容易腐烂从而导致转基因苗无法吸收水分和营养物质而死亡,所以需要一种装置来解决上述问题。



技术实现要素:

针对现有技术存在的不足,本实用新型目的是提供一种用于转基因水稻移栽的水培壮根装置,以解决上述背景技术中提出的问题,本实用新型使用方便,便于操作,稳定性好,可靠性高。

为了实现上述目的,本实用新型是通过如下的技术方案来实现:一种用于转基因水稻移栽的水培壮根装置,包括主体部分以及监测结构,所述主体部分包括橡胶垫、隔板、培养箱、培养板、通孔、注液口、可视条、控制器、顶板、LED灯条以及卡块,所述培养箱为立方体结构,所述培养箱的左侧通过合页与隔板安装在一起,所述隔板的下端与顶板装配在一起,所述顶板的上端装配有LED灯条,位于顶板左侧的隔板上端固定有橡胶垫,所述培养箱前侧端面的中间位置安装有控制器,所述培养箱前侧端面的右侧位置开设有可视条,所述培养箱上端面上安装有培养板,所述培养板上开设有通孔,所述培养箱内部的边缘位置安装有卡块且培养板位于卡块的上端,所述注液口位于培养箱右侧端面的上端位置。

所述监测结构包括温度传感器、单片机、无线通信模块以及显示屏,所述温度传感器安装在培养箱内部的底部端面上,所述显示屏位于控制器的前侧端面上,所述单片机以及无线通信模块位于控制器的内部,所述温度传感器的的输出端与单片机的输入端连接在一起,所述单片机的输出端与无线通信模块的输入端连接在一起,所述单片机的输出端与显示屏的输入端连接在一起。

进一步地,所述LED灯条设置有多根且多根LED灯条之间相互平行进行布置。

进一步地,所述通孔设置有多个且多个通孔之间等距进行排列。

进一步地,所述卡块设置有多个且多个卡块之间等距进行排列。

进一步地,所述单片机为51单片机。

进一步地,所述无线通信模块为4G通信模块。

本实用新型的有益效果:本实用新型的一种用于转基因水稻移栽的水培壮根装置,通过添加顶板以及LED灯条来实现模拟太阳光照射的目的,而橡胶垫的设计则实现对培养箱边缘的保护,防止由于隔板与培养箱直接接触造成培养箱损伤的情况出现,而卡块的添加则实现对培养板位置的限定,进而便于根据不同时间段水稻的水培壮根进行不同位置卡块的固定,该设计有效的提高了水培壮根的效率,而温度传感器的设计则实现对培养箱内部温度的监测,进而对壮根过程中水温进行监测,而无线通信模块则实现将温度传感器监测的数据传输到外界的接收设备中,进而达到了远距离监测的目的,本实用新型使用方便,便于操作,稳定性好,可靠性高。

附图说明

通过阅读参照以下附图对非限制性实施例所作的详细描述,本实用新型的其它特征、目的和优点将会变得更明显:

图1为本实用新型一种用于转基因水稻移栽的水培壮根装置的结构示意图;

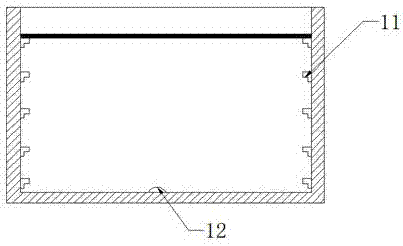

图2为本实用新型一种用于转基因水稻移栽的水培壮根装置中卡块的结构示意图;

图3为本实用新型一种用于转基因水稻移栽的水培壮根装置中温度传感器的工作原理示意图;

图中:1-橡胶垫、2-隔板、3-培养箱、4-培养板、5-通孔、6-注液口、 7-可视条、8-控制器、9-顶板、10-LED灯条、11-卡块、12-温度传感器、 13-单片机、14-无线通信模块、15-显示屏。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解,下面结合具体实施方式,进一步阐述本实用新型。

请参阅图1、图2以及图3,本实用新型提供一种技术方案:一种用于转基因水稻移栽的水培壮根装置,包括主体部分以及监测结构,主体部分包括橡胶垫1、隔板2、培养箱3、培养板4、通孔5、注液口6、可视条7、控制器8、顶板9、LED灯条10以及卡块11,培养箱3为立方体结构,培养箱3的左侧通过合页与隔板2安装在一起,隔板2的下端与顶板9装配在一起,通过添加顶板9以及LED灯条10来实现模拟太阳光照射的目的,而橡胶垫1的设计则实现对培养箱3边缘的保护,防止由于隔板2与培养箱3直接接触造成培养箱3损伤的情况出现,顶板9的上端装配有LED灯条10,位于顶板9左侧的隔板2上端固定有橡胶垫1,培养箱3前侧端面的中间位置安装有控制器8,培养箱3前侧端面的右侧位置开设有可视条7,培养箱3上端面上安装有培养板4,培养板4上开设有通孔5,培养箱3内部的边缘位置安装有卡块11且培养板4位于卡块11的上端,卡块11的添加则实现对培养板4位置的限定,进而便于根据不同时间段水稻的水培壮根进行不同位置卡块11的固定,该设计有效的提高了水培壮根的效率,注液口6位于培养箱3右侧端面的上端位置。

监测结构包括温度传感器12、单片机13、无线通信模块14以及显示屏15,温度传感器12安装在培养箱3内部的底部端面上,温度传感器12 的设计则实现对培养箱3内部温度的监测,进而对壮根过程中水温进行监测,显示屏15位于控制器8的前侧端面上,单片机13以及无线通信模块 14位于控制器8的内部,无线通信模块14则实现将温度传感器12监测的数据传输到外界的接收设备中,进而达到了远距离监测的目的,温度传感器12的的输出端与单片机13的输入端连接在一起,单片机13的输出端与无线通信模块14的输入端连接在一起,单片机13的输出端与显示屏15的输入端连接在一起。

LED灯条10设置有多根且多根LED灯条10之间相互平行进行布置,通孔5设置有多个且多个通孔5之间等距进行排列,卡块11设置有多个且多个卡块11之间等距进行排列,单片机13为51单片机,无线通信模块14 为4G通信模块。

具体实施方式:在进行使用时,首先工作人员对本实用新型进行检查,检查是否存在缺陷,如果存在缺陷的话就无法进行使用了,此时需要通知维修人员进行维修,如果不存在问题的话就可以进行使用,使用时,首先将培养基通过注液口6注入到培养箱3的内部,然后根据需要进行壮根的情况进行培养板4高度选择,选择完成后即可进行水培壮根操作了,另外位于培养箱3内部的温度传感器12对培养箱3内部的温度数据进行监测,监测的数据传输到单片机13,在单片机13中对其进行分析处理后传输到显示屏15中显示出来,另外数据通过无线通信模块14传输到外界的接收设备中,进而便于工作人员远距离的进行监测。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点,对于本领域技术人员而言,显然本实用新型不限于上述示范性实施例的细节,而且在不背离本实用新型的精神或基本特征的情况下,能够以其他的具体形式实现本实用新型。因此,无论从哪一点来看,均应将实施例看作是示范性的,而且是非限制性的,本实用新型的范围由所附权利要求而不是上述说明限定,因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外,应当理解,虽然本说明书按照实施方式加以描述,但并非每个实施方式仅包含一个独立的技术方案,说明书的这种叙述方式仅仅是为清楚起见,本领域技术人员应当将说明书作为一个整体,各实施例中的技术方案也可以经适当组合,形成本领域技术人员可以理解的其他实施方式。
