一种农用晾晒架的制作方法

本发明涉及农产品用架子领域，特别是涉及一种农用晾晒架。

背景技术：

种子收获后，因含水量高不易保存，必须进行一定的风干晾晒脱水过程，以往的做法是将种子铺于夯实的土地、柏油或水泥地面进行晾晒脱水，这样的处理往往因晾晒表面粗糙杂质多等因素造成种子的含杂量增加；种子晾晒主要为自然风干燥，以便后期储存。对现有的干燥方式进行改进一般依赖于全新的设备改进，对于自然风干的方式上的改进较少。于是市面上出现了采用晾晒架进行种子晾晒，从目前市面上晾晒架的结构看，其只能实现一层种子的晾晒，使得晾晒效率低下。

技术实现要素：

本发明主要解决的技术问题是提供一种农用晾晒架，解决了种子晾晒架难以自动控制，无法智能应对天气变化的问题。

为解决上述技术问题，本发明采用的一个技术方案是提供一种农用晾晒架，包括底座、顶盖、转轴、控制箱和料盘；所述转轴的上端固定在顶盖上，转轴的下端伸入底座中；所述底座内还固定有电机；所述电机通过皮带来驱动所述转轴；所述底座上安装有两根相对的转轴；每根转轴上均套装有多个料盘；所述转轴与料盘的轴向平行；两根转轴上的料盘间隔排列成层状结构；所述电机带动两根转轴上的料盘分别向外侧打开；所述底座内还设有所述控制箱；所述顶盖上还设有湿度传感器；所述湿度传感器通过线路与控制箱相连；所述控制箱通过线路连接电机；所述顶盖上还设有帆布棚；所述帆布棚包括圆形钢圈和帆布；所述帆布裁剪成筒状结构；筒状结构的一端包裹缝合在钢圈上，其另一端固定在顶盖的外沿上；所述顶盖上还设有用于捆扎帆布棚的搭扣。

优选的是，所述圆形钢圈的直径尺寸与顶盖的直径尺寸相同；所述帆布棚的表面上还设有平行于其轴的拉链。

优选的是，所述料盘为圆盘状的盛料容器；在料盘内还设有一层筛网层；两根转轴上的料盘向同侧方向打开；所述底座上还设有护栏；所述护栏位于料盘打开方向的另一侧；所述顶盖上还设有透气口。

本发明的有益效果是：提供一种农用晾晒架，其结构简单，通过电机驱动实现自动打开，而且采用穿插的层状结构，节约了大量的结构空间，使得通风方便；增设的感应装置能够及时的感知天气变化并进行自动回收，具有省时省力等优点。

附图说明

图1是本发明一种农用晾晒架的结构示意图；

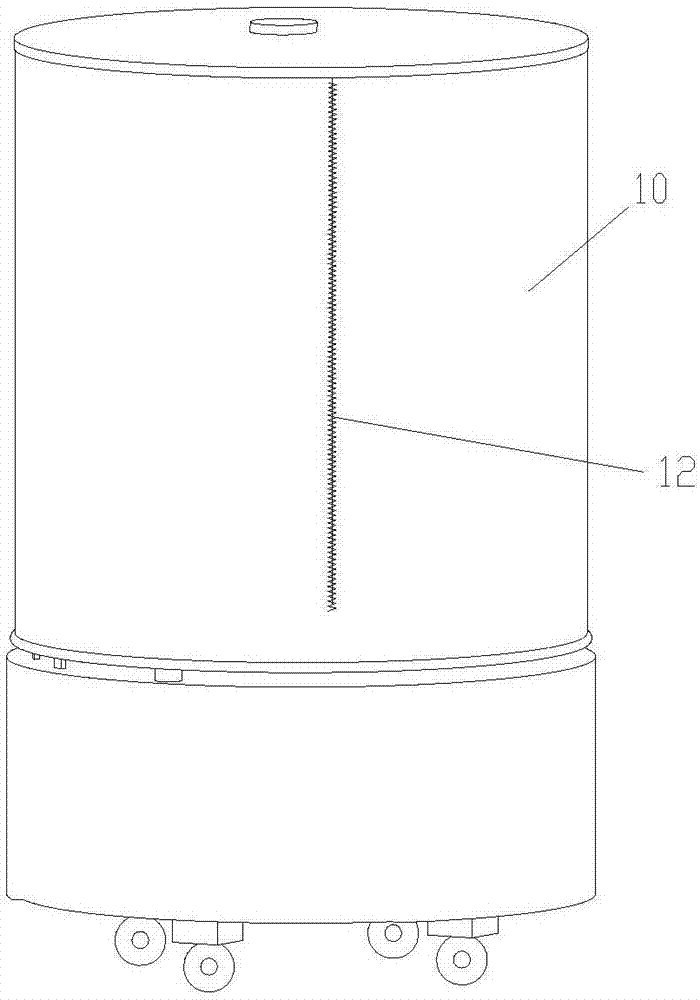

图2是农用晾晒架在帆布棚放下后的结构示意图；

附图中各部件的标记如下：1、底座；2、顶盖；3、转轴；4、控制箱；5、料盘；6、电机；8、湿度传感器；9、帆布棚；10、搭扣；11、筛网层；12、拉链；13、护栏；14、透气口。

具体实施方式

下面结合附图对本发明的较佳实施例进行详细阐述，以使本发明的优点和特征能更易于被本领域技术人员理解，从而对本发明的保护范围做出更为清楚明确的界定。

请参阅附图1和2，本发明实施例包括：

一种农用晾晒架，包括底座1、顶盖2、转轴3、控制箱4和料盘5；所述转轴3的上端固定在顶盖2上，转轴3的下端伸入底座1中；所述底座1内还固定有电机6；所述电机6通过皮带来驱动所述转轴3；所述底座1上安装有两根相对的转轴3；每根转轴3上均套装有多个料盘5；所述转轴3与料盘5的轴向平行；两根转轴3上的料盘5间隔排列成层状结构；所述电机6带动两根转轴上的料盘5分别向外侧打开；所述底座1内还设有所述控制箱4；所述顶盖2上还设有湿度传感器8；所述湿度传感器8通过线路与控制箱相连；当天气变化时，顶盖2上的湿度传感器8就会感知到空气湿度的变化，控制箱7就会控制电机6在雨水下落之前就进行自动控制，将料盘回收，避免种子被淋湿。所述控制箱4通过线路连接电机6；所述顶盖2上还设有帆布棚9；所述帆布棚9包括圆形钢圈和帆布；所述帆布裁剪成筒状结构；筒状结构的一端包裹缝合在钢圈上，其另一端固定在顶盖的外沿上；所述顶盖2上还设有用于捆扎帆布棚9的搭扣10。当农用晾晒架回收到仓库中后，通过帆布棚9可以将内部保护起来，防止大风或者雨水将种子破坏。所述圆形钢圈的直径尺寸与顶盖的直径尺寸相同；所述帆布棚9的表面上还设有平行于其轴的拉链12。所述料盘5为圆盘状的盛料容器；在料盘内还设有一层筛网层11；两根转轴上的料盘5向同侧方向打开；所述底座上还设有护栏13；所述护栏13位于料盘打开方向的另一侧；所述顶盖2上还设有透气口14。通过电机6的转动，两条皮带分别带动两根转轴产相对的反向转动，因此分别安装在不同转轴上的料盘也就产生了向两侧打开的运动，为了节省结构空间，两根转轴3上的料盘5采用间隔的穿插排列方法。该农用晾晒架，其结构简单，通过电机驱动实现自动打开，而且采用穿插的层状结构，节约了大量的结构空间，使得通风方便；增设的感应装置能够及时的感知天气变化并进行自动回收，具有省时省力等优点。

以上所述仅为本发明的实施例，并非因此限制本发明的专利范围，凡是利用本发明说明书内容所作的等效结构或等效流程变换，或直接或间接运用在其他相关的技术领域，均同理包括在本发明的专利保护范围内。

技术特征：

技术总结
本发明一种农用晾晒架，涉及农产品用架子领域，包括底座、顶盖、转轴、控制箱和料盘；转轴的上端固定在顶盖上，转轴的下端伸入底座中；底座内还固定有电机；电机通过皮带来驱动所述转轴；底座上安装有两根相对的转轴；每根转轴上均套装有多个料盘；转轴与料盘的轴向平行；两根转轴上的料盘间隔排列成层状结构；电机带动两根转轴上的料盘分别向外侧打开；底座内还设有所述控制箱；顶盖上还设有湿度传感器；湿度传感器通过线路与控制箱相连；控制箱通过线路连接电机；顶盖上还设有帆布棚；帆布棚包括圆形钢圈和帆布；帆布裁剪成筒状结构；筒状结构的一端包裹缝合在钢圈上，其另一端固定在顶盖的外沿上；顶盖上还设有用于捆扎帆布棚的搭扣。

技术研发人员：顾林男
受保护的技术使用者：苏州市经纬农产品有限公司
技术研发日：2017.04.25
技术公布日：2017.08.11
