一种用于农业种植挖沟的移动设备的制作方法

本发明涉及农业用具领域，特别是一种用于农业种植挖沟的移动设备。

背景技术：

农业用具就是在农业种植或者收割的时候用来辅助人工的机械装置，对于种植挖沟而言通常都是使用锹等等。

通常在进行大量种植一些植物的时候，通常都是先将地面进行水平或者竖直的挖沟，通常都是人工拿着工具进行操作，长时间弯腰，强度比较大，效率比较低，人工进行挖沟通常都不是呈直线的，影响种植效果，也影响美观，使用传统的工具，工具较多，操作不方便，因此为了解决这些问题，设计一种挖沟设备是很有必要的。

技术实现要素：

本发明的目的是为了解决上述问题，设计了一种用于农业种植挖沟的移动设备。

实现上述目的本发明的技术方案为，一种用于农业种植挖沟的移动设备，包括一号支撑板，所述一号支撑板右侧表面设有调整挖沟机构，所述一号支撑板下表面设有移动机构，所述一号支撑板左侧表面设有手部支撑机构，所述调整挖沟机构由开在一号支撑板侧表面中心处的一号竖直通孔、设置在一号竖直通孔内的竖直滑动块、铰链连接在竖直滑动块两相对侧表面上且位于一号支撑板左侧的一组折形摆动板、开在每个折形摆动板侧表面上的一组螺纹孔、设置在每个螺纹孔内的调整螺钉、开在一号支撑板左侧表面且位于一号竖直通孔两侧与调整螺钉相匹配的多组固定凹槽、嵌装在竖直滑动块下表面中心处的支撑圆杆、固定连接在支撑圆杆下端面上的承载圆环、设置在承载圆环内的二号转动轴承、设置在二号转动轴承内的转动把手、套装在转动把手一端面且位于一号支撑板右侧的转动圆形框架、嵌装在转动圆形框架侧表面上的多个折形倾斜框架、套装在每个折形倾斜框架上的倾斜承载斗、套装在转动把手上且位于一号支撑板左侧的橡胶垫层、固定连接在一号支撑板前表面中心处的矩形基座、设置在矩形基座前表面与一号支撑板之间的一组固定钉、嵌装在矩形基座前表面中心处的折形支撑架、套装在折形支撑架下端面上的微型犁地头共同构成的。

所述手部支撑机构由开在一号支撑板上端侧表面上的一号圆形通孔、嵌装在一号圆形通孔内的转动圆环、设置在转动圆环内的水平折形杆、套装在水平折形杆上且位于一号支撑板左侧的固定圆板、铰链连接在固定圆板侧表面上的两组l形支撑臂、开在一号支撑板侧表面上且与两组l形支撑臂相对应的两组固定凹槽、套装在水平折形杆上的推动圆筒共同构成的。

所述移动机构由固定连接在一号支撑板下表面两端处的一组条形固定块、设置在一组条形固定块之间的多个水平支撑杆、嵌装在每个条形固定块下表面中心处的折形支撑杆、嵌装在每个折形支撑杆侧表面上的水平圆杆、套装在每个水平圆杆上的一号转动轴承、套装在每个一号转动轴承上的滚动轮、设置在每个水平圆杆一端面上的t形限位块、嵌装在每个t形限位块前表面的条形切割片共同构成的。

所述一号支撑板侧纵截面为l形。

所述折形支撑架与一号支撑板前表面之间固定连接一组水平限位杆。

多组所述固定凹槽的数量为4-7组，多组所述固定凹槽等距离位于同一竖直线上。

多个所述折形倾斜框架的数量为5-9个，多个所述折形倾斜框架等角度位于同一圆周上。

所述竖直滑动块右侧表面嵌装一组与一号支撑板右侧表面相搭接的折形移动臂，每个所述折形移动臂一端面均套装与一号支撑板右侧表面相搭接的微型移动轮。

所述滚动轮与一号支撑板相平行。

多个所述水平支撑杆的数量为2-5个，每相邻一组所述水平支撑杆之间的距离相同。

利用本发明的技术方案制作的用于农业种植挖沟的移动设备，一种使用比较简单，挖沟效果良好，操作方便，减轻劳动强度，提高效率的装置。

附图说明

图1是本发明所述一种用于农业种植挖沟的移动设备的结构示意图；

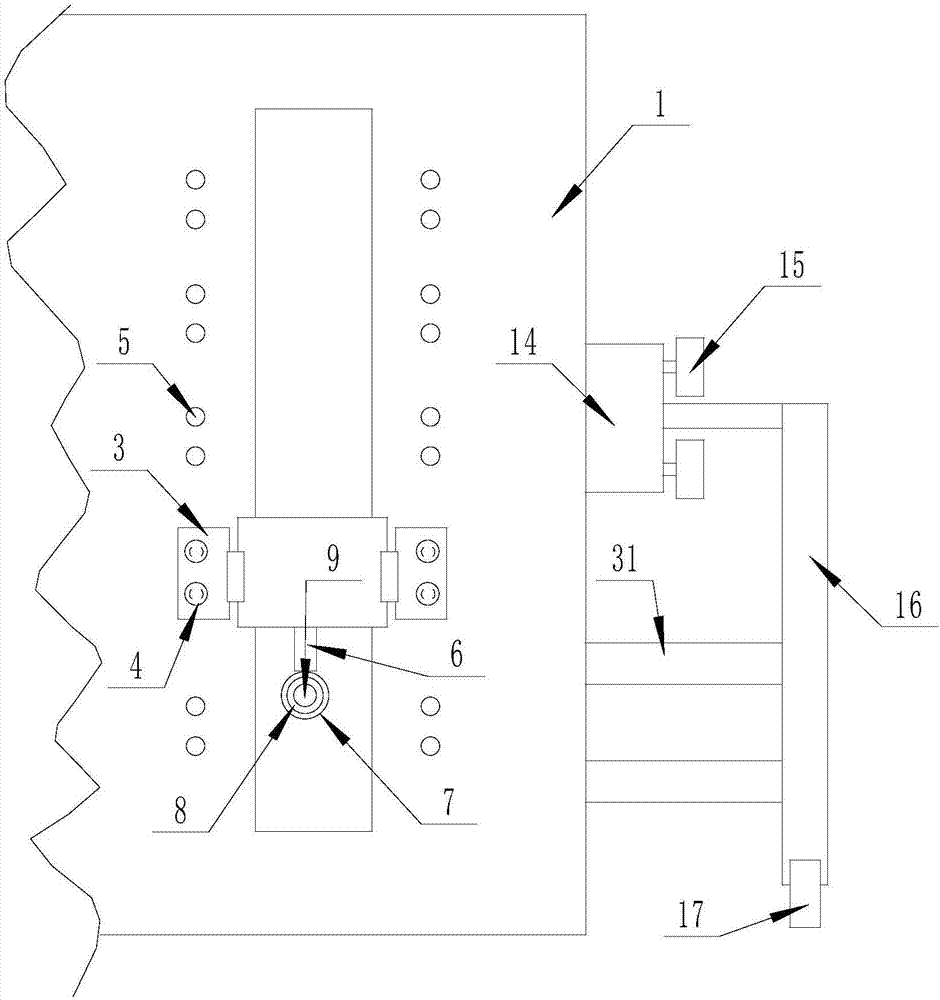

图2是本发明所述一种用于农业种植挖沟的移动设备的局部左视图；

图3是本发明所述一种用于农业种植挖沟的移动设备局部俯视图；

图4是本发明所述一种用于农业种植挖沟的移动设备中转动把手、转动圆形框架、折形倾斜框架和倾斜承载斗相配合的侧视图；

图5是本发明所述一种用于农业种植挖沟的移动设备中移动机构的侧视图；

图6是本发明所述一种用于农业种植挖沟的移动设备中移动机构的局部放大图；

图中，1、一号支撑板；2、竖直滑动块；3、折形摆动板；4、调整螺钉；5、固定凹槽；6、支撑圆杆；7、承载圆环；8、二号转动轴承；9、转动把手；10、转动圆形框架；11、折形倾斜框架；12、倾斜承载斗；13、橡胶垫层；14、矩形基座；15、固定钉；16、折形支撑架；17、微型犁地头；18、转动圆环；19、水平折形杆；20、固定圆板；21、l形支撑臂；22、推动圆筒；23、条形固定块；24、水平支撑杆；25、折形支撑杆；26、水平圆杆；27、一号转动轴承；28、滚动轮；29、t形限位块；30、条形切割片；31、水平限位杆；32、折形移动臂；33、微型移动轮。

具体实施方式

下面结合附图对本发明进行具体描述，如图1-6所示，一种用于农业种植挖沟的移动设备，包括一号支撑板1，所述一号支撑板1右侧表面设有调整挖沟机构，所述一号支撑板1下表面设有移动机构，所述一号支撑板1左侧表面设有手部支撑机构，所述调整挖沟机构由开在一号支撑板1侧表面中心处的一号竖直通孔、设置在一号竖直通孔内的竖直滑动块2、铰链连接在竖直滑动块2两相对侧表面上且位于一号支撑板1左侧的一组折形摆动板3、开在每个折形摆动板3侧表面上的一组螺纹孔、设置在每个螺纹孔内的调整螺钉4、开在一号支撑板1左侧表面且位于一号竖直通孔两侧与调整螺钉4相匹配的多组固定凹槽5、嵌装在竖直滑动块2下表面中心处的支撑圆杆6、固定连接在支撑圆杆6下端面上的承载圆环7、设置在承载圆环7内的二号转动轴承8、设置在二号转动轴承8内的转动把手9、套装在转动把手9一端面且位于一号支撑板1右侧的转动圆形框架10、嵌装在转动圆形框架10侧表面上的多个折形倾斜框架11、套装在每个折形倾斜框架11上的倾斜承载斗12、套装在转动把手9上且位于一号支撑板1左侧的橡胶垫层13、固定连接在一号支撑板1前表面中心处的矩形基座14、设置在矩形基座14前表面与一号支撑板1之间的一组固定钉15、嵌装在矩形基座14前表面中心处的折形支撑架16、套装在折形支撑架16下端面上的微型犁地头17共同构成的；所述手部支撑机构由开在一号支撑板1上端侧表面上的一号圆形通孔、嵌装在一号圆形通孔内的转动圆环18、设置在转动圆环18内的水平折形杆19、套装在水平折形杆19上且位于一号支撑板1左侧的固定圆板20、铰链连接在固定圆板20侧表面上的两组l形支撑臂21、开在一号支撑板1侧表面上且与两组l形支撑臂21相对应的两组固定凹槽、套装在水平折形杆19上的推动圆筒22共同构成的；所述移动机构由固定连接在一号支撑板1下表面两端处的一组条形固定块23、设置在一组条形固定块23之间的多个水平支撑杆24、嵌装在每个条形固定块23下表面中心处的折形支撑杆25、嵌装在每个折形支撑杆25侧表面上的水平圆杆26、套装在每个水平圆杆26上的一号转动轴承27、套装在每个一号转动轴承27上的滚动轮28、设置在每个水平圆杆26一端面上的t形限位块29、嵌装在每个t形限位块29前表面的条形切割片30共同构成的；所述一号支撑板1侧纵截面为l形；所述折形支撑架16与一号支撑板1前表面之间固定连接一组水平限位杆31；多组所述固定凹槽5的数量为4-7组，多组所述固定凹槽5等距离位于同一竖直线上；多个所述折形倾斜框架11的数量为5-9个，多个所述折形倾斜框架11等角度位于同一圆周上；所述竖直滑动块2右侧表面嵌装一组与一号支撑板1右侧表面相搭接的折形移动臂32，每个所述折形移动臂32一端面均套装与一号支撑板1右侧表面相搭接的微型移动轮33；所述滚动轮28与一号支撑板1相平行；多个所述水平支撑杆24的数量为2-5个，每相邻一组所述水平支撑杆24之间的距离相同。

本实施方案的特点为，将一号支撑板1侧表面中心开有一号竖直通孔，将竖直滑动块2安装在一号竖直通孔内，通过人工调整上升和下降的距离，使得竖直滑动块2，在所对应的一号竖直通孔内进行上下移动，移动方便，如果需要进行固定位置，将每个折形摆动板3上螺纹孔内的调整螺钉4与所对应的固定凹槽5进行拧动固定，使得竖直滑动块2进行固定，承载圆环7通过支撑圆杆6与竖直滑动块2进行连接，转动把手9通过二号转动轴承8与承载圆环7进行连接，通过手握转动把手9上的橡胶垫层13使得转动把手9进行转动，带动转动圆形框架10进行转动，通过多个折形倾斜框架11带动每个折形倾斜框架11上的倾斜承载斗12对需要进行挖沟的地面进行水平挖沟，矩形基座14通过一组固定钉15与一号支撑板1进行连接，折形支撑架16通过一组水平限位杆31与矩形基座14进行连接，将微型犁地头17套装在折形支撑架16上，在转动圆形框架10进行转动挖沟的时候，微型犁地头17在后面将沟内的土进行简单的刮动，一种使用比较简单，挖沟效果良好，操作方便，减轻劳动强度，提高效率的装置。

在本实施方案中，将一号支撑板1侧表面中心开有一号竖直通孔，将竖直滑动块2安装在一号竖直通孔内，通过人工调整上升和下降的距离，使得竖直滑动块2，在所对应的一号竖直通孔内进行上下移动，如果需要进行固定位置，将每个折形摆动板3上螺纹孔内的调整螺钉4与所对应的固定凹槽5进行拧动固定，使得竖直滑动块2进行固定，承载圆环7通过支撑圆杆6与竖直滑动块2进行连接，转动把手9通过二号转动轴承8与承载圆环7进行连接，通过手握转动把手9上的橡胶垫层13使得转动把手9进行转动，带动转动圆形框架10进行转动，通过多个折形倾斜框架11带动每个折形倾斜框架11上的倾斜承载斗12对需要进行挖沟的地面进行水平挖沟，矩形基座14通过一组固定钉15与一号支撑板1进行连接，折形支撑架16通过一组水平限位杆31与矩形基座14进行连接，将微型犁地头17套装在折形支撑架16上，在转动圆形框架10进行转动挖沟的时候，微型犁地头17在后面将沟内的土进行简单的刮动，在此装置使用的时候需要进行移动，将条形固定块23固定连接在一号支撑板1下表面，多个水平支撑杆24用来支撑一组条形固定块23的，水平圆杆26通过折形支撑杆25与条形固定块23下表面进行连接，滚动轮28通过一号转动轴承27与所对应的水平圆杆26进行连接，此时滚动轮28接触地面，t形限位块29用来限制滚动轮28的，条形切割片30用来在移动的过程中对堆积的土进行有效的拨动，便于行走，在移动过程中，需要对此装置进行施加推动力，水平折形噶你9通过转动圆环18与一号支撑板1进行连接，可以选择进行转动，将固定圆板20套装在水平折形杆19上，将固定圆板20上的两组l形支撑臂21与所对应的固定凹槽进行连接，此时水平折形杆19不能转动，手握水平折形噶你9上的推动圆筒22给此装置进行施加推动力，折形移动臂32和每个折形移动臂32一端面上微型移动轮33用来辅助和限制竖直滑动块2的移动，通过实际想要挖沟的深度进行调整竖直移动块2下降的距离。

实施例2：二号转动轴承8可替换成转动圆环同样也能达到转动的效果，其他结构与实施例1相同。

上述技术方案仅体现了本发明技术方案的优选技术方案，本技术领域的技术人员对其中某些部分所可能做出的一些变动均体现了本发明的原理，属于本发明的保护范围之内。
