便捷式电动割草机的制作方法

本发明涉及园林器械领域，具体地，涉及一种便捷式电动割草机。

背景技术：

割草机又称除草机、剪草机、草坪修剪机等，割草机是一种用于修剪草坪、植被等的机械工具，有柴油机和汽油机之分。它是由刀盘、发动机、行走轮、行走机构、刀片、扶手、控制等部分组成。刀片利用发动机的高速旋转输出速度大大提高，节省了除草工人的作业时间，减少了大量的人力资源。在畜牧业机械化高度发展的国家，新型割草机的研究向着高速、节能的方向发展。

割草机一般都是电动型，工作人员只需要掌握好方向即可，但是现有技术中的割草机不仅功能单一，而且操作繁琐，尤其是在开关割草机方面，必须要调节总控制开关才能控制割草机的工作状态，如果使用者频繁离开就十分繁琐，而且如果使用者没有抓稳扶手，则割草机就会自动运动，可能会导致危险事故。

因此，提供一种在使用过程中，使用者可以很便捷地控制割草机的快关，实现松手即停效果，而且功能丰富的便捷式电动割草机是本发明亟需解决的问题。

技术实现要素：

针对上述技术问题，本发明的目的是克服现有技术中的割草机不仅功能单一，而且操作繁琐的问题，从而提供一种在使用过程中，使用者可以很便捷地控制割草机的快关，实现松手即停效果，而且功能丰富的便捷式电动割草机。

为了实现上述目的，本发明提供了一种便捷式电动割草机，所述便捷式电动割草机包括：割草机本体、电动轮、扶杆、扶手、副开关、压板和割草刀组件，所述割草机本体的下表面设置有多个所述电动轮，所述电动轮与所述割草机本体中的第一电机电连接，所述割草机本体的下表面还设置有第一凹槽，所述割草刀组件设置在所述第一凹槽中，并且与所述割草机本体中的第二电机电连接，所述割草机本体的侧面固定有两根平行设置的扶杆，所述扶杆上分别设置有扶手；其中，所述扶手的下表面设置有第二凹槽，所述第二凹槽中设置有副开关，副开关为按压式开关，所述压板的一侧与所述第二凹槽的内壁相铰接，且所述压板与所述第二凹槽之间设置有弹簧，所述压板能够压住所述副开关，所述割草机本体的侧面上还设置有主开关，所述主开关、所述副开关、电源、第一电机和第二电机构成一条回路。

优选的，两根所述扶杆之间设置有储物篓。

优选的，所述割草刀组件包括：刀片和伸缩杆，所述伸缩杆的上端与所述割草机本体内部的第二电机的输出轴相连，所述伸缩杆的下端分别设置有多个所述刀片，所述伸缩杆能够沿着竖直方向伸缩。

优选的，所述割草机本体上与石块铲相对的一侧还设置有杂草收集箱，所述杂草收集箱的下表面设置有开口，所述杂草收集箱的内部固定有吸风机，所述吸风机的吸风口朝向所述开口。

优选的，所述割草机本体上与所述扶杆相对的一侧设置有石块铲。

优选的，所述石块铲上的腔体中设置有多条防滑凸起。

优选的，所述割草机本体的内壁设置有吸音海绵。

优选的，割草机本体的上表面还设置有散热窗口，所述散热窗口与所述割草机本体的内部相连通。

根据上述技术方案，本发明提供的便捷式电动割草机中所述第二电机驱动所述割草刀组件进行割草工作，所述第一电机驱动所述电动轮运动，本发明中的扶手的下表面设置有副开关和压板，当使用者手握所述扶手时，所述压板旋转至所述第一凹槽中，并且按压所述副开关，所述副开关由断开状态转换成闭合状态，当使用者松手或者将手从所述扶手上拿开后，所述压板由于所述弹簧的弹力而弹开，从而所述压板与所述副开关分离，所述副开关由闭合状态转换成断开状态。本发明的割草机在使用时，先打开位于所述割草机本体侧面的主开关，当工作人员手握所述扶手后，所述电动轮和割草刀组件都开始工作。本发明的便捷式电动割草机克服现有技术中的割草机不仅功能单一，而且操作繁琐的问题。

本发明的其他特征和优点将在随后的具体实施方式部分予以详细说明。

附图说明

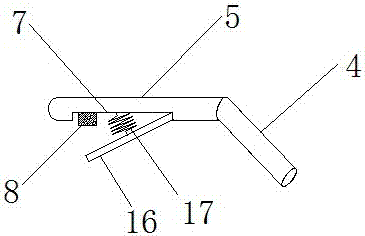

附图是用来提供对本发明的进一步理解，并且构成说明书的一部分，与下面的具体实施方式一起用于解释本发明，但并不构成对本发明的限制。在附图中：图1是本发明的一种优选实施方式下提供的便捷式电动割草机的结构示意图；图2是本发明的一种优选实施方式下提供的便捷式电动割草机上扶手的结构示意图；图3是本发明的一种优选实施方式下提供的便捷式电动割草机上割草机本体的内部结构示意图；图4是本发明的一种优选实施方式下提供的便捷式电动割草机上杂草收集箱的结构示意图。

附图标记说明：1割草机本体；2电动轮；31杂草收集箱；32吸风机；33开口；4扶杆；5扶手；6储物篓；7第二凹槽；8副开关；9散热窗口；10第一凹槽；11刀片；12石块铲；13伸缩杆；14吸音海绵；15第二电机；16压板；17弹簧；18主开关；19第一电机；20电源；21腔体。

具体实施方式

以下结合附图对本发明的具体实施方式进行详细说明。应当理解的是，此处所描述的具体实施方式仅用于说明和解释本发明，并不用于限制本发明。

在本发明中，在未作相反说明的情况下，“上、下、内、外”等包含在术语中的方位词仅代表该术语在常规使用状态下的方位，或为本领域技术人员理解的俗称，而不应视为对该术语的限制。

如图1-4所述，本发明提供了一种便捷式电动割草机，所述便捷式电动割草机包括：割草机本体1、电动轮2、扶杆4、扶手5、副开关8、压板16和割草刀组件，所述割草机本体1的下表面设置有多个所述电动轮2，所述电动轮2与所述割草机本体1中的第一电机19电连接，所述割草机本体1的下表面还设置有第一凹槽10，所述割草刀组件设置在所述第一凹槽10中，并且与所述割草机本体1中的第二电机15电连接，所述割草机本体1的侧面固定有两根平行设置的扶杆4，所述扶杆4上分别设置有扶手5；其中，所述扶手5的下表面设置有第二凹槽7，所述第二凹槽7中设置有副开关8，副开关8为按压式开关，所述压板16的一侧与所述第二凹槽7的内壁相铰接，且所述压板16与所述第二凹槽7之间设置有弹簧17，所述压板16能够压住所述副开关8，所述割草机本体1的侧面上还设置有主开关18，所述主开关18、所述副开关8、电源20、第一电机19和第二电机15构成一条回路。

根据上述技术方案，本发明提供的便捷式电动割草机中所述第二电机驱动所述割草刀组件进行割草工作，所述第一电机19驱动所述电动轮2运动，本发明中的扶手5的下表面设置有副开关8和压板16，当使用者手握所述扶手5时，所述压板16旋转至所述第一凹槽10中，并且按压所述副开关8，所述副开关8由断开状态转换成闭合状态，当使用者松手或者将手从所述扶手5上拿开后，所述压板16由于所述弹簧17的弹力而弹开，从而所述压板16与所述副开关8分离，所述副开关8由闭合状态转换成断开状态。本发明的割草机在使用时，先打开位于所述割草机本体1侧面的主开关18，当工作人员手握所述扶手5后，所述电动轮2和割草刀组件都开始工作。本发明的便捷式电动割草机克服现有技术中的割草机不仅功能单一，而且操作繁琐的问题。

在本发明的一种优选的实施方式中，两根所述扶杆4之间设置有储物篓6，所述储物篓6可以方便工作人员放置物品，且所述储物篓6还能够沿着所述扶杆4的长度方向滑动，工作人员可以根据需要调节所述储物篓6的位置。

在本发明的一种优选的实施方式中，所述割草刀组件包括：刀片11和伸缩杆13，所述伸缩杆13的上端与所述割草机本体1内部的第二电机15的输出轴相连，所述伸缩杆13的下端分别设置有多个所述刀片11，所述伸缩杆13能够沿着竖直方向伸缩，在使用前，调节所述伸缩杆13的长度，从而间接地调节所述刀片11的高度，则可以确定草坪的修剪高度，在使用时，启动所述第二电机15，所述第二电机15驱动所述伸缩杆13转动，从而带动所述刀片11转动，实现修剪功能。

在本发明的一种优选的实施方式中，所述割草机本体1上与石块铲12相对的一侧还设置有杂草收集箱31，在所述刀片11完成割草工作后，所述杂草收集箱31可以将割断的草都收集起来，方便工作人员处理。其中，所述杂草收集箱31的下表面设置有开口33，所述杂草收集箱31的内部固定有吸风机32，所述吸风机32的吸风口朝向所述开口33，在使用过程中，位于所述杂草收集箱31下方割断的杂草，所述吸风机32可以有效地将其从所述吸风口中收集到所述杂草收集箱31中。

在割草的过程中，经常会出现草坪上的石块打断刀片的现象，则在本发明的一种优选的实施方式中，所述割草机本体1上与所述扶杆4相对的一侧设置有石块铲12，所述石块铲12设置在割草机的运动的前部，当草坪中有石块时，所述石块铲12可以将石块铲起并且收集起来，防止石块损坏刀片。

本发明中为了使得被所述石块铲12铲起的石块不易再次掉落，在本发明的一种优选的实施方式中，所述石块铲12上的腔体21中设置有多条防滑凸起，所述多条防滑凸起可以起到防滑的作用，使得石块不易从所述腔体21中掉落。

本发明为了进一步增大割草机的降噪能力，在本发明的一种优选的实施方式中，所述割草机本体1的内壁设置有吸音海绵14，所述吸音海绵14能够有效地吸收所述电机等部件产生的噪音，从而减小噪音污染。

在本发明的一种优选的实施方式中，割草机本体1的上表面还设置有散热窗口9，所述散热窗口9与所述割草机本体1的内部相连通，所述散热窗口9可以对所述割草机本体进行有效地散热，防止所述割草机本体1中的部件发生过热损坏现象。

以上结合附图详细描述了本发明的优选实施方式，但是，本发明并不限于上述实施方式中的具体细节，在本发明的技术构思范围内，可以对本发明的技术方案进行多种简单变型，这些简单变型均属于本发明的保护范围。

另外需要说明的是，在上述具体实施方式中所描述的各个具体技术特征，在不矛盾的情况下，可以通过任何合适的方式进行组合，为了避免不必要的重复，本发明对各种可能的组合方式不再另行说明。

此外，本发明的各种不同的实施方式之间也可以进行任意组合，只要其不违背本发明的思想，其同样应当视为本发明所公开的内容。
