一种后双开门割草机的制作方法

本实用新型涉及一种割草机，特别涉及一种后双开门割草机。

背景技术：

割草机是一种家庭或公司广泛使用的一种除草的机械，它具有除草迅速、修建整齐的特点。现有的割草机按照使用环境的不同可分为草坪绿化割草机、农业割草机，按照驱动能源来区分可分为电动割草机、油动割草机和人力割草机，按照操作方法区分，可分为手动割草机、半自动割草机，全自动割草机，割草机的种类很多，这是因为割草机的使用范围决定的，一种割草机只能在一定的范围内进行割草，无法快速的移动，此外割草机割草的高度通常都是固定的，无法进行实时的调节，如此，就大大的限制了割草机的使用范围，因此如何研制一种移动快速、兼顾割草速度快的高效割草机一直是割草机的生产厂家和割草机使用者所追求的目的。

技术实现要素：

本实用新型提出了一种后双开门割草机，解决了现有技术中割草机功能单一、割草速度慢的问题，通过设有动力传动箱，可以提供持续的动力进行割草，通过设有伸缩气缸，可以左右摆动使割草的范围更大、效率更高，通过设有高度调节板可以调节割草的高度，使割草机的使用范围更广泛，通过设有牵引连接板，可以使本实用新型被其它的移动机械牵引、搭载，从而使割草和转移更加方便，相对于现有的割草机，本实用新型使割草机的功能更加全面、割草效率更高，使用起来更加的方便。

为了解决上述技术问题，本实用新型提供了如下的技术方案：

本实用新型一种后双开门割草机，包括部件安装罩、滑动导向套和动力传动 箱，所述部件安装罩的顶端通过两个可调连接板连接第一导向轴的两端，所述第一导向轴套接所述滑动导向套，所述滑动导向套两端连接U形连接臂的两端，所述U形连接臂的中部连接弯臂的一端，所述弯臂的另一端通过调节滚轮组嵌合连接第二导向轴，所述第二导向轴的两端通过支撑板固定设置于所述部件安装罩的顶端，所述部件安装罩的顶端通过动力安装板连接所述动力传动箱，所述动力传动箱通过传动轴连接主动皮带轮，所述主动皮带轮通过皮带连接从动皮带轮，所述从动皮带轮轴向连接旋转刀轴，所述旋转刀轴上设有割草刀片，所述部件安装罩的底端连接设有高度调整板，所述部件安装罩底端的一侧通过轴承座连接支撑轮辊，所述部件安装罩的一侧设有双开门，且所述双开门连接设有把手。

作为本实用新型的一种优选技术方案，所述可调连接板的一侧安装设有伸缩气缸，且所述伸缩气缸的伸缩轴连接至所述滑动导向套的一端。

作为本实用新型的一种优选技术方案，所述部件安装罩的一侧连接设有加固安装板。

作为本实用新型的一种优选技术方案，所述U形连接臂的两端以及中部各自设有牵引连接板。

本实用新型所达到的有益效果是：本实用新型的结构简单，造价低廉，且实用性强，解决了现有技术中割草机功能单一、割草速度慢的问题，通过设有动力传动箱，可以提供持续的动力进行割草，通过设有伸缩气缸，可以左右摆动使割草的范围更大、效率更高，通过设有高度调节板可以调节割草的高度，使割草机的使用范围更广泛，通过设有牵引连接板，可以使本实用新型被其它的移动机械牵引、搭载，从而使割草和转移更加方便，相对于现有的割草机，本实用新型使割草机的功能更加全面、割草效率更高，使用起来更加的方便。

附图说明

附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。在附图中：

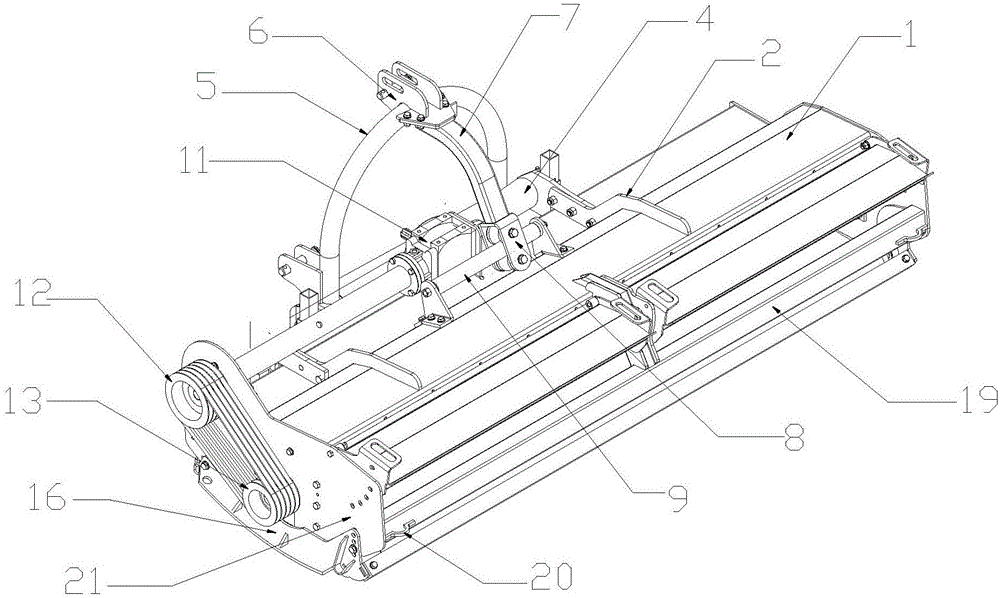

图1是本实用新型的主观结构示意图；

图2是本实用新型的俯视结构示意图；

图3是本实用新型的仰视结构示意图；

图中：1、部件安装罩；2、可调连接板；3、第一导向轴；4、滑动导向套； 5、U形连接臂；6、牵引连接板；7、弯臂；8、调节滚轮组；9、第二导向轴；10、动力安装板；11、动力传动箱；12、主动皮带轮；13、从动皮带轮；14、旋转刀轴；15、割草刀片；16、高度调整板；17、支撑轮辊；18、伸缩气缸；19、双开门；20、把手；21、加固安装板。

具体实施方式

以下结合附图对本实用新型的优选实施例进行说明，应当理解，此处所描述的优选实施例仅用于说明和解释本实用新型，并不用于限定本实用新型。

实施例1

如图1-3所示,本实用新型提供一种后双开门割草机，包括部件安装罩1、滑动导向套4和动力传动箱11，部件安装罩1的顶端通过两个可调连接板2连接第一导向轴3的两端，第一导向轴3套接滑动导向套4，滑动导向套4两端连接U形连接臂5的两端，U形连接臂5的中部连接弯臂7的一端，弯臂7的另一端通过调节滚轮组8嵌合连接第二导向轴9，第二导向轴9的两端通过支撑板固定设置于部件安装罩1的顶端，部件安装罩1的顶端的一侧通过动力安装板10连接动力传动箱11，动力传动箱11通过传动轴连接主动皮带轮12，主动皮带轮12通过皮带连接从动皮带轮13，从动皮带轮13轴向连接旋转刀轴14，旋转刀轴14上设有割草刀片15，用于切割草体，部件安装罩1的底端连接设有高度调整板16，可以调节高度实现割草高度的调节，部件安装罩1底端的一侧通过轴承座连接支撑轮辊17，部件安装罩1的一侧设有双开门19，便于排出草体以及便于维护本实用新型，且双开门19连接设有把手20，使操作更加方便快捷。

进一步，可调连接板2的一侧安装设有伸缩气缸18，且伸缩气缸18的伸缩轴连接至滑动导向套4的一端，当伸缩气缸动作时，第一导向轴3相对于滑动导向套4以及调节滚轮组8相对于第二导向轴9作相对移动，实现割草机构的左右摆动，扩大了本实用新型的割草范围。

部件安装罩1的一侧连接设有加固安装板21，可以更好的承受割草的传动、受力部件的动力，使本实用新型更加耐用。

U形连接臂5的两端以及中部各自设有牵引连接板6，可以使本实用新型被其它的机械设备牵引、搭载并且保持稳定，使本实用新型更好的进行割草作业。

本实用新型的结构简单，造价低廉，且实用性强，解决了现有技术中割草机功能单一、割草速度慢的问题，通过设有动力传动箱11，可以提供持续的动力进行割草，通过设有伸缩气缸18，可以左右摆动使割草的范围更大、效率更高，通过设有高度调整板16可以调节割草的高度，使割草机的使用范围更广泛，通过设有牵引连接板6，可以使本实用新型被其它的移动机械牵引、搭载，从而使割草和转移更加方便，相对于现有的割草机，本实用新型使割草机的功能更加全面、割草效率更高，使用起来更加的方便。
