模块式活水产品运输暂养系统的制作方法

本发明涉及一种水产养殖运输设备，属于水产养殖领域。

背景技术：

活鲜水产品上市，水产品在各地区之间的运输转移中，尽量降低运输成本，同时保持活鲜水产品的存活率，是活鲜水产品运输的基本要求。如养殖场至终端销售之间运输途中需要保证水产品存活率，避免水产品出现存活率低造成损失，其运输通常采用水箱和供氧设备，虽然采用水箱和供氧设备这种方式对运输活鲜水产品运输的存活率有一定的效果，但是运输中的活鲜水产品会不断排出二氧化碳，其二氧化碳在水中积累增加，导致养殖水的ph值升高，同时，活鲜水产品的排泄物将转化为氨，其氨对活鲜水产品有致命的毒害，因此，仅仅依靠增加供氧设备很难有效的改善运输中活鲜水产品存活率。

技术实现要素：

本发明的目的是，为了解决现有活鲜水产品运输存在上述的技术问题，提供一种模块式活水产品运输暂养系统。

实现本发明目的的模块式活水产品运输暂养系统，由固定模块、水处理模块、养殖模块、连接管路和循环泵组成，所述的固定模块为水处理模块和养殖模块的多个组合式固定体，各组合式固定体使水处理模块和养殖模块形成相互组合的分体式结构运输暂养系统，所述的水处理模块由过滤装置、供氧机和制冷机组成；所述的养殖模块由一个或多个养殖水箱组成；所述的水处理模块和养殖水箱安装在固定模块的组合式固定体上，所述过滤装置、供氧机、制冷机和养殖水箱之间通过连接管路连接，并在连接管路上设有循环泵，使养殖水在连接管路和循环泵作用下，形成养殖模块养殖水循环流动处理使用；所述的过滤装置用于过滤净化养殖水箱的养殖水，使养殖水进行过滤净化循环使用；所述的供氧机用于为养殖水箱的养殖水补充氧气；所述的制冷机用于控制养殖水的使用温度。

进一步的，所述的过滤装置由固体过滤器和生物净化器组成，所述的固体过滤器为沙滤罐，该沙滤罐用于过滤养殖水箱的固体杂质，所述的生物净化器为填充有生物填料的过水水箱，该生物净化器用于在养殖水中寄生硝化细菌和去除养殖水中的二氧化碳。

进一步的，所述的组合式固定体呈一字形排列，所述的水处理模块和养殖水箱呈一字排列组合安装在组合式固定体上，其水处理模块在前，养殖水箱在后。

进一步的，所述的水处理模块安装在固定模块前端，养殖水箱位于水处理模块后侧，与水处理模块呈直线分布。

进一步的，所述的组合式固定体由支架脚和固定平台组成，各固定平台之间设有相互连接的连接固定件，所述的支架脚将固定平台固定在运输平面上。

进一步的，所述生物净化器至少有一个以上，各生物净化器分别设在各养殖水箱的后侧；所述的生物净化器设有入水口和出水口，该入水口设在过水水箱低位，出水口设在过水水箱高位。

进一步的，所述的养殖水箱为方形箱体，养殖水箱设有入水接口和出水接口，该入水接口与固体过滤器的出水口通过连接管路相接通，出水接口与生物净化器的入水口通过另一连接管路相接通。

进一步的，所述的入水接口和出水接口设在养殖水箱低位对称的一对角或两对角位置处，所述的入水接口和出水接口可互相转换，以便使多个养殖水箱相互组合。

进一步的，所述养殖水箱的养殖水通过连接管路直接排入，该连接管路连接至养殖水箱的上方，出水接口为设在养殖水箱低位对称的一对角或两对角位置处的连接通孔，所述对角位置的连接通孔可互相转换，以便使多个养殖水箱相互组合。

进一步的，所述的多个组合式固定体上设有一密闭式设备台架，该密闭式设备台架由若干条型材/方管和透明玻璃板制作而成，所述的固体过滤器、供氧机、制冷机和循环泵位于密闭式设备台架内。

进一步的，所述的沙滤罐设有反冲洗出口。

本发明具有以下突出的实质性特点和显著的进步：

1、本发明由固定模块、水处理模块、养殖模块、连接管路和循环泵组成，所述的固定模块分别为水处理模块和养殖模块的多个组合式固定体，各组合式固定体可相互组合形成水处理模块和养殖模块的整体固定体，因此，本发明可以根据需求增加或者减少养殖模块(即养殖水箱)的数量，安装简单方便，应用更加实用。

2、本发明的水处理模块由过滤装置、供氧机和制冷机组成，其过滤装置由固体过滤器和生物净化器组成，因此，本发明能够有效提高去除养殖水二氧化碳，增加溶氧量，可减少纯氧机的开机时间，具有节能环保功能；而生物净化器的有生物填料具有寄生硝化细菌，还具有有效提高除去水中二氧化碳的特点，因此，本发明在活鲜水产品运输途中无需经常换水，具有长时间保持良好水质的效果。

3、本发明的养殖水箱低位一对角或两对角处设有入水接口和出水接口，使养殖水过滤后由生物净化器低部流进养殖水箱高位，即由低处喷向水的高位，生物净化器的入水口设在过水水箱低位，出水口设在过水水箱上位，使用后的养殖水由生物净化器低部流进生物净化器内，由低处喷向水的高位，因此，本发明可有效提高养殖水供氧效果，进一步提高寄生硝化细菌和除去水中二氧化碳的功能。

4、本发明的组合式固定体呈一字形排列，所述的水处理模块和养殖水箱呈一字排列组合安装在组合式固定体上，因此，应用在输送车上容易组装，使用便捷，且前后一字形排列，其水处理模块在前，养殖水箱在后，可使应用在汽车运输上使汽车行驶更加稳定。

附图说明

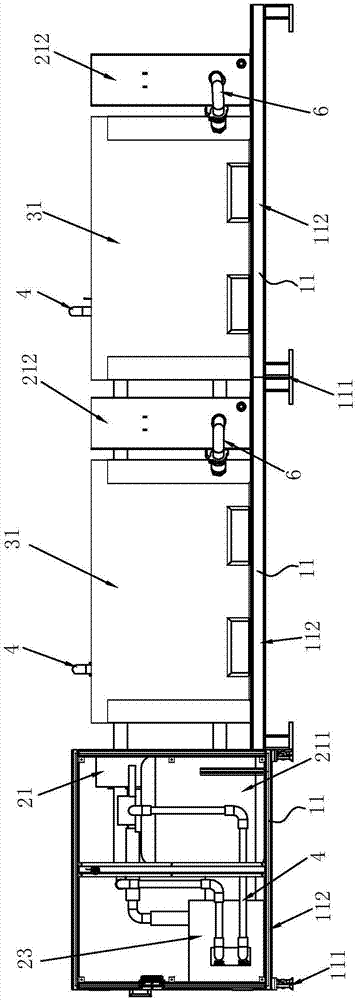

图1为本发明实施例1的结构示意图。

图2为本发明实施例1的主视图。

图3为图2的俯视图。

图4为图2的侧视图。

图5为本发明实施例2的结构示意图。

图6为图5的俯视图。

具体实施方式

以下结合附图对本发明作进一步的详细说明。

实施例1：

如图1至图4所示的模块式活水产品运输暂养系统，由固定模块1、水处理模块2、养殖模块3、连接管路4和循环泵5组成，所述的固定模块1为水处理模块2和养殖模块3的多个组合式固定体11，各组合式固定体11使水处理模块2和养殖模块3形成相互组合的分体式结构运输暂养系统，所述的水处理模块2由过滤装置21、供氧机22和制冷机23组成；所述的养殖模块3由一个或多个养殖水箱31组成；所述的水处理模块2和养殖水箱31安装在固定模块1的组合式固定体11上，所述过滤装置21、供氧机22、制冷机23和养殖水箱31之间通过连接管路4连接，并在连接管路4上设有一循环泵5，使养殖水在连接管路4和循环泵5作用下，形成循环流动处理使用；所述的过滤装置21用于过滤净化养殖水箱31的养殖水，使养殖水进行过滤净化循环使用；所述的供氧机22用于为养殖水箱31的养殖水补充氧气；所述的制冷机23用于控制养殖水的使用温度，能够提供给水产品一个适合的水温，可调节温度为2至40摄氏度。

实施例中，所述固定模块1中的组合式固定体11由支架脚111和固定平台112组成，各固定平台112之间设有相互连接的连接固定件，所述的支架脚111将固定平台112固定在运输平面上，该运输平面包括货车车厢、推拉车等等。所述的组合式固定体11呈一字形排列，所述的水处理模块2和养殖水箱31呈一字排列组合安装在组合式固定体11上，其水处理模块2在前，养殖水箱31在后。具体的，所述水处理模块2安装在固定模块1前端，即各组合式固定体11的前端，养殖水箱31位于水处理模块2后侧，与水处理模块2呈直线分布，如多个养殖水箱31排列在水处理模块2一侧，形成一字形排列固定，这样应用在汽车运输上，组装方便，即在水处理模块2固定安装在汽车货架前端，在水处理模块2后侧固定连接添加养殖水箱31便可，其添加养殖水箱31的数量可视汽车长度和应用的需要而定，且由于养殖水箱31占的重量比重较大，放置在后端可使汽车行走更加稳定。

所述的水处理模块2中的过滤装置21由固体过滤器211和生物净化器212组成，所述的固体过滤器211为沙滤罐，用于过滤养殖水箱31的固体杂质，所述的沙滤罐设有反冲洗出口，该沙滤罐通过切换反冲洗出口，改变水流方向，冲散滤材，将滤材中的杂质冲出，然后经过污水口排出污水，流向花园或下水道等；所述的生物净化器212为填充有生物填料的过水水箱，该生物净化器212用于在养殖水中寄生硝化细菌和去除养殖水中的二氧化碳，形成养殖水的净化器，该生物净化器212又称生物污水净化器。

所述的养殖模块3中的养殖水箱31为方形箱体，养殖水箱31设有入水接口311和出水接口312，所述的生物净化器212设有入水口213和出水口214，该入水接口311与固体过滤器211的出水口通过连接管路4相接通，出水接口312与生物净化器212的入水口213通过另一连接管路4相接通。该入水口213设在过水水箱低位，出水口214设在过水水箱高位，由此使养殖水箱31的养殖水更好地经过生物净化器212进行净化。具体的，所述的出水接口312与生物净化器212之间的连接管路4可采用波纹管6，利用90度弯头及管件进行连接。实现养殖水从生物净化器212的过水水箱底部到过水水箱上部流动，利用压强原理实现水从低处向高处流通，向过水水箱中喷出，以致增加溶氧量，实现水循环流动的功能。

所述的入水接口311和出水接口312设在养殖水箱31低位对称的一对角或两对角位置处，所述的入水接口311和出水接口312可互相转换，以便使多个养殖水箱31相互组合，即在方形的养殖水箱31前端一侧转角位置设有一入水接口311，在方形的养殖水箱31的后端一侧转角位置设有一出水接口312，该入水接口311和出水接口312分布在养殖水箱31对角位置，由此可方便多个养殖水箱31排列安装，如当应用两个养殖水箱31时，所述入水接口311位于两个养殖水箱31的同一侧，出水接口312位于两个养殖水箱31的另一同侧，当入水接口311和出水接口312设在养殖水箱31低位对称的一对角或两对角位置时，安装多个养殖水箱31可随意呈一字形排列，不用考虑摆放方向，摆放好后，在两个养殖水箱31同一侧设置送水管路接入入水接口311，在两个养殖水箱31的另一同侧设置出水管路连接出水接口312即可使用。

所述生物净化器212至少有一个以上，各生物净化器212分别设在各养殖水箱31的后侧，具体的，当应用在多个养殖水箱31时，在各个养殖水箱31的后侧分别安装一生物净化器212，每个养殖水箱31分别通过一生物净化器212进行水处理，以实现更好地提高寄生硝化细菌和除去水中二氧化碳的功能。

所述的多个组合式固定体11上设有一密闭式设备台架113，该密闭式设备台架113由若干条型材/方管114和透明玻璃板115制作而成，所述的固体过滤器211、供氧机22、制冷机23和循环泵5位于密闭式设备台架113内，在密闭式设备台架113底板采用防滑板，增强设备的承载力，确保工作人员的安全操作。

本发明中，所述供氧机22主要提供臭氧的输出连接管路4设有文丘里管221，通过文丘里管221注入到水中，进行杀菌，消毒，解毒工作。所述供氧机22通过减压阀供给纯氧，往养殖水箱31中的养殖水注入氧气，提供水产品呼吸所需的氧气。所述沙滤罐中装有滤材，所述滤材主要用来培养硝化细菌，该硝化细菌能够把水产品的排泄物和未吃过的食物产生大量不利水产品生存的氨和氮转化为无毒的硝酸盐。

本发明应用时，所述的养殖水箱31的养殖水由出水接口312自动流入生物净化器212低位的入水口213内，然后通过循环泵5从生物净化器212抽取养殖水进入固体过滤器211，过滤后经过制冷机23对养殖水进行调温处理，最后输送回养殖水箱31；所述的供氧机22通过软管输送至养殖水箱31。即养殖水在循环泵的作用下，形成养殖水箱31→生物净化器212→固体过滤器211→制冷机23→养殖水箱31的不断循环过滤使用，进一步的，本发明工作时，利用循环泵5从生物净化器212的过水水箱中抽水，经过固体过滤器211消毒杀菌及产生硝化反应后，进入制冷机，由制冷机控制流出适合水产品生存的水温度后，输送回到活水产品养殖水箱31，养殖水箱31的水从底部经过波纹管再回到生物净化器212的过水水箱，由过水水箱的生物填料实现养殖水中的氨氮和亚硝酸盐快速混合发生反应转化为硝酸盐，由此提高养殖水质后再次循环泵5抽取至沙滤罐(即固体过滤器211)。

实施例2

本实施例的技术特点是，如图5和图6所示，所述养殖水箱31的养殖水通过连接管路4直接排入，该连接管路4连接至养殖水箱31的上方，出水接口312为设在养殖水箱31低位对称的一对角或两对角位置处的连接通孔，所述对角位置的连接通孔可互相转换，以便使多个养殖水箱31相互组合。其余同上实施例。
