一种便于更换刀片的旋耕机的制作方法

本发明涉及旋耕机技术领域，具体为一种便于更换刀片的旋耕机。

背景技术：

农业机械是指在作物种植业和畜牧业生产过程中，以及农、畜产品初加工和处理过程中所使用的各种机械，旋耕机是农业机械的一种，是与拖拉机配套完成耕、耙作业的耕耘机械，因其具有碎土能力强、耕后地表平坦等特点，而得到了广泛的应用，但是市场上普通的旋耕机在更换刀片时非常繁琐，导致在更换毁坏的刀片时，浪费了使用者的大量时间。

技术实现要素：

本发明的目的在于提供一种便于更换刀片的旋耕机，具备便于更换的优点，解决了普通的旋耕机在更换刀片时非常繁琐，导致在更换毁坏的刀片时，浪费了使用者大量时间的问题。

为实现上述目的，本发明提供如下技术方案：一种便于更换刀片的旋耕机，包括旋耕机本体，所述旋耕机本体的内部活动连接有刀片本体，所述刀片本体左侧的底部开设有第一卡槽，所述刀片本体的顶部贯穿旋耕机本体并延伸至旋耕机本体的外部，所述第一卡槽的内部活动连接有第一卡杆，所述第一卡杆的左端贯穿旋耕机本体并延伸至旋耕机本体的外部固定连接有限位块，所述第一卡杆位于第一卡槽内腔的底部开设有第二卡槽，所述第二卡槽的内部活动连接有第二卡杆，所述第二卡杆的底部依次贯穿刀片本体和旋耕机本体并延伸至旋耕机本体的内腔，所述第二卡杆位于旋耕机本体内腔两侧的底部均固定连接有滑杆，所述旋耕机本体内腔的两侧均开设有滑槽，所述滑槽与滑杆滑动连接，所述第二卡杆的底部开设有螺纹孔，所述螺纹孔的内部螺纹连接有螺纹杆，所述螺纹杆的底部依次贯穿螺纹孔和旋耕机本体并延伸至旋耕机本体的外部，所述螺纹杆的底部固定连接有转盘，所述螺纹杆位于旋耕机本体内腔的表面固定连接有轴承，所述轴承的底部与旋耕机本体内腔的底部固定连接，所述旋耕机本体的底部且位于螺纹杆的左侧开设有固定螺纹孔，所述固定螺纹孔的内部螺纹连接有固定螺纹杆，所述固定螺纹杆的顶部依次贯穿固定螺纹孔和转盘并延伸至转盘的外部。

优选的，所述滑槽内腔的底部固定连接有海绵垫。

优选的，所述螺纹孔的内部设置有第一防撞垫，所述第一防撞垫的顶部与螺纹孔内壁的顶部固定连接。

优选的，所述刀片本体的底部活动连接有橡皮垫，所述橡皮垫的底部与旋耕机本体固定连接。

优选的，所述轴承的顶部固定连接有第二防撞垫，所述第二防撞垫的内部与螺纹杆的表面活动连接。

与现有技术相比，本发明的有益效果如下：

1、本发明通过设置第一卡槽、第一卡杆、限位块、第二卡槽、第二卡杆、滑杆、滑槽、螺纹孔、螺纹杆、转盘、轴承、固定螺纹孔和固定螺纹杆的配合使用，使旋耕机带动便于更换刀片的效果，解决了普通的旋耕机在更换刀片时非常繁琐，导致在更换毁坏的刀片时，浪费了使用者大量时间的问题。

2、本发明通过设置海绵垫，可以保护滑杆，防止滑杆与滑槽出现撞击现象，通过设置第一防撞垫，可以防止螺纹孔与螺纹杆出现撞击现象，延长了螺纹杆的使用寿命，通过设置橡皮垫，可以防止刀片本体与旋耕机本体出现撞击现象，延长了刀片本体的使用寿命，通过设置第二防撞垫，可以防止轴承与第二卡杆出现撞击现象，延长了第二卡杆的使用寿命。

附图说明

图1为本发明结构示意图；

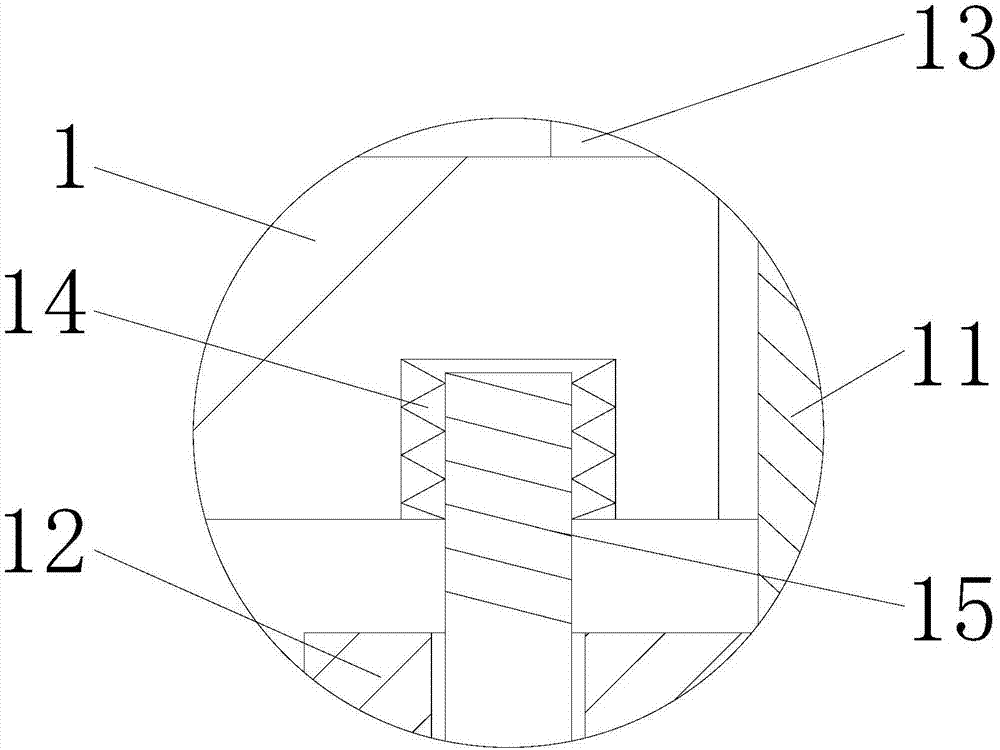

图2为本发明a的局部结构放大示意图；

图3为本发明b的局部结构放大示意图。

图中：1旋耕机本体、2刀片本体、3第一卡槽、4第一卡杆、5限位块、6第二卡槽、7第二卡杆、8滑杆、9滑槽、10螺纹孔、11螺纹杆、12转盘、13轴承、14固定螺纹孔、15固定螺纹杆、16海绵垫、17第一防撞垫、18橡皮垫、19第二防撞垫。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-3，一种便于更换刀片的旋耕机，包括旋耕机本体1，旋耕机本体1的内部活动连接有刀片本体2，刀片本体2的底部活动连接有橡皮垫18，橡皮垫18的底部与旋耕机本体1固定连接，通过设置橡皮垫18，可以防止刀片本体2与旋耕机本体1出现撞击现象，延长了刀片本体2的使用寿命，刀片本体2左侧的底部开设有第一卡槽3，刀片本体2的顶部贯穿旋耕机本体1并延伸至旋耕机本体1的外部，第一卡槽3的内部活动连接有第一卡杆4，第一卡杆4的左端贯穿旋耕机本体1并延伸至旋耕机本体1的外部固定连接有限位块5，第一卡杆4位于第一卡槽3内腔的底部开设有第二卡槽6，第二卡槽6的内部活动连接有第二卡杆7，第二卡杆7的底部依次贯穿刀片本体2和旋耕机本体1并延伸至旋耕机本体1的内腔，第二卡杆7位于旋耕机本体1内腔两侧的底部均固定连接有滑杆8，旋耕机本体1内腔的两侧均开设有滑槽9，滑槽9内腔的底部固定连接有海绵垫16，通过设置海绵垫16，可以保护滑杆8，防止滑杆8与滑槽9出现撞击现象，滑槽9与滑杆8滑动连接，第二卡杆7的底部开设有螺纹孔10，螺纹孔10的内部设置有第一防撞垫17，第一防撞垫17的顶部与螺纹孔10内壁的顶部固定连接，通过设置第一防撞垫17，可以防止螺纹孔10与螺纹杆11出现撞击现象，延长了螺纹杆11的使用寿命，螺纹孔10的内部螺纹连接有螺纹杆11，螺纹杆11的底部依次贯穿螺纹孔10和旋耕机本体1并延伸至旋耕机本体1的外部，螺纹杆11的底部固定连接有转盘12，螺纹杆11位于旋耕机本体1内腔的表面固定连接有轴承13，轴承13的顶部固定连接有第二防撞垫19，第二防撞垫19的内部与螺纹杆11的表面活动连接，通过设置第二防撞垫19，可以防止轴承13与第二卡杆7出现撞击现象，延长了第二卡杆7的使用寿命，轴承13的底部与旋耕机本体1内腔的底部固定连接，旋耕机本体1的底部且位于螺纹杆11的左侧开设有固定螺纹孔14，固定螺纹孔14的内部螺纹连接有固定螺纹杆15，固定螺纹杆15的顶部依次贯穿固定螺纹孔14和转盘12并延伸至转盘12的外部，通过设置第一卡槽3、第一卡杆4、限位块5、第二卡槽6、第二卡杆7、滑杆8、滑槽9、螺纹孔10、螺纹杆11、转盘12、轴承13、固定螺纹孔14和固定螺纹杆15的配合使用，使旋耕机带动便于更换刀片的效果，解决了普通的旋耕机在更换刀片时非常繁琐，导致在更换毁坏的刀片时，浪费了使用者大量时间的问题。

使用时，先将固定螺纹杆15与固定螺纹孔14分离，再次通过转盘12转动螺纹杆11，螺纹杆11通过螺纹孔10带动第二卡杆7向下移动，通过第二卡杆7向下移动与第二卡槽6分离，通过第二卡杆7与第二卡槽6分离将第一卡杆4拔出第一卡槽3，再将刀片本体2与旋耕机本体1分离，更换后操作相反即可。

综上所述：该便于更换刀片的旋耕机，通过第一卡槽3、第一卡杆4、限位块5、第二卡槽6、第二卡杆7、滑杆8、滑槽9、螺纹孔10、螺纹杆11、转盘12、轴承13、固定螺纹孔14和固定螺纹杆15的配合，解决了普通的旋耕机在更换刀片时非常繁琐，导致在更换毁坏的刀片时，浪费了使用者大量时间的问题。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
