一种用于机械收获小浆果的新型接果板装置的制作方法

本发明属于农林业、机械结构设计领域，涉及一种用于机械收获小浆果的新型接果板装置，具体的说，是通过机构底面一种可自动打开式结构和带有倾角的旋转装置，提供了一种用于机械收获小浆果的新型接果板装置。

背景技术：

以蓝莓为例，蓝莓因其具有较高的营养价值而得到越来越多人的青睐，其需求量近年来不断增加，蓝莓种植面积也不断在增长，目前已有几种蓝莓采摘机，其接果板装置设计无法解决一些蓝莓采摘遇到的问题，例如：蓝莓果实采摘不全、蓝莓果实损坏较严重、蓝莓果实采摘效率低、对树木损坏较大等问题，导致采摘机没有被广泛使用，本发明提供了一种用于机械收获小浆果的新型接果板装置，以解决上述问题。

技术实现要素：

本发明的主要目的在于克服现有技术的缺点，提供了一种用于机械收获小浆果的新型接果板装置，减少对树木的损坏，能够更好的解决果实损坏较严重问题。

本发明的技术方案如下：

1.一种用于机械收获小浆果的新型接果板装置，其特征在于：旋转圆盘（1）通过螺栓组ⅰ（2）连接到旋转板（3）上，所述旋转板（3）相对地面倾斜放置，所述旋转板（3）末端焊接有转轴（8），所述转轴（8）下端安装有轴承（7），所述旋转板（3）末端装有扭转弹簧（6），所述扭转弹簧（6）通过螺栓组ⅱ（4）固定在旋转板（3）上，所述扭转弹簧（6）可使旋转板（3）旋转后恢复到起始位置，所述螺栓组ⅱ（4）同时连接支撑板（5），所述支撑板（5）对所述旋转板（3）起支撑作用，使旋转板不产生侧翻。

2.所述旋转圆盘（1）的材料为pvc。

3.所述的轴承为角接触球轴承。

本发明的有益效果为：

本发明解决并优化了以往采摘机所存在的小浆果果实损坏较严重、对树木损坏较大等问题；本发明能够提高小浆果采摘的机械自动化程度，降低采摘成本。

附图说明

图1为接果板工作时俯视图。

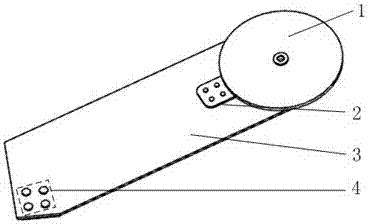

图2为本发明的轴测图。

图3为本发明的仰视图。

图4为本发明旋转板末端局部放大示意图。

图5为本发明的c-c向视图。

图6为本发明在小浆果采摘机上工作原理图。

具体实施方式

如图1、图2、图3、图4、图5所示，一种用于机械收获小浆果的新型接果板装置，其特征在于：旋转圆盘通过螺栓组ⅰ连接到旋转板上，所述旋转板相对地面倾斜放置，所述旋转板末端焊接有转轴，所述转轴下端安装有角接触球轴承，所述旋转板末端装有扭转弹簧，所述扭转弹簧通过螺栓组ⅱ固定在旋转板上，所述扭转弹簧可使旋转板旋转后恢复到起始位置，所述螺栓组ⅱ同时连接支撑板，所述支撑板对所述旋转板起支撑作用，使旋转板不产生侧翻。

如图6所示，车体采用龙门式结构，采摘过程中“骑”着垄作业，车轮落在垄沟里；龙门内激振器激振果树，果实掉落到接果板上，由于接果板倾斜布置，果实掉落到两侧的收集装置内；接果板对称布置，在自然状态下采收机车体底盘处于封闭状态，采收工作中，当接果板接触到灌木树干时，旋转板和旋转圆盘组成的接果板可自动打开，旋转圆盘发生旋转，植株可从中穿过，减少树干损伤，越过果树后，在弹簧恢复力作用下返回至原来位置，这样采收机龙门装置顺利通过果树，而且始终保持底盘接果板封闭；重复以上工作步骤即可完成果实采收。

以上所述仅为本发明的较佳实施例而已，并不用以限制本发明，凡在本发明的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本发明的保护范围之内。

技术特征：

技术总结
本发明涉及一种用于机械收获小浆果的新型接果板装置，它包括旋转圆盘，旋转圆盘通过螺栓组连接到旋转板上，并在旋转板上旋转，旋转板末端焊接有转轴，转轴下端安装有角接触球轴承，使旋转板旋转，旋转板末端还装有扭转弹簧，扭转弹簧通过螺栓组固定在旋转板上，四个螺栓同时连接支撑板，支撑板对旋转板起支撑作用，使旋转板不产生侧翻。本发明是一种用于机械收获小浆果的新型接果板装置，它解决并优化了以往采摘机所存在的果实损坏较严重、对树木损坏较大等问题，同时，本装置可适用环境范围较广，可根据实际情况来调整优化结构，具有较大的实际应用价值，值得大力推广。

技术研发人员：赵彦玲;杨闯;鲍玉冬
受保护的技术使用者：哈尔滨理工大学
技术研发日：2017.05.24
技术公布日：2017.09.01
