一种多层的水培箱的制作方法

本发明涉及生活领域，尤其是一种多层的水培箱。

背景技术：

一花一世界，一草一天地，在花的世界里，处处是令人惊喜的生命力!只要一根小草，就可以让你拥有一抹林间野趣。菜园可以成为家庭园景的完美补充。然而，现在城市化越来越快，有一小块土地来种植蔬菜或者花草都成为了奢侈，由于没有地方来种植，让很多的人对种植少了很多的兴趣。现在大多数的土地都是用来盖高楼，人们居住在高楼中，没有足够的空间来种植自己喜欢的植物，大大减少了生活的乐趣。公开号是cn106508186a中的水培箱功能比较的单一，没有驱赶蚊虫功能，因为现在很多实验和研究表明，蚊虫害怕橘红色的灯光。

技术实现要素：

本发明的目的在于克服现有技术存在的以上问题，提供一种多层的水培箱，该多层水培箱都可以种植很多的植物，不会占地方，并且每个箱体内设置有隔板，便于种植不同种类的植物；该隔板底部设置有网，防止在利用出水口放光箱体内的水时，种子会堵塞出水口，并且每个隔板的底部都是位于每个箱体底部的上方，以便于用户再往箱体内倒入营养液的时候，让倒入的营养液均匀的流入到每个隔板隔出的槽中；该相邻的两个箱体之间的距离，可以通过螺栓连接柱体上不同的通孔来自由的调节，便于调节箱体内种植植物的光照区域和防止两箱体之间的距离过近，阻碍植物向上生长的趋势；该第一、第二箱体的底部设置有橘红色灯泡，能够驱赶蚊虫，并且第一、第二和第三箱体的外表面涂有荧光粉涂层，便于用户晚上能够准确的找到水培箱的位置，防止撞伤；该第三箱体的底部设置有轮子，在用户需要水培箱换位置的时候，推动水培箱就可以了。

一种多层的水培箱，包括第一箱体、第二箱体、第三箱体、第一柱体、第二柱体和第三柱体，四根所述第一柱体分别连接在第一箱体的四周，四根所述第二柱体分别连接在第二箱体四周，四根所述第三柱体分别连接在第三箱体四周，每根所述第一柱体、第二柱体和第三柱体上均设置有2~3个通孔，每根所述第一柱体通过螺栓分别与对应的第二柱体一端连接，所述螺栓贯穿第一柱体和第二柱体上的任意一对通孔，每根所述第二柱体的另一端通过另外的螺栓分别与对应的第三柱体一端连接，另外的所述螺栓贯穿第二柱体和第三柱体上的任意一对通孔，所述第一箱体、第二箱体和第三箱体的外表面涂有荧光粉涂层，所述第一箱体内设置有第一隔板，所述第二箱体内设置有第二隔板，所述第三箱体内设置有第三隔板，所述第一隔板、第二隔板和第三隔板底部设置有网，所述第一箱体和第二箱体的底部均设置有橘红色灯泡，两个所述橘红色灯泡分别通过导线与开关连接，所述开关通过导线与电源连接，所述橘红色灯泡能够用紫外线杀菌灯替换，所述第一箱体、第二箱体和第三箱体的底部均设置有出水口，所述出水口上设置有塞子，所述第三箱体的底部设置有轮子。

进一步的，四根所述第一柱体分别通过焊接和/或铰链和/或螺栓和/或钉子和/或钢丝和/或合页连接在第一箱体的四周，四根所述第二柱体分别通过焊接和/或铰链和/或螺栓和/或钉子和/或钢丝和/或合页连接在第二箱体四周，四根所述第三柱体分别通过焊接和/或铰链和/或螺栓和/或钉子和/或钢丝和/或合页连接在第三箱体四周。

进一步的，所述第一柱体、第二柱体和第三柱体是中空的，所述第一柱体、第二柱体和第三柱体的材质是橡胶和/或塑料和/或金属和/或木头。

进一步的，所述第一隔板通过焊接和/或钉子和/或螺栓和/或卡槽和/或滑槽与第一箱体内壁连接，所述第一隔板底部位置位于距离第一箱体底部上方的1cm~5cm处，所述第二隔板通过焊接和/或钉子和/或螺栓和/或卡槽和/或滑槽与第二箱体内壁连接，所述第二隔板底部位置位于距离第二箱体底部上方的1cm~5cm处，所述第三隔板通过焊接和/或钉子和/或螺栓和/或卡槽和/或滑槽与第三箱体内壁连接，所述第三隔板底部位置位于距离第三箱体底部上方的1cm~5cm处。

进一步的，所述橘红色灯泡通过绳子和/或卡环和/或钢丝和/或卡夹与第一箱体的底部连接，另一个所述橘红色灯泡通过绳子和/或卡环和/或钢丝和/或卡夹与第二箱体的底部连接。

进一步的，所述开关和电源位于第一箱体底部的凹槽内，所述电源能够拆卸或更换，所述电源包括蓄电池和/或太阳能电池板。

进一步的，所述轮子通过绳子和/或螺栓和/或钢丝与第三箱体底部连接，所述轮子的个数范围是2个或2个以上。

进一步的，三张所述网通过钉子和/或钩子和/或卡环和/或绳子和/或钢丝分别与第一隔板、第二隔板和第三隔板底部连接。

进一步的，所述第一箱体、第二箱体和第三箱体内壁设置有泡沫，所述泡沫通过螺栓和/或钉子和/或卡槽分别与第一箱体、第二箱体和第三箱体内壁连接固定。

本发明的有益效果是：

1.该多层水培箱都可以种植很多的植物，不会占地方，并且每个箱体内设置有隔板，便于种植不同种类的植物；

2.该隔板底部设置有网，防止在利用出水口放光箱体内的水时，种子会堵塞出水口，并且每个隔板的底部都是位于每个箱体底部的上方，以便于用户再往箱体内倒入营养液的时候，让倒入的营养液均匀的流入到每个隔板隔出的槽中；

3.该相邻的两个箱体之间的距离，可以通过螺栓连接柱体上不同的通孔来自由的调节，便于调节箱体内种植植物的光照区域和防止两箱体之间的距离过近，阻碍植物向上生长的趋势；

4.该第一、第二箱体的底部设置有橘红色灯泡，能够驱赶蚊虫，并且第一、第二和第三箱体的外表面涂有荧光粉涂层，便于用户晚上能够准确的找到水培箱的位置，防止撞伤；

5.该第三箱体的底部设置有轮子，在用户需要水培箱换位置的时候，推动水培箱就可以了。

附图说明

下面结合附图和实施例对本发明进一步说明。

图1是本发明的主视图；

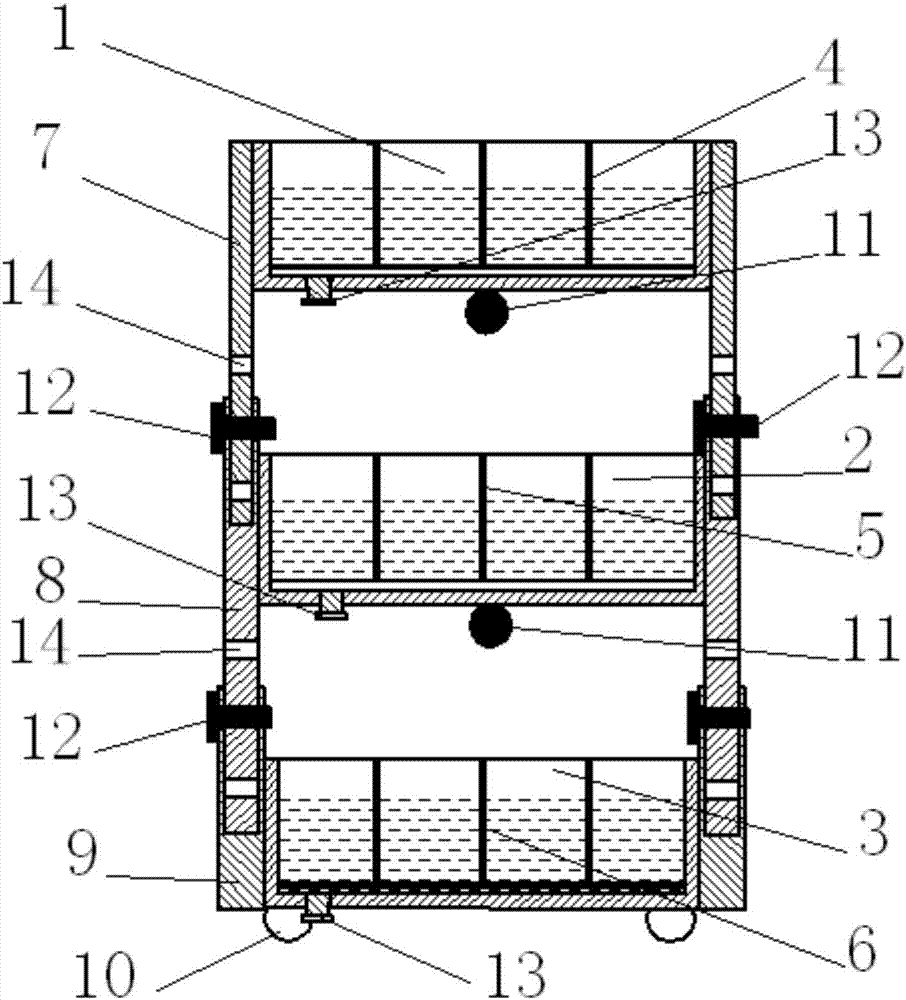

图2是本发明的剖视图。

图中：第一箱体1、第二箱体2、第三箱体3、第一隔板4、第二隔板5、第三隔板6、第一柱体7、第二柱体8、第三柱体9、轮子10、橘红色灯泡11、螺栓12、塞子13、通孔14。

具体实施方式

下面结合附图对本发明进一步的描述

如图1至图2所示，一种多层的水培箱，包括第一箱体1、第二箱体2、第三箱体3、第一柱体7、第二柱体8和第三柱体9，四根所述第一柱体7分别连接在第一箱体1的四周，四根所述第二柱体8分别连接在第二箱体2四周，四根所述第三柱体9分别连接在第三箱体3四周，每根所述第一柱体7、第二柱体8和第三柱体9上均设置有2~3个通孔14，每根所述第一柱体7通过螺栓12分别与对应的第二柱体8一端连接，所述螺栓12贯穿第一柱体7和第二柱体8上的任意一对通孔14，每根所述第二柱体8的另一端通过另外的螺栓12分别与对应的第三柱体9一端连接，另外的所述螺栓12贯穿第二柱体8和第三柱体9上的任意一对通孔14，所述第一箱体1、第二箱体2和第三箱体3的外表面涂有荧光粉涂层，所述第一箱体1内设置有第一隔板4，所述第二箱体2内设置有第二隔板5，所述第三箱体3内设置有第三隔板6，所述第一隔板4、第二隔板5和第三隔板6底部设置有网，所述第一箱体1和第二箱体2的底部均设置有橘红色灯泡11，两个所述橘红色灯泡11分别通过导线与开关连接，所述开关通过导线与电源连接，所述橘红色灯泡11能够用紫外线杀菌灯替换，所述第一箱体1、第二箱体2和第三箱体3的底部均设置有出水口，所述出水口上设置有塞子13，所述第三箱体3的底部设置有轮子10。

进一步的，四根所述第一柱体7分别通过焊接和/或铰链和/或螺栓和/或钉子和/或钢丝和/或合页连接在第一箱体1的四周，四根所述第二柱体8分别通过焊接和/或铰链和/或螺栓和/或钉子和/或钢丝和/或合页连接在第二箱体2四周，四根所述第三柱体9分别通过焊接和/或铰链和/或螺栓和/或钉子和/或钢丝和/或合页连接在第三箱体3四周。

进一步的，所述第一柱体7、第二柱体8和第三柱体9是中空的，所述第一柱体7、第二柱体8和第三柱体9的材质是橡胶和/或塑料和/或金属和/或木头。

进一步的，所述第一隔板4通过焊接和/或钉子和/或螺栓和/或卡槽和/或滑槽与第一箱体1内壁连接，所述第一隔板4底部位置位于距离第一箱体1底部上方的1cm~5cm处，所述第二隔板5通过焊接和/或钉子和/或螺栓和/或卡槽和/或滑槽与第二箱体2内壁连接，所述第二隔板5底部位置位于距离第二箱体2底部上方的1cm~5cm处，所述第三隔板6通过焊接和/或钉子和/或螺栓和/或卡槽和/或滑槽与第三箱体3内壁连接，所述第三隔板6底部位置位于距离第三箱体3底部上方的1cm~5cm处。

进一步的，所述橘红色灯泡11通过绳子和/或卡环和/或钢丝和/或卡夹与第一箱体1的底部连接，另一个所述橘红色灯泡11通过绳子和/或卡环和/或钢丝和/或卡夹与第二箱体2的底部连接。

进一步的，所述开关和电源位于第一箱体1底部的凹槽内，所述电源能够拆卸或更换，所述电源包括蓄电池和/或太阳能电池板。

进一步的，所述轮子10通过绳子和/或螺栓和/或钢丝与第三箱体3底部连接，所述轮子10的个数范围是2个或2个以上。

进一步的，三张所述网通过钉子和/或钩子和/或卡环和/或绳子和/或钢丝分别与第一隔板4、第二隔板5和第三隔板6底部连接-。

具体实施例:

首先，用户需要往三个箱体内倒入适量的水，然后往隔板的每个槽内放入需要种植的种子，此时种植就会散落到每个隔板底部的网面上，根据不同植物的需要，用户可以往三个箱体内倒入适量的营养液，由于隔板底部不与箱体底部连接的，所以倒入的营养液可以均匀的分布在箱体内，当用户需要调节第一、第二箱体之间的距离时，可以将连接第一、第二柱体的四个螺栓拆下来，然后将第一、第二箱体之间的距离调节好，并让第一柱体插入第二柱体的空腔内（由于所有柱体都是中空的，也就是有通孔的），使得第一柱体上相应高度的通孔对着第二柱体上的通孔，然后用螺栓贯穿这两个通孔，最后用螺母固定螺栓的位置，其他三个第一、第二柱体也是用这样的方法将其连接固定起来，这样第一、第二箱体之间的距离就可以改变了，在用户需要调节第二、第三箱体之间的距离时，也是用上述改变第一、第二箱体之间的距离一样的方法；由于三个箱体外表面涂有荧光粉涂层，所以能够在光线不好的情况下发光；在晚上用户需要驱赶蚊虫的时候，可以打开开关，此时第一、第二箱体底部的橘红色灯泡就会亮起来，驱赶蚊虫，保证种植植物的质量；在用户需要挪动整个水培箱的位置时，推动任意箱体或柱体，轮子就会转动，改变整个水培箱的位置；在用户需要换水的时候，将三个箱体底部的出水口上的塞子拔下来，水就会流掉，然后用户将塞子重新塞回去就可以了。

以上所述，仅为本发明的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，可轻易想到变化或替换，都应涵盖在本发明的保护范围之内。因此，本发明的保护范围以权利要求的保护范围为准。
