一种用于山林种植的农药喷洒装置的制作方法

本发明涉及农药喷洒装置技术领域，特别涉及一种用于山林种植的农药喷洒装置。

背景技术：

随着经济水平和科技水平的不断提高，我国农业的发展也越来越迅速，农业生产正朝着机械化、自动化发展，山林种植作为农业的一部分，也在不断地发展与进步，为了保证农作物的健康繁殖，打药成为种植作业中不可避免的一步，在传统技术中，人们都是通过人工的方式对农作物进行打药，机械化程度低，农民的劳动力度大，同时对人体的伤害较大，近年来发展的农药喷洒装置，虽然可以使用，但是灵活性差，既不适用于山林种植环境，而且在喷药过程中，容易造成其他区域作物的损伤。

技术实现要素：

本发明要解决的技术问题是提供一种用于山林种植的农药喷洒装置。

为了解决上述技术问题，本发明的技术方案为:一种用于山林种植的农药喷洒装置，包括底座、搅拌器、喷头；

所述底座包括储药箱、工具箱、滑动槽，所述底座的上方安装有储药箱，在储药箱的左侧安装有刻度线，在储药箱的上方安装有漏斗阀，在漏斗阀的上方安装有漏斗，在储药箱的中部安装有搅拌器，在储药箱的右侧安装有过滤网，在过滤网右侧安装有增压泵，在增压泵的上方安装有喷药伸缩杆，在喷药伸缩杆的中部安装有固定卡槽，在喷药伸缩杆的下方安装有喷头；所述底座的后部安装有工具箱，在工具箱的上方安装有门扣，在工具箱的右侧安装有蓄电池组，在工具箱的后侧安装有支架，在支架的上方安装有太阳能板；所述底座的下方安装有滑动槽，在滑动槽的下方安装有支架，在支架的下方安装有底轮伸缩杆，在底轮伸缩杆的中部安装有固定卡槽，在底轮伸缩杆的左侧安装有左履带，在底轮伸缩杆的右侧安装有右履带；

所述搅拌器包括固定环、搅拌器底座，所述搅拌器的上方安装有固定环，在固定环的两侧安装有搅拌叶；所述搅拌器的下方安装有搅拌器底座，在搅拌器底座的上方安装有旋转盘；

所述喷头包括收缩环、漏孔，所述喷头的上方安装有收缩环，在收缩环的下方安装有过滤网；所述喷头的下方安装有漏孔。

进一步的，所述底座与储药箱之间涂有防水胶。

进一步的，所述刻度线的高度范围为0-5升。

进一步的，所述储药箱采用的是高阻隔复合型塑料材质。

进一步的，所述喷药伸缩杆上的喷头数量为5-7个。

进一步的，所述底轮伸缩杆的伸缩范围为30-50厘米。

采用上述技术方案，由于设置刻度线，使得用户能够对储药箱中的农药存量进行准确的判断，设置搅拌器，使得在农药和水分别投入储药箱后，进行充分的混合，设置漏斗阀，使得漏斗进量得到有效的控制，设置工具箱，配合门扣，使得用户能够随时携带辅助种植工具以及日需用品，设置太阳能板，使得在山林种植电力缺乏的条件下，装置能够及时得到电力补充，设置固定卡槽，使得喷药伸缩杆在伸缩到合适长度后能够稳定工作，设置过滤网，使得混合后的农药在喷洒前得到过滤，避免造成喷头堵塞甚至影响农作物吸收，设置左履带、右履带，使得装置能够适应山林种植环境，方便移动，设置滑动槽，配合支架、底轮伸缩杆，使得用户可以根据种植距离对履带间距进行调节，避免造成其他作物损伤。

附图说明

图1为本发明整体结构示意图；

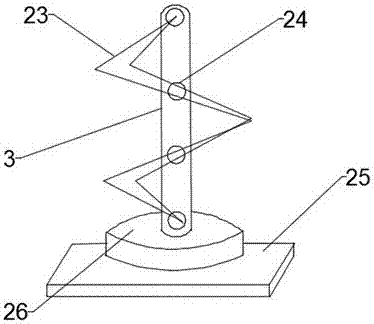

图2为本发明搅拌器结构示意图；

图3为本发明喷头结构示意图。

图中，1-底座，2-刻度线，3-搅拌器，4-储药箱，5-漏斗阀，6-漏斗，7-门扣，8-工具箱，9-太阳能板，10-支架，11-蓄电池组，12-固定卡槽，13-喷头，14-喷药伸缩杆，15-增压泵，16-过滤网，17-右履带，18-滑动槽，19-支架，20-固定卡槽，21-底轮伸缩杆，22-左履带，23-搅拌叶，24-固定环，25-搅拌器底座，26-旋转盘，27-收缩环，28-过滤网，29-漏孔。

具体实施方式

下面结合附图对本发明的具体实施方式作进一步说明。在此需要说明的是，对于这些实施方式的说明用于帮助理解本发明，但并不构成对本发明的限定。此外，下面所描述的本发明各个实施方式中所涉及的技术特征只要彼此之间未构成冲突就可以相互组合。

请参阅图1至图3，本发明提供一种技术方案：一种用于山林种植的农药喷洒装置，包括底座1，在底座1中包括储药箱4、工具箱8、滑动槽18，在底座1的上方安装有储药箱4，底座1与储药箱4之间涂有防水胶，避免泄露而造成装置损伤，储药箱4采用的是高阻隔复合型塑料材质，耐腐蚀能力强，不易损伤，在储药箱4的左侧安装有刻度线2，刻度线2的高度范围为零至五升，足以满足存药量的需要，在储药箱4的上方安装有漏斗阀5，在漏斗阀5的上方安装有漏斗6，在储药箱4的中部安装有搅拌器3，在储药箱4的右侧安装有过滤网16，在过滤网16右侧安装有增压泵15，在增压泵15的上方安装有喷药伸缩杆14，在喷药伸缩杆14的中部安装有固定卡槽12，在喷药伸缩杆14的下方安装有喷头13，喷药伸缩杆14上的喷头13的数量为五至七个，足以满足常规喷洒范围需要，在底座1的后部安装有工具箱8，在工具箱8的上方安装有门扣7，在工具箱8的右侧安装有蓄电池组11，在工具箱8的后侧安装有支架10，在支架10的上方安装有太阳能板9，在底座1的下方安装有滑动槽18，在滑动槽18的下方安装有支架19，在支架19的下方安装有底轮伸缩杆21，底轮伸缩杆21的伸缩范围为三十至五十厘米，足以满足常规种植间距的调整需要，在底轮伸缩杆21的中部安装有固定卡槽20，在底轮伸缩杆21的左侧安装有左履带22，在底轮伸缩杆21的右侧安装有右履带17；

在搅拌器3包括固定环24、搅拌器底座25，在搅拌器3的上方安装有固定环24，在固定环24的两侧安装有搅拌叶23，在搅拌器3的下方安装有搅拌器底座25，在搅拌器底座25的上方安装有旋转盘26；

在喷头13中包括收缩环27、漏孔29，在喷头13的上方安装有收缩环27，在收缩环27的下方安装有过滤网28，在喷头13的下方安装有漏孔29。

本发明的优越性体现在：由于储药箱4中安装了搅拌器3以及过滤网16，使得农药能够充分混合并且不会造成喷洒过程中的堵塞，山林种植缺乏电力供给，通过太阳能板9供电，解决了电力问题，喷药伸缩杆14可以根据用户的喷洒范围进行调节，既可以保证足够的喷洒面积，又不会造成农药浪费，左履带22、右履带17能够方便地在山林种植环境下行走，节省了人力物力，同时用户还可以根据种植距离，通过底轮伸缩杆21对履带间距进行调节，对周边作物进行了有效的保护，装置整体灵活性强，可拆卸能力好，方便移动与运输。

本发明的工作原理：使用时，太阳能板9供电，根据环境需求，调节底轮伸缩杆21以及固定卡槽12，调整左右履带间距以及喷药伸缩杆14的长度，打开漏斗阀5，农药通过漏斗5进入储药箱4后，注水，根据刻度线2判断箱内农药存量，足量水注入后，搅拌器3对混合物进行充分均匀，混合物通过过滤网16在增压泵15的作用下进入喷药伸缩杆14，收缩环27打开，农药通过过滤网28再次过滤后，通过喷头13喷出，对作物进行打药。

以上结合附图对本发明的实施方式作了详细说明，但本发明不限于所描述的实施方式。对于本领域的技术人员而言，在不脱离本发明原理和精神的情况下，对这些实施方式进行多种变化、修改、替换和变型，仍落入本发明的保护范围内。
