一种园林树木遮光结构的制作方法

本发明涉及园林种植、移栽技术领域，具体涉及一种园林树木遮光结构。

背景技术：

在城市园林的建设中，往往会对园林进行绿化，城市园林绿化行业伴随城市化率的不断提高而稳步成长，而对园林进行绿化施工时，常常会将树木从其他地方挖上来后再移栽到园林中，但是在天气炎热的环境下，特别是夏天，太阳光线的会直接照射在树木的树叶树干上，由于刚刚移栽的树木生命力较弱，因此很容易产生树木的缺水、晒伤，因此树木的移栽成活率很低，如果使用人工浇水，不仅工作量大，而且在炎热的天气下操作容易造成中暑等问题，现有的遮光网直接铺盖在树冠上，再用绳子系在树枝上，这种遮光网很容易被树枝戳破，不能够重复利用，而且也会限制树木的生长。

技术实现要素：

本发明的目的在于提供一种园林树木遮光结构，能够克服现有技术的上述缺陷。

根据本发明，本发明装置的一种园林树木遮光结构，包括顶架、支撑架以及遮光网，所述顶架包括主架体，所述主架体中左右对称设置有前后延伸且开口朝外的滑动槽，所述主架体前端设置有位于左右对称轴上的中心转动槽，所述中心转动槽中通过转动轴可转动地安装有主动链轮，所述滑动槽前端设置有侧转动槽，所述侧转动槽与所述中心转动槽之间设置有相互连通的传动槽，所述滑动槽中可前后滑动地安装有前滑动块和后滑动块，所述前滑动块和后滑动块中分别螺纹配合安装有前螺纹杆和后螺纹杆，所述前螺纹杆和后螺纹杆固定连接，所述前螺纹杆前端可转动地安装在所述侧转动槽前端壁中，所述后螺纹杆后端可转动地安装在所述滑动槽后端壁中，所述侧转动槽中安装有从动链轮，所述从动链轮与所述前螺纹杆固定连接，所述主动链轮与所述从动链轮上安装有转动链，所述前滑动块外侧端固定设置有向前延伸的前连接臂，所述后滑动块块外侧端固定设置向后延伸的后连接臂，所述前连接臂前端以及后连接臂后端均固定设置有水平方向延伸的安装臂，所述安装臂下端设置有齿条，所述主架体中心处设置有通槽，所述通槽中心处通过水管固定安装有分水环；所述支撑架包括上杆件和下杆件，所述上杆件上端固定设置有安装套，所述安装套中设置有左右相通且与安装臂相配合的安装槽，所述上杆件中还安装有与所述齿条相配合的锁定装置，所述上杆件下端设置有调节螺纹杆。

进一步的技术方案，所述锁定装置包括设置在所述上杆件中且左右相通的调节槽，所述调节槽与所述安装槽之间设置有相互连通的伸缩槽，所述伸缩槽中可上下滑动地安装有伸缩臂，所述伸缩臂上端设置有能与所述齿条啮合的锁定齿，所述调节槽中可上下滑动地安装有调节臂，所述调节臂与所述伸缩臂固定连接，且所述调节臂两端伸出调节槽，所述调节臂下端与所述调节槽底壁之间固定安装有偏压弹簧。

进一步的技术方案，所述下杆件中设左右开口朝上且与所述调节螺纹杆相配合的内螺纹孔，所述下杆件上固定安装有圆盘，且所述下杆件下端设置有尖头部。

进一步的技术方案，所述安装套以及所述主架体上固定设置有固定环。

进一步的技术方案，所述分水环上均匀设置有出口朝下的竖直喷头以及与所述竖直喷头成夹角的倾斜喷头，且所述倾斜喷头与所述竖直喷头交错分布。

进一步的技术方案，所述水管下端固定设置有与市政供水系统相连的连通管。

进一步的技术方案，所述转动轴前端伸出所述主架体并设置有转动驱动头。

进一步的技术方案，所述前螺纹杆与所述后螺纹杆的螺纹方向相反。

本发明的有益效果是：

1.本发明装置可根据树木的树冠的大小通过转动轴的转动来调节在前的安装臂与在后的安装臂之间的距离，从而可对遮光网有效的支撑，由于前螺纹杆和后螺纹杆螺纹方向相反、转速相同，从而可使在前的安装臂向前伸出长度与在后的安装臂向后伸出的长度相同，从而可防止重心偏移；

2.本发明装置还可通过转动下杆件来调节支撑架的高度，从而满足不同高度的树木；

3.需要对树木进行浇水时，开启市政供水系统，水会流入到分水环中，并通过倾斜喷头和竖直喷头对树木进行淋喷，从而达到灌溉和降温的作用，由于倾斜喷头与所述竖直喷头形成夹角且交错分布，从而可增大喷水范围，而且喷水均匀；

4.本发明装置在将支撑架与顶架固定时只需通过伸缩臂的伸缩完成，因此安装十分方便，本发明装置可大大降低烈日对树木的直接照射，从而提高植物树木的移栽和种植的成活率，而且遮光网不与树木直接接触，因此，遮光网不容易破损，可重复利用，也不会限制树木的生长。

附图说明

为了更清楚地说明发明实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1是本发明的一种园林树木遮光结构的整体结构示意图。

图2是图1中的箭头方向的结构示意图。

图3是本发明的一种园林树木遮光结构中支撑架的结构示意图。

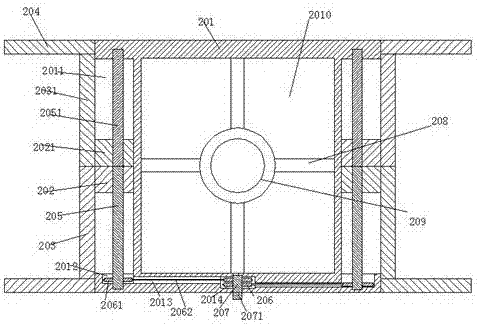

图4是本发明的一种园林树木遮光结构中顶架的仰视结构图。

图5是本发明的一种园林树木遮光结构在遮光网安装好时的俯视结构图。

图6是图1中的局部放大图。

具体实施方式

本说明书中公开的所有特征，或公开的所有方法或过程中的步骤，除了互相排斥的特征和/或步骤以外，均可以以任何方式组合。

本说明书（包括任何附加权利要求、摘要和附图）中公开的任一特征，除非特别叙述，均可被其他等效或具有类似目的的替代特征加以替换。即，除非特别叙述，每个特征只是一系列等效或类似特征中的一个例子而已。

如图1-6所示，本发明的一种园林树木遮光结构，包括顶架20、支撑架10以及遮光网30，所述顶架20包括主架体201，所述主架体201中左右对称设置有前后延伸且开口朝外的滑动槽2011，所述主架体201前端设置有位于左右对称轴上的中心转动槽2014，所述中心转动槽2014中通过转动轴207可转动地安装有主动链轮206，所述滑动槽2011前端设置有侧转动槽2012，所述侧转动槽2012与所述中心转动槽2014之间设置有相互连通的传动槽2013，所述滑动槽2011中可前后滑动地安装有前滑动块202和后滑动块2021，所述前滑动块202和后滑动块2021中分别螺纹配合安装有前螺纹杆205和后螺纹杆2051，所述前螺纹杆205和后螺纹杆2051固定连接，所述前螺纹杆205前端可转动地安装在所述侧转动槽2012前端壁中，所述后螺纹杆2051后端可转动地安装在所述滑动槽2011后端壁中，所述侧转动槽2012中安装有从动链轮2061，所述从动链轮2061与所述前螺纹杆205固定连接，所述主动链轮206与所述从动链轮2061上安装有转动链2062，所述前滑动块202外侧端固定设置有向前延伸的前连接臂203，所述后滑动块2021块外侧端固定设置向后延伸的后连接臂2031，所述前连接臂203前端以及后连接臂2031后端均固定设置有水平方向延伸的安装臂204，所述安装臂204下端设置有齿条2041，所述主架体201中心处设置有通槽2010，所述通槽2010中心处通过水管208固定安装有分水环209；所述支撑架10包括上杆件101和下杆件102，所述上杆件101上端固定设置有安装套103，所述安装套103中设置有左右相通且与所述安装臂204相配合的安装槽1031，所述上杆件101中还安装有与所述齿条2041相配合的锁定装置，所述上杆件101下端设置有调节螺纹杆1012。

有益地，所述锁定装置包括设置在所述上杆件101中且左右相通的调节槽1011，所述调节槽1011与所述安装槽1031之间设置有相互连通的伸缩槽，所述伸缩槽中可上下滑动地安装有伸缩臂105，所述伸缩臂105上端设置有能与所述齿条2041啮合的锁定齿1051，所述调节槽1011中可上下滑动地安装有调节臂104，所述调节臂104与所述伸缩臂105固定连接，且所述调节臂104两端伸出调节槽1011，所述调节臂104下端与所述调节槽1011底壁之间固定安装有偏压弹簧1041，所述偏压弹簧1041用以将所述伸缩臂105向上偏压而使所述锁定齿1051伸入到所述安装槽1031中。

有益地，所述下杆件102中设左右开口朝上且与所述调节螺纹杆1012相配合的内螺纹孔，所述下杆件102上固定安装有圆盘1022，且所述下杆件102下端设置有尖头部1021，从而方便插入到土中，且所述圆盘1022可减少下杆件102的晃动。

有益地，所述安装套103以及所述主架体201上固定设置有固定环31，所述固定环31通过系绳将所述遮光网30固定安装在所述顶架20和支撑架10上。

有益地，所述分水环209上均匀设置有出口朝下的竖直喷头2091以及与所述竖直喷头2091成夹角的倾斜喷头2092，且所述倾斜喷头2092与所述竖直喷头2091交错分布，从而可增大喷水范围。

有益地，所述水管208下端固定设置有与市政供水系统相连的连通管2081。

有益地，所述转动轴207前端伸出所述主架体201并设置有转动驱动头2071，从而通过扳手转动所述转动驱动头2071可使所述转动轴207转动。

有益地，所述前螺纹杆205与所述后螺纹杆2051的螺纹方向相反，从而在所述前螺纹杆205和所述后螺纹杆2051同时转动时可驱动所述前滑动块202和后滑动块2021相对靠近或者相对远离滑动。

所述顶架20在初始状态时，所述前滑动块202和后滑动块2021位于所述滑动槽2011中间位置而相互贴合；所述支撑架10在初始状态时，所述调节螺纹杆1012与所述内螺纹孔完全配合，所述伸缩臂105在所述偏压弹簧1041的作用下被向上偏压而使所述锁定齿1051伸入到所述安装槽1031中；

使用时，通过扳手转动所述转动驱动头2071从而驱动所述转动轴207转动，所述转动轴207可带动所述主动链轮206转动，在转动链2062的作用下，可带动所述从动链轮2061发生转动，从而可驱动所述前螺纹杆205和后螺纹杆2051转动，所述前螺纹杆205和后螺纹杆2051转动时可驱动所述前滑动块202和后滑动块2021相对远离滑动，从而时前后的安装臂之间的距离变大，而后将所述调节臂104向下顶推，所述伸缩臂105会克服所述偏压弹簧1041的作用向下滑动而使所述锁定齿1051缩回至所述伸缩槽中，此时将所述安装套103套在所述安装臂204上，调节好位置后松开所述调节臂104，所述调节臂104会在所述偏压弹簧1041的作用下将被向上顶压而使所述锁定齿1051向上滑动并与所述齿条2041相啮合，此时，所述上杆件101被固定在所述安装臂204上，而后将所述遮光网30通过系绳固定在所述固定环31上，并通过转动所述下杆件102来调节支撑架10的高度，将市政供水系统接入到所述连通管2081后，立起所述支撑杆10使所述分水环209位于树木上方并将所述尖头部1021插入到土中使所述圆盘1022与地面相抵；

需要对树木进行浇水时，开启市政供水系统，水会流入到所述分水环209中，并通过所述倾斜喷头2092和所述竖直喷头2091对树木进行淋喷，从而达到灌溉和降温的作用。

本发明的有益效果是：本发明装置可根据树木的树冠的大小通过转动轴的转动来调节在前的安装臂与在后的安装臂之间的距离，从而可对遮光网有效的支撑，由于前螺纹杆和后螺纹杆螺纹方向相反、转速相同，从而可使在前的安装臂向前伸出长度与在后的安装臂向后伸出的长度相同，从而可防止重心偏移；

本发明装置还可通过转动下杆件来调节支撑架的高度，从而满足不同高度的树木；

需要对树木进行浇水时，开启市政供水系统，水会流入到分水环中，并通过倾斜喷头和竖直喷头对树木进行淋喷，从而达到灌溉和降温的作用，由于倾斜喷头与所述竖直喷头形成夹角且交错分布，从而可增大喷水范围，而且喷水均匀；

本发明装置在将支撑架与顶架固定时只需通过伸缩臂的伸缩完成，因此安装十分方便，本发明装置可大大降低烈日对树木的直接照射，从而提高植物树木的移栽和种植的成活率，而且遮光网不与树木直接接触，因此，遮光网不容易破损，可重复利用，也不会限制树木的生长。

以上所述，仅为发明的具体实施方式，但发明的保护范围并不局限于此，任何不经过创造性劳动想到的变化或替换，都应涵盖在发明的保护范围之内。因此，发明的保护范围应该以权利要求书所限定的保护范围为准。
