一种灭蚊灯装置的制作方法

本发明涉及灭蚊装置领域,具体为一种灭蚊灯装置。



背景技术:

市场上有一种电子灭蚊灯,其结构是灭蚊灯中心是一个特定波长的发光灯管,外周是一个带电的金属丝网,利用蚊子的趋光特性,使蚊子触电而亡。但是研究表明夜晚的亮光对人们睡眠会有影响,而且这种灭蚊灯是灭蚊效果不理想,对此作出了一系列的改善,不仅不会影响睡眠的质量,而且还会有一定的照明作用,同时还能吸引蚊虫,避免蚊虫干扰睡眠和对人体进行叮咬,操作简单,节约能量,便于后期的清理。

因此,需要设计一种灭蚊灯装置来解决此类问题。



技术实现要素:

本发明的目的在于提供一种灭蚊灯装置,以解决上述背景技术中提出的问题。

为实现上述目的,本发明提供如下技术方案:一种灭蚊灯装置,包括灭蚊装置本体,所述灭蚊装置本体的顶端设置有安装底座,所述安装底座的一端设置有安装槽,所述安装槽的内部设置有led灯,所述安装底座的四周设置有隔板,所述隔板的内侧设置有红色涂层,所述隔板的外侧设置有电网,所述隔板的一侧设置有防护罩,所述防护罩的内部的底端设置有接物槽,所述防护罩的底端设置有插接板,所述灭蚊装置本体的底端设置有支撑柱,所述支撑柱的顶端的四周设置有插接槽,所述支撑柱顶端的一侧设置有感应开关、光敏传感器和总控制开关,所述支撑柱的底端的一侧设置有滑槽,所述滑槽的内部设置有滑杆,所述滑杆的一端设置有充电插头,所述支撑柱的内部设置有蓄电板、时间控制器、dsp信息处理器和plc控制器,所述感应开关、光敏传感器、时间控制器和plc控制器均与dsp信息处理器电性连接,所述led灯和电网均与plc控制器电性连接,所述总控制开关、充电接头、led灯均与蓄电板电性连接。

进一步的,所述防护罩为一种透明塑料材质的构件。

进一步的,所述隔板与安装底座通过螺纹连接。

进一步的,所述插接板和插接槽配合使用。

进一步的,所述安装底座和支撑柱通过螺钉固定连接。

进一步的,所述支撑柱的内侧设置有防潮面板,所述支撑柱的表面设置有抗震垫,所述支撑柱的底端设置有弹片支撑脚。

进一步的,所述隔板的表面设置有散热孔。

与现有技术相比,本发明的突出的实质性特点和显著的进步是:该种灭蚊灯装置,安装槽的内部设置有led灯,安装底座的四周设置有隔板,隔板的内侧设置有红色涂层,隔板的外侧设置有电网,led灯和红色涂层不仅可以用来照明,而且还可以用来引诱蚊子,辅助电网消灭蚊子,避免了化学物质对身体的伤害,隔板的一侧设置有防护罩,防护罩的内部的底端设置有接物槽,通过接物槽存储电死的蚊虫,防止污染地面,且便于清理,防护罩的底端设置有插接板,支撑柱的顶端的四周设置有插接槽,连接牢固,便于安装和拆卸,支撑柱顶端的一侧设置有感应开关、光敏传感器和总控制开关,支撑柱的内部设置有蓄电板、时间控制器、dsp信息处理器和plc控制器,通过一系列的电性元件之间的相互协作使得操作简单,节约电源,同时只要保证蓄电板内有足够的电源便可以持续工作。

附图说明

图1是本发明的灭蚊灯装置本体安装结构示意图;

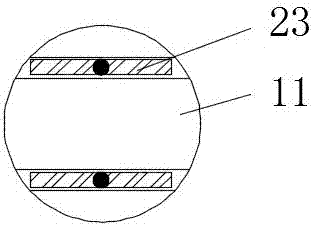

图2是本发明的弹片支撑脚安装结构示意图;

图3是本发明的支撑柱内部安装结构示意图;

图4是本发明的隔板安装结构示意图;

图5是本发明的防护罩安装结构示意图;

图6是本发明的电性连接模块图;

附图标记中:1-灭蚊装置本体;2-安装底座;3-安装槽;4-led灯;5-隔板;6-红色涂层;7-电网;8-防护罩;9-接物槽;10-插接板;11-支撑柱;12-插接槽;13-感应开关;14-光敏传感器;15-总控制开关;16-滑槽;17-滑杆;18-充电插头;19-蓄电板;20-时间控制器;21-dsp信息处理器;22-plc控制器;23-弹片支撑脚。

具体实施方式

下面将结合本发明实施例中的附图,对本发明实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本发明一部分实施例,而不是全部的实施例。基于本发明中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本发明保护的范围。

请参阅图1-6,本发明提供一种技术方案:一种灭蚊灯装置,包括灭蚊装置本体,灭蚊装置本体1的顶端设置有安装底座2,安装底座2的一端设置有安装槽3,安装槽3的内部设置有led灯4,安装底座2的四周设置有隔板5,隔板5的内侧设置有红色涂层6,隔板5的外侧设置有电网7,隔板5的一侧设置有防护罩8,防护罩8的内部的底端设置有接物槽9,防护罩8的底端设置有插接板10,灭蚊装置本体1的底端设置有支撑柱11,支撑柱11的顶端的四周设置有插接槽12,支撑柱12顶端的一侧设置有感应开关13、光敏传感器14和总控制开关15,支撑柱12的底端的一侧设置有滑槽16,滑槽16的内部设置有滑杆17,滑杆17的一端设置有充电插头18,支撑柱11的内部设置有蓄电板19、时间控制器20、dsp信息处理器21和plc控制器22,感应开关13、光敏传感器14、时间控制器20和plc控制器22均与dsp信息处理器21电性连接,led灯4和电网7均与plc控制器22电性连接,总控制开关15、充电接头18、led灯4均与蓄电板19电性连接。

进一步的,防护罩8为一种透明塑料材质的构件,透光性能好。

进一步的,隔板5与安装底座2通过螺纹连接,连接方式简单,且牢固。

进一步的,插接板10和插接槽12配合使用,便于安装和拆卸。

进一步的,安装底座2和支撑柱11通过螺钉固定连接,连接方式简单,便于操作。

进一步的,支撑柱11的内侧设置有防潮面板,支撑柱11的表面设置有抗震垫,支撑柱11的底端设置有弹片23支撑脚,经久耐用。

进一步的,隔板5的表面设置有散热孔,防止温度过高,延长使用寿命。

工作原理:该种灭蚊灯装置,打开总控制开关15,通过感应开关13、光敏传感器14和时间控制器20将信息传递给dsp信息处理器21,dsp信息处理器21将信息传递给plc控制器22,plc控制器22对led灯4和电网7进行控制,安装槽3的内部设置有led灯4,安装底座2的四周设置有隔板5,隔板5的内侧设置有红色涂层6,隔板5的外侧设置有电网7,led灯4和红色涂层6不仅可以用来照明,而且还可以用来引诱蚊子,辅助电网7消灭蚊子,避免了化学物质对身体的伤害,隔板5的一侧设置有防护罩8,防护罩8的内部的底端设置有接物槽9,通过接物槽9存储电死的蚊虫,防止污染地面,且便于清理,防护罩8的底端设置有插接板10,支撑柱11的顶端的四周设置有插接槽12,连接牢固,便于安装和拆卸,支撑柱11顶端的一侧设置有感应开关13、光敏传感器14和总控制开关15,支撑柱11的内部设置有蓄电板19、时间控制器20、dsp信息处理器21和plc控制器22,通过一系列的电性元件之间的相互协作使得操作简单,节约电源,同时只要保证蓄电板19内有足够的电源便可以持续工作。

尽管已经示出和描述了本发明的实施例,对于本领域的普通技术人员而言,可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型,本发明的范围由所附权利要求及其等同物限定。
