农作物种子的烘干设备的制作方法

本发明涉及一种烘干设备，具体是一种农作物种子的烘干设备。

背景技术：

目前，农作物种子多是大规模存放在仓库中，而在农作物存放过程中，需要控制农作物种子的含水量，避免农作物种子发霉、发酵等现象，现有的方式多为定期对种子采用烘干设备进行烘干，如申请号为201520885074.8的专利公布了种子烘干机，其解决了传统种子烘干设备需要人工翻转、效率低、劳动量大的问题，但其存在着烘干效率不高、农作物种子烘干质量不佳的问题。

技术实现要素：

本发明的目的是克服现有农作物种子烘干设备存在的农作物种子烘干效率不高、烘干质量不佳的问题，提供一种机械化程度高、操作方便、工作效率高、农作物种子烘干质量好的农作物种子的烘干设备。

本发明解决的技术问题所采取的技术方案为：

一种农作物种子的烘干设备，包括支架、绞龙、鼓风机、加热室、电机、旋转轴、输气管和进料斗，其特征在于：所述的支架与支架之间设置有连接杆，所述的绞龙设置在连接杆上，并在绞龙与连接杆之间设置有加强杆，通过加强杆提高了绞龙与连接杆之间的连接强度，进而提高烘干设备的质量性能，所述的鼓风机设置在连接杆上，所述的加热室设置在鼓风机上，并在加热室上设置有电热丝，所述的电机设置在绞龙的一端，所述的旋转轴设置在绞龙内，其一端与电机连接，并在旋转轴上设置有螺旋叶、喷气嘴，所述的输气管一端与加热室连接，另一端与旋转轴连接，并在输气管上设置有阀门，将加热室通过输气管与旋转轴连接，并将加热室设置在鼓风机上，从而能够使具有一定温度的气流输入旋转轴内，并经过喷气嘴喷入绞龙中，从而实现了对绞龙内农作物种子进行干燥的目的，所述的进料斗设置在支架上，并在进料斗上设置有调节阀，在进料斗上设置有调节阀，通过调节阀能够调节农作物种子的输入效率，通过输气管上的阀门能够控制空气流量，进能能够提高农作物种子的烘干效率及烘干质量。

所述的旋转轴设置为中空结构。

所述的旋转轴与输气管之间设置有密封环。

有益效果：本发明将加热室通过输气管与旋转轴连接，并将加热室设置在鼓风机上，从而能够使具有一定温度的气流输入旋转轴内，并经过喷气嘴喷入绞龙中，从而实现了对绞龙内农作物种子进行干燥的目的，在进料斗上设置有调节阀，通过调节阀能够调节农作物种子的输入效率，通过输气管上的阀门能够控制空气流量，进能能够提高农作物种子的烘干效率及烘干质量。

附图说明

图1是本发明的结构示意图。

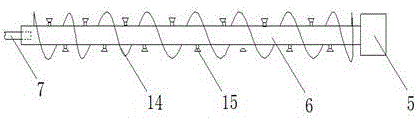

图2是本发明的部分结构示意图，示意旋转轴与螺旋板、喷气嘴的连接结构。

图3是本发明的部分结构示意图，示意旋转轴与输气管的连接结构。

图中：1.支架、2.绞龙、3.鼓风机、4.加热室、5.电机、6.旋转轴、7.输气管、8.进料斗、9.连接杆、10.进料口、11.出料口、12.加强杆、13.电热丝、14.螺旋叶、15.喷气嘴、16.阀门、17.密封环、18.调节阀。

具体实施方式

以下将结合附图对本发明进行较为详细的说明。

如附图1-3所示，一种农作物种子的烘干设备，包括支架1、绞龙2、鼓风机3、加热室4、电机5、旋转轴6、输气管7和进料斗8，其特征在于：所述的支架1与支架2之间设置有连接杆9，所述的绞龙2设置在连接杆9上，并在绞龙2与连接杆9之间设置有加强杆12，通过加强杆12提高了绞龙2与连接杆9之间的连接强度，进而提高烘干设备的质量性能，所述的鼓风机3设置在连接杆9上，所述的加热室4设置在鼓风机3上，并在加热室4上设置有电热丝13，所述的电机5设置在绞龙2的一端，所述的旋转轴6设置在绞龙2内，其一端与电机5连接，并在旋转轴6上设置有螺旋叶14、喷气嘴15，所述的旋转轴6设置为中空结构，所述的输气管7一端与加热室4连接，另一端与旋转轴6连接，并在输气管7上设置有阀门16，所述的旋转轴6与输气管7之间设置有密封环17，将加热室4通过输气管7与旋转轴6连接，并将加热室4设置在鼓风机3上，从而能够使具有一定温度的气流输入旋转轴6内，并经过喷气嘴15喷入绞龙中，从而实现了对绞龙内农作物种子进行干燥的目的，所述的进料斗8设置在支架1上，并在进料斗8上设置有调节阀18，在进料斗8上设置有调节阀18，通过调节阀18能够调节农作物种子的输入效率，通过输气管7上的阀门16能够控制空气流量，进能能够提高农作物种子的烘干效率及烘干质量。

技术特征：

技术总结
本发明公开了一种农作物种子的烘干设备，包括支架、绞龙、鼓风机、加热室、电机、旋转轴、输气管和进料斗，其特征在于：所述的支架与支架之间设置有连接杆，所述的绞龙设置在连接杆上，所述的鼓风机设置在连接杆上，所述的加热室设置在鼓风机上，并在加热室上设置有电热丝，所述的电机设置在绞龙的一端，所述的旋转轴设置在绞龙内，其一端与电机连接。本发明将加热室通过输气管与旋转轴连接，并将加热室设置在鼓风机上，从而能够使具有一定温度的气流输入旋转轴内，并经过喷气嘴喷入绞龙中，从而实现了对绞龙内农作物种子进行干燥的目的，在进料斗上设置有调节阀，通过调节阀能够调节农作物种子的输入效率。

技术研发人员：汪保华;周明生;汪凯
受保护的技术使用者：汪保华
技术研发日：2017.08.22
技术公布日：2017.12.29
