一种农田土壤深耕装置的制作方法

本发明涉及一种农田土壤深耕装置，属农业机械领域。

背景技术：

农田土壤板结是土壤退化重要表现之一；土壤板结的主要因素为：农田土壤质地太粘，有机肥不足及秸秆还田量减少，长期单一地施用化肥，镇压、翻耕等农耕措施，暴雨水土流失后造成土壤板结。目前解决土壤板结的关键性措施是对农田土壤进行适度深耕。适度深耕有利于保护土壤耕作层结构不被破坏，有利于作物根系生长。当深耕深度大于30厘米时,可打破犁底层,加厚土层厚度，改善耕层构造,从而防止土壤板结。目前对土壤耕作作业的大多为旋耕机；旋耕机是以旋转刀齿为工作部件的驱动型土壤耕作机械。旋耕机是利用刀辊总成上的旋耕刀将农田土壤翻耕打碎，然后通过刀辊总成后端机架上的强压板，将农田土壤耙平以完成农田种植前的准备工作；由于现有旋耕机的结构原因其作业深度为10—15cm；不能满足适度深耕的要求，因此，有必要对其进行改进。

技术实现要素：

本发明的目的在于：提供一种结构简单，实用性好，对农田土壤旋耕作业过程中，可对农田土壤进行适度深耕，从而防止土壤板结和土层以下水分的蒸发，使农田土壤达到蓄水保墒作用的农田土壤深耕装置。

本发明是的技术方案是：

一种农田土壤深耕装置，它由机架、悬挂架、前耕犁和后耕犁构成，其特征在于：机架的顶部安装有悬挂架，机架的前端通过安装箍对称安装有前耕犁，前耕犁之间的机架上对称安装有连接件，机架的后端通过安装箍对称安装有后耕犁。

所述的前耕犁和后耕犁分别由装配杆和犁刀构成，装配杆的底部焊装有犁刀，犁刀上方的装配杆上设置有多个调节安装孔。

所述的犁刀上方的装配杆上对称状设置有翼片。

所述的翼片在装配杆上呈倾斜状设置。

所述的安装箍由基板和连杆构成，基板的两侧呈上下对称状设置有装配孔，装配孔内通过固紧螺母安装有连杆，装配孔之间的基板端面上对称安装有挂装固定板，挂装固定板上设置有多个调节固定孔。

所述的连杆为u形体。

本发明的有益效果在于：

该农田土壤深耕装置工作过程中，通过前耕犁和后耕犁可对农田土壤进行深松作业，深耕深度大于30厘米,由此可打破犁底层,加厚土层厚度，改善耕层构造,有效防止土壤板结、以及防止土层以下水分的蒸发，达到蓄水保墒作用；并在水分过多时，又可使土壤水分蒸发，使植物生长发育良好；从而解决了现有旋耕机不能满足适度深耕要求的问题，该农田土壤深耕装置通过装配杆上的调节安装孔可调节犁刀的工作深度，满足不同的作用要求，该农田土壤深耕装置具有结构简单，实用性好的特点，特别适用于农田土壤深松作业使用。

附图说明

图1为本发明的结构示意图；

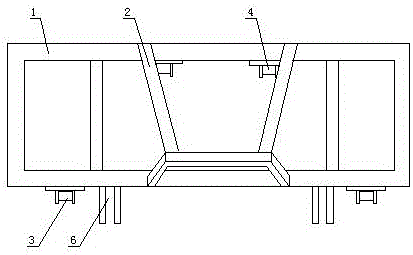

图2为本发明的俯视结构示意图；

图3为本发明的安装箍的结构示意图。

图中：1、机架，2、悬挂架，3、前耕犁，4、后耕犁，5、安装箍，6、连接件，7、装配杆，8、犁刀，9、翼片，10、基板，11、连杆，12、挂装固定板。

具体实施方式

该农田土壤深耕装置由机架1、悬挂架2、前耕犁3和后耕犁4构成，机架1为矩形框架，机架1的顶部安装有悬挂架2，机架1的前端通过安装箍5对称安装有前耕犁3，前耕犁3之间的机架1上对称安装有连接件6，以在工作时配合悬挂架2挂装在牵引装置（拖拉机）上；机架1的后端通过安装箍5对称安装有后耕犁4。

前耕犁3和后耕犁4分别由装配杆7和犁刀8构成，装配杆7的底部焊装有犁刀8，犁刀8上方的装配杆7上设置有多个调节安装孔。犁刀8上方的装配杆7上对称状设置有翼片9，翼片9在装配杆7上呈倾斜状设置。以在工作时将犁刀8翻卷上来的板结土壤破碎，从而减小阻力。

安装箍5由基板10和连杆11构成，基板10的两侧呈上下对称状设置有装配孔，装配孔内通过固紧螺母安装有u形体的连杆11，装配孔之间的基板10端面上对称安装有挂装固定板12，挂装固定板12上设置有多个调节固定孔，前耕犁3和后耕犁4分别通过固定栓活动安装在挂装固定板12上。通过装配杆7上设置的多个调节安装孔，可调节前耕犁3和后耕犁4的安装高度，以满足作用要求。

该农田土壤深耕装置工作过程中，通过前耕犁3和后耕犁4可对农田土壤进行深松作业，深耕深度大于30厘米,由此可打破犁底层,加厚土层厚度，改善耕层构造,有效防止土壤板结、以及防止土层以下水分的蒸发，达到蓄水保墒作用；并在水分过多时，又可使土壤水分蒸发，使植物生长发育良好；作业过程中通过翼片9在将犁刀8翻卷上来的板结土壤破碎，以疏松土壤，提高地温。同时还有利于土壤微生物的活动，促进有机物质的分解，增加土壤养分供应能力，改善营养条件。从而解决了现有旋耕机不能满足适度深耕要求的问题，该旋耕深松装置的深耕器通过液压缸20可调节工作角度，并且通过装配杆7上的调节安装孔可调节犁刀8的工作深度，满足不同的深耕作业及开沟作业要求，该农田土壤深耕装置具有结构简单，实用性好的特点，特别适用于农田土壤深松作用使用。

技术特征：

技术总结
本发明涉及一种农田土壤深耕装置，属农业机械领域。它由机架、悬挂架、前耕犁和后耕犁构成，机架的顶部安装有悬挂架，机架的前端通过安装箍对称安装有前耕犁，前耕犁之间的机架上对称安装有连接件，机架的后端通过安装箍对称安装有后耕犁。工作时，通过前耕犁和后耕犁可对农田土壤进行深松作业，深耕深度大于30厘米,由此可打破犁底层,加厚土层厚度，改善耕层构造,有效防止土壤板结；解决了现有旋耕机不能满足适度深耕要求的问题，具有结构简单，实用性好的特点，特别适用于农田土壤深松作业使用。

技术研发人员：赵英霞;赵元刚;赵军
受保护的技术使用者：湖北双羽机械科技股份有限公司
技术研发日：2017.10.23
技术公布日：2017.12.29
