一种农业温室的降温系统的制作方法

本发明是一种农业温室的降温系统，属于农业温室技术领域。

背景技术：

温室农业分玻璃温室和塑料大棚两种，可以人工调节温度和湿度。主要用于蔬菜的超季节栽培，利用温室农业技术也能获得多种农产品。

现有技术公开了申请号为：cn201520095265.4的一种温室降温系统，包括温室，设置在温室外部的遮阳装置和设置在温室内的降温组件，所述遮阳装置包括框架和活动连接在框架上的遮阳板，所述遮阳板与温室顶部留有1m以上的空隙。本技术方案中，采用室内室外两种方式降温，室外阻断阳光直接照射，室内采用降温组件降低室内温度，使温室内温度适中保持在一定范围内，避免其温度过高。但是其不足之处在于无法根据外界温度进行自我调节，从而易导致温室内的植物由于室内温度较低而死亡。

技术实现要素：

针对现有技术存在的不足，本发明目的是提供一种农业温室的降温系统，以解决无法根据外界温度进行自我调节，从而易导致温室内的植物由于室内温度较低而死亡的问题。

为了实现上述目的，本发明是通过如下的技术方案来实现：一种农业温室的降温系统，其结构包括出风口、调节装置、主体、感应器、万向轮、电池盒、储水箱、伸缩杆，所述主体横截面为长方形且上下端面大小不一致，所述主体下方万向轮设有2个且表面为圆形，所述主体右侧面储水箱表面为上窄下宽的梯形，所述主体下方设有感应器，所述感应器表面为长方形且与主体采用间隙配合，所述感应器下方电池盒横截面为长方形，所述电池盒与主体采用过盈配合方式活动连接，所述电池盒下方设有万向轮，所述主体上方设有伸缩杆，所述伸缩杆下端面与主体上端面相连且接触面为直径相同的圆形，所述伸缩杆顶端设有出风口，所述主体正表面顶端设有调节装置；所述调节装置由接收器、刻度条、调节器、电源指示灯、外壳体组成，所述外壳体横截面为长方形且上下端面大小相同，所述外壳体正表面设有接收器，所述接收器表面为长方形且与外壳体相连，所述接收器下方设有刻度条，所述刻度条与外壳体采用过盈配合，所述外壳体刻度条内侧设有调节器，所述调节器与外壳体采用过盈配合方式活动连接，所述调节器下方电源指示灯表面为圆形且与外壳体相连。

进一步地，所述伸缩杆横截面为圆形且上下端面直径相同。

进一步地，所述调节装置表面为长方形且与主体相连。

进一步地，所述主体右端面与储水箱采用焊接进行固定连接。

进一步地，所述电池盒与万向轮采用间隙配合。

进一步地，所述出风口表面为圆形且与伸缩杆采用过盈配合。

有益效果

本发明一种农业温室的降温系统，通过在降温系统上添加一个调节装置，可以使降温系统在运行时，可以根据外界的温度和空气的湿度对降温系统自动做出温度调节，从而使在温室内的植物可以更好的生长，减少植物的死亡率。

附图说明

通过阅读参照以下附图对非限制性实施例所作的详细描述，本发明的其它特征、目的和优点将会变得更明显：

图1为本发明一种农业温室的降温系统的结构示意图；

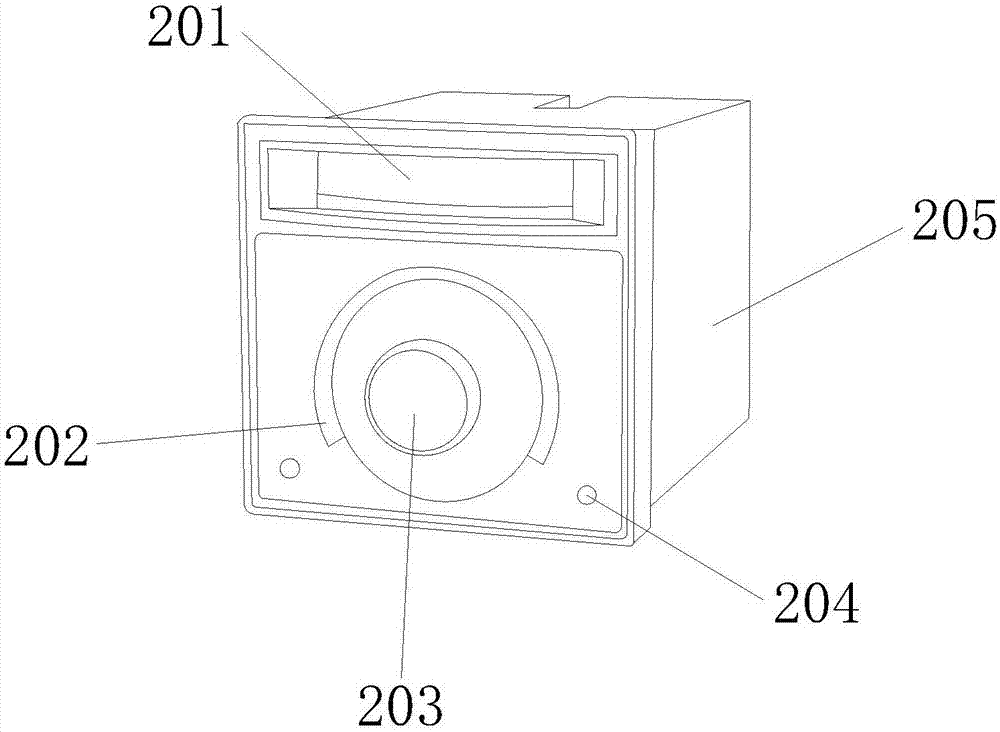

图2为本发明的调节装置示意图。

图3为本发明的出风口示意图。

图中：1-出风口、2-调节装置、3-主体、4-感应器、5-万向轮、6-电池盒、7-储水箱、8-伸缩杆、201-接收器、202-刻度条、203-调节器、204-电源指示灯、205-外壳体。

具体实施方式

为使本发明实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本发明。

请参阅图1-图3，本发明提供一种技术方案：一种农业温室的降温系统，其结构包括出风口1、调节装置2、主体3、感应器4、万向轮5、电池盒6、储水箱7、伸缩杆8，所述主体3横截面为长方形且上下端面大小不一致，所述主体3下方万向轮5设有2个且表面为圆形，所述主体3右侧面储水箱7表面为上窄下宽的梯形，所述主体3下方设有感应器4，所述感应器4表面为长方形且与主体3采用间隙配合，所述感应器4下方电池盒6横截面为长方形，所述电池盒6与主体3采用过盈配合方式活动连接，所述电池盒6下方设有万向轮5，所述主体3上方设有伸缩杆8，所述伸缩杆8下端面与主体3上端面相连且接触面为直径相同的圆形，所述伸缩杆8顶端设有出风口1，所述主体3正表面顶端设有调节装置2；所述调节装置2由接收器201、刻度条202、调节器203、电源指示灯204、外壳体205组成，所述外壳体205横截面为长方形且上下端面大小相同，所述外壳体205正表面设有接收器201，所述接收器201表面为长方形且与外壳体205相连，所述接收器201下方设有刻度条202，所述刻度条202与外壳体205采用过盈配合，所述外壳体205刻度条202内侧设有调节器203，所述调节器203与外壳体205采用过盈配合方式活动连接，所述调节器203下方电源指示灯204表面为圆形且与外壳体205相连。所述伸缩杆8横截面为圆形且上下端面直径相同。所述调节装置2表面为长方形且与主体3相连。所述主体3右端面与储水箱7采用焊接进行固定连接。所述电池盒6与万向轮5采用间隙配合。所述出风口1表面为圆形且与伸缩杆8采用过盈配合。

本专利所说的调节器203，是将生产过程参数的测量值与给定值进行比较，得出偏差后根据一定的调节规律产生输出信号推动执行器消除偏差量，使该参数保持在给定值附近或按预定规律变化的控制器。

在进行使用时，首先通过连接电池盒6启动降温系统，接着再由感应器4感应外界的温度以及空气中的湿度，从而计算出适合植物生长的温度，并将数据传送至调节装置2，接着启动调节装置2，再由接收器201接收数据，接着由刻度条202显示数据，然后通过调节器203自动进行调节温度，接着再由主体3配合储水箱7使用产生冷气，并从出风口1排放出去，从而使在温室内的植物可以更好的生长，减少植物的死亡率。

本发明的出风口1、调节装置2、主体3、感应器4、万向轮5、电池盒6、储水箱7、伸缩杆8，部件均为通用标准件或本领域技术人员知晓的部件，其结构和原理都为本技术人员均可通过技术手册得知或通过常规实验方法获知，本发明解决的问题是无法根据外界温度进行自我调节，从而易导致温室内的植物由于室内温度较低而死亡，本发明通过上述部件的互相组合，本发明一种农业温室的降温系统，通过在降温系统上添加一个调节装置，可以使降温系统在运行时，可以根据外界的温度和空气的湿度对降温系统自动做出温度调节，从而使在温室内的植物可以更好的生长，减少植物的死亡率。具体如下所述:

所述外壳体205横截面为长方形且上下端面大小相同，所述外壳体205正表面设有接收器201，所述接收器201表面为长方形且与外壳体205相连，所述接收器201下方设有刻度条202，所述刻度条202与外壳体205采用过盈配合，所述外壳体205刻度条202内侧设有调节器203，所述调节器203与外壳体205采用过盈配合方式活动连接，所述调节器203下方电源指示灯204表面为圆形且与外壳体205相连。

以上显示和描述了本发明的基本原理和主要特征和本发明的优点，对于本领域技术人员而言，显然本发明不限于上述示范性实施例的细节，而且在不背离本发明的精神或基本特征的情况下，能够以其他的具体形式实现本发明。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本发明的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本发明内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
