一种基于物联网的智能铲土覆土花盆的制作方法

本发明涉及智能花盆领域，具体是一种基于物联网的智能铲土覆土花盆。

背景技术：

现在大部分人都会在家种植盆栽类用于观赏，但是由于生活节奏的加快，使得部分人无力全程照顾植物，智能花盆的出现解决了这一弊端，而全程智能化使无需人力加入，但是种植者又想享受种植植物的乐趣，因此需要对现有智能花盆进行改进。

技术实现要素：

为了解决上述问题，本发明提出一种基于物联网的智能铲土覆土花盆。

一种基于物联网的智能铲土覆土花盆，包括花盆、将花盆包裹住并用于保护花盆的保护壳、花盆内置的土壤区、设置在土壤区的下方且平行分布的储水区和控制区，所述的保护壳上设置有支撑架，所述的支撑架上设置有支撑板，所述的支撑板上设置有铲土装置，所述的铲土装置上设置有用于调节高度的升降装置，所述的升降装置上设置有用于覆土和摆均的覆土装置，所述的花盆内置有压力检测器。

所述的铲土装置包括动力机构、安装在动力机构上的第一伸缩缸、与第一伸缩缸连接的铲土刀。

所述的动力机构包括设置在支撑板上的齿条圈、与齿条圈碾合的齿轮、与齿轮配合的齿轮电机。

所述的升降装置包括设置在支撑板上的第二升降缸、与第二升降缸配合的滚轮、与滚轮配合的滚轮电机、设置在滚轮上的皮带。

所述的第二升降缸设置有两个，所述的滚轮电机设置有一个。

所述的覆土装置包括设置在皮带上且平行分布的覆土机构和摆均机构。

所述的覆土机构包括存土缸、设置在存土缸下方用于将营养土均匀抖落的振动电机。

所述的摆均机构包括摆均电机、与摆均电机连接的摆均曲柄，所述的摆均曲柄上设置有固定杆，所述的固定杆上设置有摆均框，所述的固定杆与摆均框之间连接有可使得摆均框摆动的摆均杆。

所述的固定杆上还设置有用于与手机连接全程观看的摄像头。

所述的控制区内设置有电源、与电源连接的控制器、与控制器配合的物联网接收器。

本发明的有益效果是：利用机械装置自动对板结并失去营养的土壤进行通气或铲除，减少植物因土壤没有养分及缺少透气导致的枯萎及死亡；通过手机连接的摄像头可控制抖落营养土的位置，使得种植者远程也可以照料植物，享受种植植物的乐趣，同时还可以观赏植物并参与植物的生长。

附图说明

下面结合附图和实施例对本发明进一步说明。

图1为本发明的主视结构示意图；

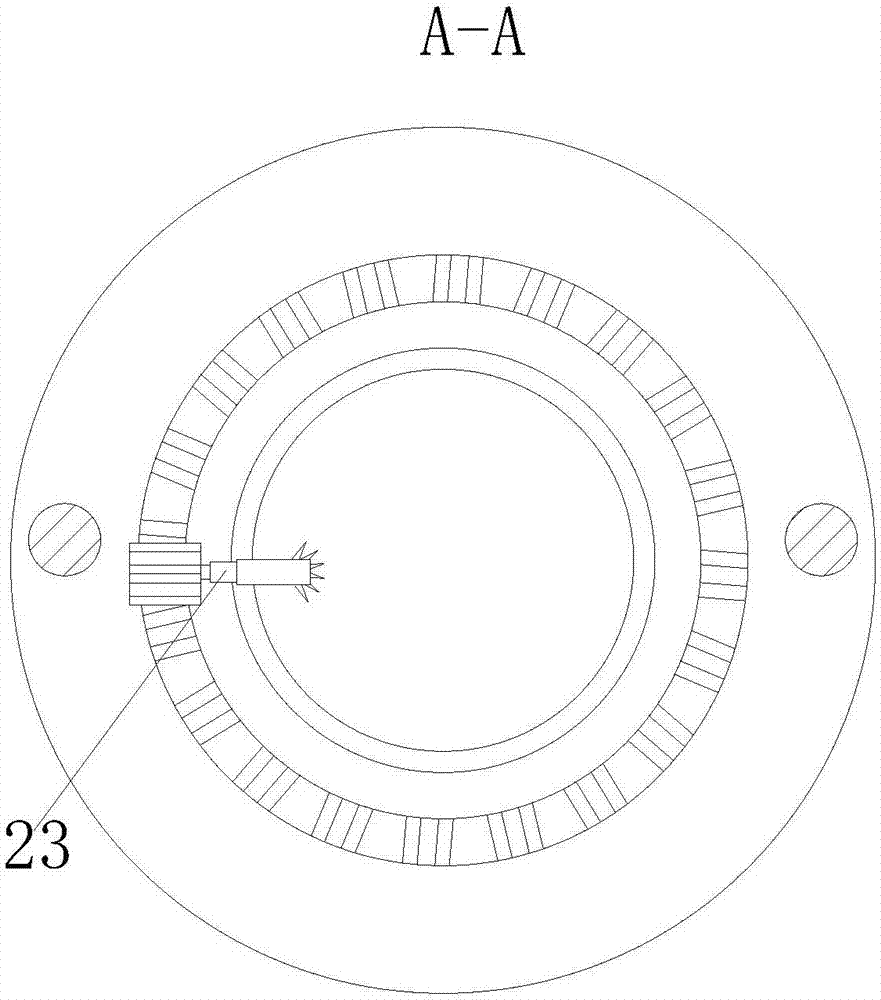

图2为本发明的图1的a-a结构示意图；

图3为本发明的图1的i局部放大图。

具体实施方式

为了使本发明实现的技术手段、创作特征、达成目的与功效易于明白了解，下面对本发明进一步阐述。

如图1至图3所示，一种基于物联网的智能铲土覆土花盆，包括花盆12、将花盆12包裹住并用于保护花盆12的保护壳11、花盆12内置的土壤区19、设置在土壤区19的下方且平行分布的储水区17和控制区16，所述的保护壳11上设置有支撑架10，所述的支撑架10上设置有支撑板27，所述的支撑板27上设置有铲土装置，所述的铲土装置上设置有用于调节高度的升降装置，所述的升降装置上设置有用于覆土和摆均的覆土装置，所述的花盆12内置有压力检测器29。

所述的铲土装置设置在支撑板27上，主要是将板结的土壤疏通透气；所述的升降装置主要是为了将覆土装置设置在合适的位置防止干涉；所述的覆土装置设置在升降装置上，主要是在土壤板结且养分失去后将土壤铲去，并覆盖上新的营养土且摆动的均匀防止营养土落在植物叶子上。

所述的铲土装置包括动力机构、安装在动力机构上的第一伸缩缸21、与第一伸缩缸21连接的铲土刀20。

所述的动力机构包括设置在支撑板27上的齿条圈9、与齿条圈9碾合的齿轮22、与齿轮22配合的齿轮电机23。

所述的升降装置包括设置在支撑板27上的第二升降缸8、与第二升降缸8配合的滚轮5、与滚轮5配合的滚轮电机6、设置在滚轮5上的皮带4。

所述的第二升降缸8设置有两个，所述的滚轮电机6设置有一个。

所述的覆土装置包括设置在皮带4上且平行分布的覆土机构和摆均机构。

所述的覆土机构包括存土缸3、设置在存土缸3下方用于将营养土均匀抖落的振动电机7。

所述的摆均机构包括摆均电机1、与摆均电机1连接的摆均曲柄2，所述的摆均曲柄2上设置有固定杆26，所述的固定杆26上设置有摆均框24，所述的固定杆26与摆均框24之间连接有可使得摆均框24摆动的摆均杆25。

所述的固定杆26上还设置有用于与手机连接全程观看的摄像头28。

所述的花盆12上设置有用于进料的肥水口18。

所述的控制区16内设置有电源15、与电源15连接的控制器14、与控制器14配合的物联网接收器13。

本发明的使用方法：在肥水口18灌入肥水后，利用压力检测器29检测土壤的板结程度，并将数据传输到控制器14中，由控制器14与物联网接收器13配合，物联网接收器13与物联网的数据对比，并反馈到控制器14中；如反应板结度可继续使用则控制器14驱动齿轮电机23带动齿轮22做圆周运动，齿轮22上的第一伸缩缸21伸长到合适长度并带动铲土刀20对土壤进行通气；如反应板结度不可继续使用则控制器14使得铲土刀20铲除表层土壤，并继续驱动滚轮电机6带动皮带4转动，将存土缸3对着花盆12，启动振动电机7将营养土抖落；然后启动摆均电机1对摆均框24进行控制，通过手机连接的摄像头28可控制抖落营养土的位置，使得种植者远程也可以照料植物，享受种植植物的乐趣。

以上显示和描述了本发明的基本原理、主要特征和本发明的优点。本行业的技术人员应该了解，本发明不受上述实施例的限制，上述实施例和说明书中描述的只是本发明的原理，在不脱离本发明精神和范围的前提下，本发明还会有各种变化和改进，这些变化和改进都落入要求保护的本发明范围内。本发明要求保护范围由所附的权利要求书及其等效物界定。

技术特征：

技术总结
本发明涉及智能花盆领域，具体是一种基于物联网的智能铲土覆土花盆，包括花盆、将花盆包裹住并用于保护花盆的保护壳、花盆内置的土壤区、设置在土壤区的下方且平行分布的储水区和控制区，所述的保护壳上设置有支撑架，所述的支撑架上设置有支撑板，所述的支撑板上设置有铲土装置，所述的铲土装置上设置有用于调节高度的升降装置，所述的升降装置上设置有用于覆土和摆均的覆土装置，所述的花盆内置有压力检测器，利用机械装置自动对板结并失去营养的土壤进行通气或铲除，减少植物因土壤没有养分及缺少透气导致的枯萎及死亡；通过手机连接的摄像头可控制抖落营养土的位置，使得种植者远程也可以照料植物，享受种植植物的乐趣。

技术研发人员：张东军
受保护的技术使用者：芜湖玖荣生物科技有限公司
技术研发日：2017.10.30
技术公布日：2018.04.03
