一种烟草种植用农药喷洒机的制作方法

本发明属于烟草种植技术领域，尤其涉及一种烟草种植用农药喷洒机。

背景技术：

烟草属草茄目，茄科一年生或有限多年生草本植物，基部稍木质化。花序顶生，圆锥状，多花；蒴果卵状或矩圆状，长约等于宿存萼。夏秋季开花结果。主要分布于南美洲、南亚、中国。

为了防止害虫啃咬烟草，导致烟草的产量下降，需要对烟草进行杀虫，目前一般是人工用喷雾器喷洒农药进行杀虫，如此费时费力、喷洒效率低、因此亟需研发一种能够省时省力、能够提高喷洒效率、使用方便、操作简单的烟草种植用农药喷洒机。

技术实现要素：

(1)要解决的技术问题

本发明为了克服人工用喷雾器喷洒农药进行杀虫费时费力、喷洒效率低的缺点，本发明要解决的技术问题是提供一种能够省时省力、能够提高喷洒效率、使用方便、操作简单的烟草种植用农药喷洒机。

(2)技术方案

为了解决上述技术问题，本发明提供了这样一种烟草种植用农药喷洒机，包括有推车、支板、高度调节装置和喷洒装置，推车的顶部左侧通过螺栓竖直连接有支板，支板的左侧面设有高度调节装置，推车的顶部右侧设有喷洒装置，喷洒装置的喷洒部件设置在高度调节装置的调节部件上。

优选地，高度调节装置包括有第一滑轨、第一滑块、7形杆、连接块、第一弹簧、电动绕线轮和拉绳，第一滑轨的右侧面与支板的左侧面上部连接，第一滑轨上设有与其滑动配合的第一滑块，第一滑块的左侧面连接有7形杆，喷洒装置的喷洒部件设置在7形杆的前端，第一滑轨的左侧面上部连接有连接块，连接块的底部与第一滑块的顶部之间连接有第一弹簧，第一滑轨上侧的支板左侧面安装有电动绕线轮，电动绕线轮上绕有拉绳，拉绳的末端与7形杆的顶部右侧连接。

优选地，喷洒装置包括有储液箱、下料斗、固定块、水泵、进液管、出液管和喷头，储液箱的底部与推车的顶部右侧连接，储液箱的顶部左侧安装有下料斗，支板的右侧面下部连接有固定块，固定块的顶部安装有水泵，水泵上连接有进液管和出液管，进液管的末端通入储液箱内的底部，喷头安装在7形杆的前端，出液管的末端与喷头连接。

优选地，还包括有前后移动装置，推车的顶部左侧设有前后移动装置，前后移动装置包括有第二滑轨、第二滑块、第一轴承座、电机、丝杆和螺母，第二滑轨的底部与推车的顶部左侧连接，第二滑轨上设有与其滑动配合的第二滑块，第二滑轨前后两侧的推车顶部均安装有第一轴承座，后侧第一轴承座后侧的推车顶部安装有电机，电机的输出轴通过联轴器连接有丝杆，丝杆通过过盈连接的方式与第一轴承座的轴承连接，丝杆上设有螺母，螺母的底部与第二滑块的顶部连接，支板的底部还可以通过螺栓与螺母的顶部连接。

优选地，还包括有搅拌装置，储液箱内设有搅拌装置，搅拌装置包括有第二轴承座、转轴、搅拌叶片、第二弹簧、钢珠和摇杆，第二轴承座嵌入式的安装在储液箱的顶部中间，第二轴承座上连接有转轴，储液箱内的转轴上均匀间隔的连接有搅拌叶片，搅拌叶片的末端连接有第二弹簧，第二弹簧的末端连接有钢珠，转轴的顶端连接有摇杆。

优选地，还包括有第一行程开关和第二行程开关，第二滑轨的顶部前侧安装有第一行程开关，第二滑轨的顶部后侧安装有第二行程开关，第一行程开关和第二行程开关与电机之间均有电路连接。

优选地，还包括有竖杆和遮阳伞，储液箱右侧的推车顶部通过螺栓连接有竖杆，竖杆上设有遮阳伞。

优选地，还包括有套管和紧固螺栓，储液箱右侧的推车顶部连接有套管，竖杆还可以放置在套管内，套管的右侧面上部设有能够固定竖杆的紧固螺栓。

优选地，还包括有橡胶圈，推车把手的顶部外围连接有橡胶圈。

工作原理：人工将农药和水按照一定的比例倒入喷洒装置内，再人工启动喷洒装置进行喷洒，农药随之喷洒在烟草上，在喷洒农药的同时并人工向左移动本发明，当农药喷洒完成后，关闭喷洒装置即可。人工启动高度调节装置使喷洒装置的喷洒部件向上移动，如此可根据烟草的高度调节喷洒部件的所处高度，进而能够对不同高度的烟草进行喷洒。当喷洒部件向上移动至合适高度后，关闭高度调节装置。当要使喷洒部件向下移动复位时，人工启动高度调节装置使喷洒装置的喷洒部件向下移动，喷洒部件向下移动复位后，关闭高度调节装置即可。如此本发明通过喷洒装置能够将农药喷洒在烟草上，并通过高度调节装置能够调节喷洒装置喷洒部件的所处高度，从而能够对不同高度的烟草进行农药喷洒，因此本发明能够省时省力、能够提高喷洒效率、使用方便、操作简单。

因为高度调节装置包括有第一滑轨、第一滑块、7形杆、连接块、第一弹簧、电动绕线轮和拉绳，第一滑轨的右侧面与支板的左侧面上部连接，第一滑轨上设有与其滑动配合的第一滑块，第一滑块的左侧面连接有7形杆，喷洒装置的喷洒部件设置在7形杆的前端，第一滑轨的左侧面上部连接有连接块，连接块的底部与第一滑块的顶部之间连接有第一弹簧，第一滑轨上侧的支板左侧面安装有电动绕线轮，电动绕线轮上绕有拉绳，拉绳的末端与7形杆的顶部右侧连接。所以人工启动电动绕线轮收回拉绳，通过拉绳能够使7形杆向上移动，第一弹簧随之压缩，7形杆向上移动喷洒装置的喷洒部件随之向上移动，当喷洒部件向上移动至合适高度后关闭电动绕线轮。如此能够调节喷洒部件的所处高度，从而能够对不同高度的烟草进行农药喷洒。当要使喷洒部件向下移动复位时，人工启动电动绕线轮放出拉绳，第一弹簧随之反弹，如此能够使7形杆向下移动复位，从而能够使喷洒部件复位，喷洒部件复位后关闭电动绕线轮即可。

因为喷洒装置包括有储液箱、下料斗、固定块、水泵、进液管、出液管和喷头，储液箱的底部与推车的顶部右侧连接，储液箱的顶部左侧安装有下料斗，支板的右侧面下部连接有固定块，固定块的顶部安装有水泵，水泵上连接有进液管和出液管，进液管的末端通入储液箱内的底部，喷头安装在7形杆的前端，出液管的末端与喷头连接。所以人工将农药和水按照一定的比例经下料斗倒入储液箱内，再人工启动水泵，农药随之经进液管和出液管从喷头喷出，并喷在烟草上，如此能够进行农药喷洒，当农药喷洒完成后关闭水泵即可。

因为还包括有前后移动装置，推车的顶部左侧设有前后移动装置，前后移动装置包括有第二滑轨、第二滑块、第一轴承座、电机、丝杆和螺母，第二滑轨的底部与推车的顶部左侧连接，第二滑轨上设有与其滑动配合的第二滑块，第二滑轨前后两侧的推车顶部均安装有第一轴承座，后侧第一轴承座后侧的推车顶部安装有电机，电机的输出轴通过联轴器连接有丝杆，丝杆通过过盈连接的方式与第一轴承座的轴承连接，丝杆上设有螺母，螺母的底部与第二滑块的顶部连接，支板的底部还可以通过螺栓与螺母的顶部连接。所以人工启动电机使丝杆正反交替转动，丝杆正反交替转动使螺母前后移动，螺母前后移动支板随之前后移动，如此能够使喷头前后移动，从而能够增大喷洒面积，进而能够进一步的提高喷洒效率，当农药喷洒完成后，关闭电机即可。

因为还包括有搅拌装置，储液箱内设有搅拌装置，搅拌装置包括有第二轴承座、转轴、搅拌叶片、第二弹簧、钢珠和摇杆，第二轴承座嵌入式的安装在储液箱的顶部中间，第二轴承座上连接有转轴，储液箱内的转轴上均匀间隔的连接有搅拌叶片，搅拌叶片的末端连接有第二弹簧，第二弹簧的末端连接有钢珠，转轴的顶端连接有摇杆。所以人工摇动摇杆使转轴转动，转轴转动搅拌叶片随之转动，搅拌叶片转动第二弹簧和钢珠随之转动，如此能够对农药和水进行搅拌使农药和水混合均匀，从而能够提高农药的杀虫效果。

因为还包括有第一行程开关和第二行程开关，第二滑轨的顶部前侧安装有第一行程开关，第二滑轨的顶部后侧安装有第二行程开关，第一行程开关和第二行程开关与电机之间均有电路连接。所以人工启动电机使丝杆顺时针转动，如此能够使螺母经第二滑块向前移动，当第二滑块向前移动与第一行程开关接触时，第一行程开关能够启动电机使丝杆逆时针转动，如此能够使螺母经第二滑块向后移动，当第二滑块向后移动与第二行程开关接触时，第二行程开关能够启动电机使丝杆顺时针转动，如此反复能够使螺母不断的前后移动，从而能够更加精准的控制螺母的行程。当农药喷洒完成后，关闭电机即可。

因为还包括有竖杆和遮阳伞，储液箱右侧的推车顶部通过螺栓连接有竖杆，竖杆上设有遮阳伞。遮阳伞能够进行遮阳，从而能够防止阳光直接照射在工作人员的身上。

因为还包括有套管和紧固螺栓，储液箱右侧的推车顶部连接有套管，竖杆还可以放置在套管内，套管的右侧面上部设有能够固定竖杆的紧固螺栓。人工拧松紧固螺栓，随后即可根据个人的身高调节竖杆的高度，高度调节完成后拧紧紧固螺栓将竖杆固定即可。如此使遮阳伞能够对不同高度的工作人员进行遮阳。

因为还包括有橡胶圈，推车把手的顶部外围连接有橡胶圈。橡胶圈能够增大与手的摩擦力，从而能够防滑，进而能够更加受力推动推车。

(3)有益效果

本发明通过喷洒装置能够将农药喷洒在烟草上，并通过高度调节装置能够调节喷洒装置喷洒部件的所处高度，从而能够对不同高度的烟草进行农药喷洒，从而达到了能够省时省力、能够提高喷洒效率、使用方便、操作简单的效果。

附图说明

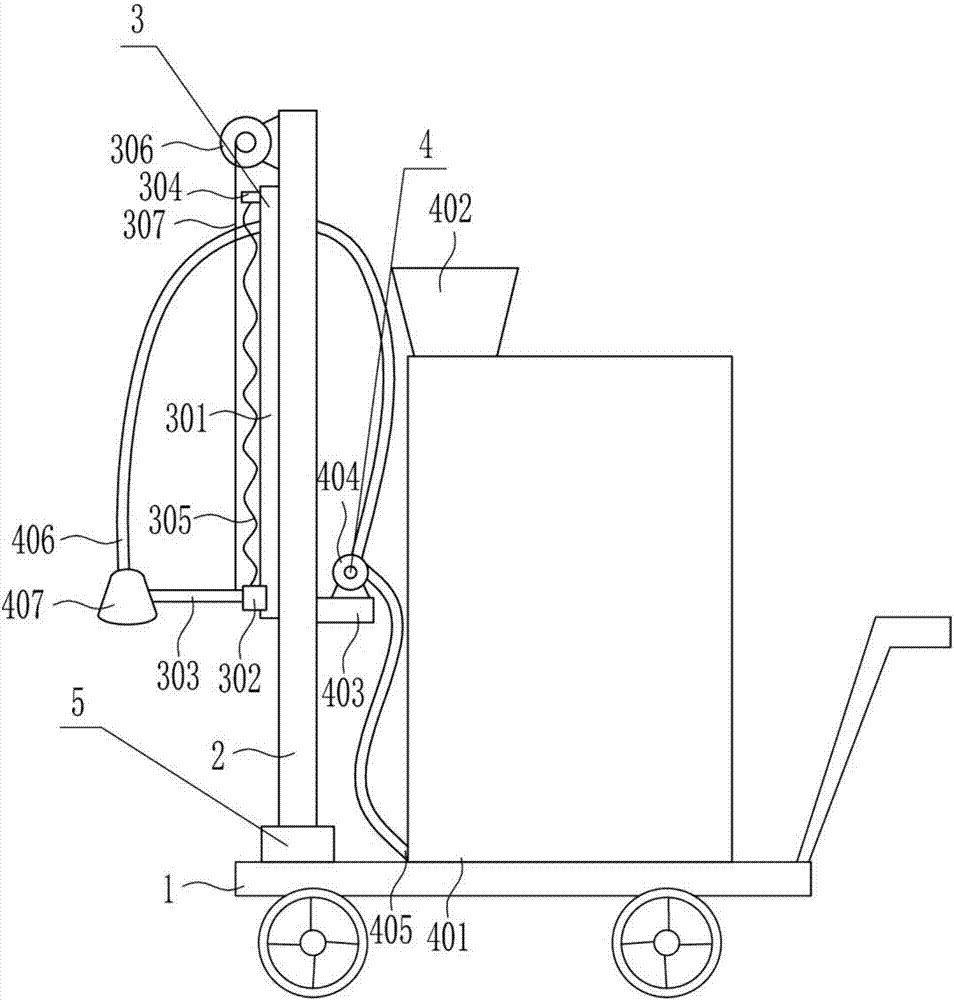

图1为本发明的第一种主视结构示意图。

图2为本发明的第二种主视结构示意图。

图3为本发明前后移动装置的第一种左视结构示意图。

图4为本发明的第三种主视结构示意图。

图5为本发明前后移动装置的第二种左视结构示意图。

图6为本发明的第四种主视结构示意图。

附图中的标记为：1-推车，2-支板，3-高度调节装置，4-喷洒装置，301-第一滑轨，302-第一滑块，303-7形杆，304-连接块，305-第一弹簧，306-电动绕线轮，307-拉绳，401-储液箱，402-下料斗，403-固定块，404-水泵，405-进液管，406-出液管，407-喷头，5-前后移动装置，501-第二滑轨，502-第二滑块，503-第一轴承座，504-电机，505-丝杆，506-螺母，6-搅拌装置，601-第二轴承座，602-转轴，603-搅拌叶片，604-第二弹簧，605-钢珠，606-摇杆，7-第一行程开关，8-第二行程开关，9-竖杆，10-遮阳伞，11-套管，12-紧固螺栓，13-橡胶圈。

具体实施方式

下面结合附图和实施例对本发明作进一步的说明。

实施例1

一种烟草种植用农药喷洒机，如图1-6所示，包括有推车1、支板2、高度调节装置3和喷洒装置4，推车1的顶部左侧通过螺栓竖直连接有支板2，支板2的左侧面设有高度调节装置3，推车1的顶部右侧设有喷洒装置4，喷洒装置4的喷洒部件设置在高度调节装置3的调节部件上。

实施例2

一种烟草种植用农药喷洒机，如图1-6所示，包括有推车1、支板2、高度调节装置3和喷洒装置4，推车1的顶部左侧通过螺栓竖直连接有支板2，支板2的左侧面设有高度调节装置3，推车1的顶部右侧设有喷洒装置4，喷洒装置4的喷洒部件设置在高度调节装置3的调节部件上。

高度调节装置3包括有第一滑轨301、第一滑块302、7形杆303、连接块304、第一弹簧305、电动绕线轮306和拉绳307，第一滑轨301的右侧面与支板2的左侧面上部连接，第一滑轨301上设有与其滑动配合的第一滑块302，第一滑块302的左侧面连接有7形杆303，喷洒装置4的喷洒部件设置在7形杆303的前端，第一滑轨301的左侧面上部连接有连接块304，连接块304的底部与第一滑块302的顶部之间连接有第一弹簧305，第一滑轨301上侧的支板2左侧面安装有电动绕线轮306，电动绕线轮306上绕有拉绳307，拉绳307的末端与7形杆303的顶部右侧连接。

实施例3

一种烟草种植用农药喷洒机，如图1-6所示，包括有推车1、支板2、高度调节装置3和喷洒装置4，推车1的顶部左侧通过螺栓竖直连接有支板2，支板2的左侧面设有高度调节装置3，推车1的顶部右侧设有喷洒装置4，喷洒装置4的喷洒部件设置在高度调节装置3的调节部件上。

高度调节装置3包括有第一滑轨301、第一滑块302、7形杆303、连接块304、第一弹簧305、电动绕线轮306和拉绳307，第一滑轨301的右侧面与支板2的左侧面上部连接，第一滑轨301上设有与其滑动配合的第一滑块302，第一滑块302的左侧面连接有7形杆303，喷洒装置4的喷洒部件设置在7形杆303的前端，第一滑轨301的左侧面上部连接有连接块304，连接块304的底部与第一滑块302的顶部之间连接有第一弹簧305，第一滑轨301上侧的支板2左侧面安装有电动绕线轮306，电动绕线轮306上绕有拉绳307，拉绳307的末端与7形杆303的顶部右侧连接。

喷洒装置4包括有储液箱401、下料斗402、固定块403、水泵404、进液管405、出液管406和喷头407，储液箱401的底部与推车1的顶部右侧连接，储液箱401的顶部左侧安装有下料斗402，支板2的右侧面下部连接有固定块403，固定块403的顶部安装有水泵404，水泵404上连接有进液管405和出液管406，进液管405的末端通入储液箱401内的底部，喷头407安装在7形杆303的前端，出液管406的末端与喷头407连接。

实施例4

一种烟草种植用农药喷洒机，如图1-6所示，包括有推车1、支板2、高度调节装置3和喷洒装置4，推车1的顶部左侧通过螺栓竖直连接有支板2，支板2的左侧面设有高度调节装置3，推车1的顶部右侧设有喷洒装置4，喷洒装置4的喷洒部件设置在高度调节装置3的调节部件上。

高度调节装置3包括有第一滑轨301、第一滑块302、7形杆303、连接块304、第一弹簧305、电动绕线轮306和拉绳307，第一滑轨301的右侧面与支板2的左侧面上部连接，第一滑轨301上设有与其滑动配合的第一滑块302，第一滑块302的左侧面连接有7形杆303，喷洒装置4的喷洒部件设置在7形杆303的前端，第一滑轨301的左侧面上部连接有连接块304，连接块304的底部与第一滑块302的顶部之间连接有第一弹簧305，第一滑轨301上侧的支板2左侧面安装有电动绕线轮306，电动绕线轮306上绕有拉绳307，拉绳307的末端与7形杆303的顶部右侧连接。

喷洒装置4包括有储液箱401、下料斗402、固定块403、水泵404、进液管405、出液管406和喷头407，储液箱401的底部与推车1的顶部右侧连接，储液箱401的顶部左侧安装有下料斗402，支板2的右侧面下部连接有固定块403，固定块403的顶部安装有水泵404，水泵404上连接有进液管405和出液管406，进液管405的末端通入储液箱401内的底部，喷头407安装在7形杆303的前端，出液管406的末端与喷头407连接。

还包括有前后移动装置5，推车1的顶部左侧设有前后移动装置5，前后移动装置5包括有第二滑轨501、第二滑块502、第一轴承座503、电机504、丝杆505和螺母506，第二滑轨501的底部与推车1的顶部左侧连接，第二滑轨501上设有与其滑动配合的第二滑块502，第二滑轨501前后两侧的推车1顶部均安装有第一轴承座503，后侧第一轴承座503后侧的推车1顶部安装有电机504，电机504的输出轴通过联轴器连接有丝杆505，丝杆505通过过盈连接的方式与第一轴承座503的轴承连接，丝杆505上设有螺母506，螺母506的底部与第二滑块502的顶部连接，支板2的底部还可以通过螺栓与螺母506的顶部连接。

还包括有搅拌装置6，储液箱401内设有搅拌装置6，搅拌装置6包括有第二轴承座601、转轴602、搅拌叶片603、第二弹簧604、钢珠605和摇杆606，第二轴承座601嵌入式的安装在储液箱401的顶部中间，第二轴承座601上连接有转轴602，储液箱401内的转轴602上均匀间隔的连接有搅拌叶片603，搅拌叶片603的末端连接有第二弹簧604，第二弹簧604的末端连接有钢珠605，转轴602的顶端连接有摇杆606。

还包括有第一行程开关7和第二行程开关8，第二滑轨501的顶部前侧安装有第一行程开关7，第二滑轨501的顶部后侧安装有第二行程开关8，第一行程开关7和第二行程开关8与电机504之间均有电路连接。

还包括有竖杆9和遮阳伞10，储液箱401右侧的推车1顶部通过螺栓连接有竖杆9，竖杆9上设有遮阳伞10。

还包括有套管11和紧固螺栓12，储液箱401右侧的推车1顶部连接有套管11，竖杆9还可以放置在套管11内，套管11的右侧面上部设有能够固定竖杆9的紧固螺栓12。

还包括有橡胶圈13，推车1把手的顶部外围连接有橡胶圈13。

工作原理：人工将农药和水按照一定的比例倒入喷洒装置4内，再人工启动喷洒装置4进行喷洒，农药随之喷洒在烟草上，在喷洒农药的同时并人工向左移动本发明，当农药喷洒完成后，关闭喷洒装置4即可。人工启动高度调节装置3使喷洒装置4的喷洒部件向上移动，如此可根据烟草的高度调节喷洒部件的所处高度，进而能够对不同高度的烟草进行喷洒。当喷洒部件向上移动至合适高度后，关闭高度调节装置3。当要使喷洒部件向下移动复位时，人工启动高度调节装置3使喷洒装置4的喷洒部件向下移动，喷洒部件向下移动复位后，关闭高度调节装置3即可。如此本发明通过喷洒装置4能够将农药喷洒在烟草上，并通过高度调节装置3能够调节喷洒装置4喷洒部件的所处高度，从而能够对不同高度的烟草进行农药喷洒，因此本发明能够省时省力、能够提高喷洒效率、使用方便、操作简单。

因为高度调节装置3包括有第一滑轨301、第一滑块302、7形杆303、连接块304、第一弹簧305、电动绕线轮306和拉绳307，第一滑轨301的右侧面与支板2的左侧面上部连接，第一滑轨301上设有与其滑动配合的第一滑块302，第一滑块302的左侧面连接有7形杆303，喷洒装置4的喷洒部件设置在7形杆303的前端，第一滑轨301的左侧面上部连接有连接块304，连接块304的底部与第一滑块302的顶部之间连接有第一弹簧305，第一滑轨301上侧的支板2左侧面安装有电动绕线轮306，电动绕线轮306上绕有拉绳307，拉绳307的末端与7形杆303的顶部右侧连接。所以人工启动电动绕线轮306收回拉绳307，通过拉绳307能够使7形杆303向上移动，第一弹簧305随之压缩，7形杆303向上移动喷洒装置4的喷洒部件随之向上移动，当喷洒部件向上移动至合适高度后关闭电动绕线轮306。如此能够调节喷洒部件的所处高度，从而能够对不同高度的烟草进行农药喷洒。当要使喷洒部件向下移动复位时，人工启动电动绕线轮306放出拉绳307，第一弹簧305随之反弹，如此能够使7形杆303向下移动复位，从而能够使喷洒部件复位，喷洒部件复位后关闭电动绕线轮306即可。

因为喷洒装置4包括有储液箱401、下料斗402、固定块403、水泵404、进液管405、出液管406和喷头407，储液箱401的底部与推车1的顶部右侧连接，储液箱401的顶部左侧安装有下料斗402，支板2的右侧面下部连接有固定块403，固定块403的顶部安装有水泵404，水泵404上连接有进液管405和出液管406，进液管405的末端通入储液箱401内的底部，喷头407安装在7形杆303的前端，出液管406的末端与喷头407连接。所以人工将农药和水按照一定的比例经下料斗402倒入储液箱401内，再人工启动水泵404，农药随之经进液管405和出液管406从喷头407喷出，并喷在烟草上，如此能够进行农药喷洒，当农药喷洒完成后关闭水泵404即可。

因为还包括有前后移动装置5，推车1的顶部左侧设有前后移动装置5，前后移动装置5包括有第二滑轨501、第二滑块502、第一轴承座503、电机504、丝杆505和螺母506，第二滑轨501的底部与推车1的顶部左侧连接，第二滑轨501上设有与其滑动配合的第二滑块502，第二滑轨501前后两侧的推车1顶部均安装有第一轴承座503，后侧第一轴承座503后侧的推车1顶部安装有电机504，电机504的输出轴通过联轴器连接有丝杆505，丝杆505通过过盈连接的方式与第一轴承座503的轴承连接，丝杆505上设有螺母506，螺母506的底部与第二滑块502的顶部连接，支板2的底部还可以通过螺栓与螺母506的顶部连接。所以人工启动电机504使丝杆505正反交替转动，丝杆505正反交替转动使螺母506前后移动，螺母506前后移动支板2随之前后移动，如此能够使喷头407前后移动，从而能够增大喷洒面积，进而能够进一步的提高喷洒效率，当农药喷洒完成后，关闭电机504即可。

因为还包括有搅拌装置6，储液箱401内设有搅拌装置6，搅拌装置6包括有第二轴承座601、转轴602、搅拌叶片603、第二弹簧604、钢珠605和摇杆606，第二轴承座601嵌入式的安装在储液箱401的顶部中间，第二轴承座601上连接有转轴602，储液箱401内的转轴602上均匀间隔的连接有搅拌叶片603，搅拌叶片603的末端连接有第二弹簧604，第二弹簧604的末端连接有钢珠605，转轴602的顶端连接有摇杆606。所以人工摇动摇杆606使转轴602转动，转轴602转动搅拌叶片603随之转动，搅拌叶片603转动第二弹簧604和钢珠605随之转动，如此能够对农药和水进行搅拌使农药和水混合均匀，从而能够提高农药的杀虫效果。

因为还包括有第一行程开关7和第二行程开关8，第二滑轨501的顶部前侧安装有第一行程开关7，第二滑轨501的顶部后侧安装有第二行程开关8，第一行程开关7和第二行程开关8与电机504之间均有电路连接。所以人工启动电机504使丝杆505顺时针转动，如此能够使螺母506经第二滑块502向前移动，当第二滑块502向前移动与第一行程开关7接触时，第一行程开关7能够启动电机504使丝杆505逆时针转动，如此能够使螺母506经第二滑块502向后移动，当第二滑块502向后移动与第二行程开关8接触时，第二行程开关8能够启动电机504使丝杆505顺时针转动，如此反复能够使螺母506不断的前后移动，从而能够更加精准的控制螺母506的行程。当农药喷洒完成后，关闭电机504即可。

因为还包括有竖杆9和遮阳伞10，储液箱401右侧的推车1顶部通过螺栓连接有竖杆9，竖杆9上设有遮阳伞10。遮阳伞10能够进行遮阳，从而能够防止阳光直接照射在工作人员的身上。

因为还包括有套管11和紧固螺栓12，储液箱401右侧的推车1顶部连接有套管11，竖杆9还可以放置在套管11内，套管11的右侧面上部设有能够固定竖杆9的紧固螺栓12。人工拧松紧固螺栓12，随后即可根据个人的身高调节竖杆9的高度，高度调节完成后拧紧紧固螺栓12将竖杆9固定即可。如此使遮阳伞10能够对不同高度的工作人员进行遮阳。

因为还包括有橡胶圈13，推车1把手的顶部外围连接有橡胶圈13。橡胶圈13能够增大与手的摩擦力，从而能够防滑，进而能够更加受力推动推车1。

以上所述实施例仅表达了本发明的优选实施方式，其描述较为具体和详细，但并不能因此而理解为对本发明专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本发明构思的前提下，还可以做出若干变形、改进及替代，这些都属于本发明的保护范围。因此，本发明专利的保护范围应以所附权利要求为准。
