一种捡拾器的制作方法

本实用新型涉及农用机械技术领域，尤其涉及一种捡拾器。

背景技术：

捡拾器是将秸秆从田地里面捡拾收集起来的一个重要工作部件。其工作原理为，在工作过程中，捡拾器由动力源带动传动轴转动，当传动轴旋转时，装在轴上若干捡拾齿绕传动轴旋转，捡拾齿插入秸秆层中，然后将秸秆举升起来，并将秸秆平推到捡拾器的后部，完成捡拾作业。

目前传统捡拾器的捡拾齿始终处于传动轴的径向，回转半径较大，从而使得捡拾器的占用空间大，捡拾齿容易损坏变形，变形后的捡拾齿不能按照设计的运动轨迹来运行，严重影响捡拾效率。

技术实现要素：

本实用新型所要解决的技术问题和提出的技术任务是对现有技术进行改进，提供一种捡拾器，解决目前技术中传统捡拾器的捡拾齿采用固定的结构，终处于传动轴的径向，占用空间大，容易变形受损，影响捡拾效率的问题。

为解决以上技术问题，本实用新型的技术方案是：

一种捡拾器，包括传动轴、固定盘、齿梁和捡拾齿，其特征在于，所述的传动轴的两端连接有固定盘，两个固定盘之间连接有若干根沿传动轴轴向的齿梁，并且齿梁沿传动轴的周向均匀分布，齿梁上沿着轴向间隔装置了若干的捡拾齿，所述的齿梁通过轴承装置在固定盘上，并且齿梁通过曲柄与滚动件连接，所述的滚动件沿轨道板上的滑道滑动来带动齿梁自转。本实用新型所述的捡拾器利用滚动件和曲柄来驱动齿梁转动，从而改变捡拾齿的长度方向，使得捡拾齿能够伸出和收回，在传动轴的径向和切向之间变化，在将地面上的秸秆挑起时捡拾齿处于传动轴的径向，也就是捡拾齿处于伸出状态，确保能有效的将秸秆举升起来，在将秸秆推到捡拾器的后方之后，滚动件和曲柄来驱动齿梁自转，使得捡拾齿向传动轴的切向转动径向回收，减小回转体积，占用空间小，并且避免捡拾齿将推到捡拾器后方的秸秆再带出，保障捡拾的效率。

进一步的，所述的齿梁通过外球面轴承装置在固定盘，外球面轴承可以配入轴承座相应的凹球面内起到调心的作用，能够承受以径向负荷为主的径向与轴向联合负荷，不易变形，使捡拾器传动更加稳定可靠。

进一步的，所述的滚动件采用螺栓滚轮滚针轴承，受力更加稳定，使用寿命长，使用安全可靠性，装拆便捷。

进一步的，所述的捡拾齿采用扭簧结构，能起到缓冲的作用，具有自适应的避让效果，避免工作条件恶劣导致捡拾齿变形损坏，使用寿命长。

进一步的，在传动轴的周向上设置了将所有齿梁包围在内的护板，并且所述的护板沿传动轴的轴向间隔设置，捡拾齿沿护板之间的缝隙旋转动作，起到有效的保护作用，避免传动轴和齿梁受到秸秆的缠绕堵塞，传动更加稳定可靠，降低磨损，保障使用寿命。

与现有技术相比，本实用新型优点在于：

本实用新型所述的捡拾器结构简单紧凑，回转体积，占用空间小，传动稳定可靠，保障捡拾的效率，不易受损，使用寿命长，维护方便成本低。

附图说明

图1为本实用新型的结构示意图；

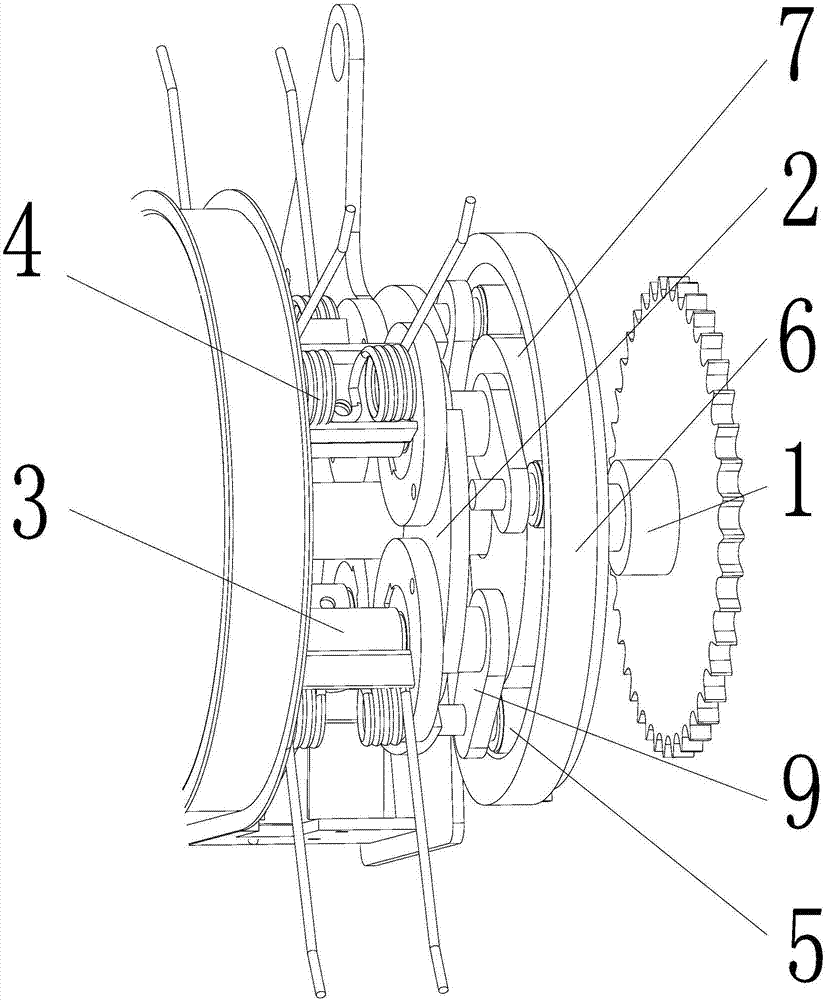

图2为图1的局部结构示意图；

图3为轨道板的结构示意图。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

本实用新型实施例公开的捡拾器，结构紧凑，捡拾齿可进行伸出和收回的动作，工作占用空间小，不易损坏，保障捡拾效率。

如图1至图3所示，一种捡拾器，包括传动轴1、固定盘2、齿梁3、捡拾齿4和护板8，传动轴1的两端连接有固定盘2，两个固定盘2之间连接有若干根沿传动轴1轴向的齿梁3，并且齿梁3沿传动轴1的周向均匀分布，传动轴1转动时带动固定盘2转动，齿梁3沿传动轴1的周向转动，齿梁3上沿着传动轴1的轴向间隔装置了若干的捡拾齿4，捡拾齿4采用扭簧结构，护板8设置在传动轴1的周向上并且将所有齿梁3包围在内，护板8固定不转动，护板8沿传动轴1的轴向间隔设置有若干个，传动轴1转动时带动捡拾齿4沿护板8之间的缝隙旋转动作。

在本实施例中，齿梁3通过外球面轴承装置在固定盘2上，固定盘2上设置加厚型的外球面轴承专用轴承座，并且齿梁3穿过固定盘2后通过曲柄9与滚动件5连接，滚动件5采用螺栓滚轮滚针轴承，受力稳定，使用寿命长，传动轴1上还设置有固定不转动的轨道板6，滚动件5沿轨道板6上的滑道7滑动，滑道7为偏心的轨道，滚动件5沿滑道7滑动时，滚动件5与传动轴1轴心的距离发生改变，从而带动齿梁3自转，使得捡拾齿4在传动轴的径向和切向之间变化实现伸出和收回功能，改变捡拾齿4展开度，改变回转半径，保障捡拾效率。

以上仅是本实用新型的优选实施方式，应当指出的是，上述优选实施方式不应视为对本实用新型的限制，本实用新型的保护范围应当以权利要求所限定的范围为准。对于本技术领域的普通技术人员来说，在不脱离本实用新型的精神和范围内，还可以做出若干改进和润饰，这些改进和润饰也应视为本实用新型的保护范围。
