一种多功能收割台的制作方法

文档序号:11541881阅读:213来源:国知局
一种多功能收割台的制造方法与工艺

本实用新型涉及收割设备技术领域,特别是一种多功能收割台。



背景技术:

一机多用,是现代农业机具发展的趋势,即减少了用户的购机成本,也提高了农机具的利用率。

稻麦联合收获机收割水稻、小麦时,果穗主要生长在植株上端,收割时容易操作,但用于收获大豆时,由于大豆底荚高度小于10cm,加之国家标准要求割茬小于5cm。既要手动控制割台高度随农田地面的高度变化,又要控制行走、转向系统,这对操作者技术有较高的要求,而且劳动强度大。特别是在玉米-大豆间作带状复合种植模式下,大豆早于玉米成熟,收割大豆时操作不当易压倒两旁的玉米植株。而且手动操作割台,操作割台过低,割刀损坏,割台进土,增加大豆泥花率,降低大豆的商品价值;操作割台过高,出现漏割、毛耳茬、损失率较大,且割茬过高,影响下季作物的播种出苗。而用稻麦联合收获机收获玉米时,玉米植株较高大,拨禾轮与割刀间的竖直距离较小,无法将玉米植株拨向割刀进行切割。因此,本实用新型发明了一种可用于传统稻麦联合收获机收割大豆玉米使用的多功能割台。



技术实现要素:

针对上述存在的不足,本实用新型的技术目的在于提供一种多功能收割台,这种收割台能够提高收获的工作效率。

本实用新型通过以下技术方案实现:

本实用新型的多功能收割台,包括:拨禾轮、割刀及割台,所述拨禾轮通过能够调整拨禾轮纵向和/或水平位置的位置调整装置安装在割台上,所述割台的底部安装有使割刀与地面保持设定距离的限位地轮装置,所述设定距离可改变。

本实用新型的多功能收割台,所述位置调整装置包括拨禾轮支架,拨禾轮支架包括第一支臂和第二支臂,第一支臂一端转动安装在割台上,另一端安装有拨禾轮,第二支臂一端转动安装在割台上,另一端转动支撑安装在第一支臂上。

本实用新型的多功能收割台,所述限位地轮装置包括设于割台底部两侧的地轮支架,所述地轮支架设有调节孔,地轮通过转轴与调节孔配合安装。

本实用新型的多功能收割台,所述第一支臂设有可使得其伸缩的液压元件,所述第一支臂安装在拨禾轮与第二支臂之间。

本实用新型的多功能收割台,所述第二支臂上设有可使得其伸缩的液压元件。

本实用新型的多功能收割台,所述地轮为橡胶轮,地轮宽度与割台等宽。

本实用新型的多功能收割台,所述地轮设于割台的最低位置。

本实用新型的多功能收割台,所述地轮支架可拆卸安装在割台上,所述地轮支架上的调节孔为2~5个。

本实用新型的多功能收割台,至少有一侧的地轮支架设为可向割台外侧弯折结构,弯折结构设于地轮支架的调节孔与割台之间的部位。

本实用新型的有益效果是:

通过设有的用于调整拨禾轮位置的位置调整装置,使得在收割大豆后,能够调整拨禾轮的高度,从而能够满足玉米等高杆作物的收获,设有的限位地轮装置能够使得地轮随着地面坡度的变化,使得割台上下仿形运动,从而能够减轻劳动者强度,减少大豆籽粒损失,保护割刀装置,提高收割效率,实现一机多用,提高联合收获机的利用率,减轻用户购机成本,有利于推动中国农业现代化和机械化的发展。

附图说明

图1是多功能收割台的侧视图;

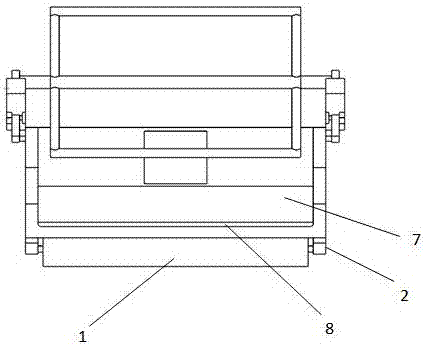

图2是多功能收割台的正视图。

图中标记:1为地轮、2为调节孔、3为地轮支架、4为液压元件、5为拨禾轮支架、51为第一支臂、52为第二支臂、6为拨禾轮、7为割台底板、8为割刀、9为割台、10为位置调整装置、11为限位地轮装置。

具体实施方式

下面结合附图对本实用新型作详细描述。

如图1及图2所示的多功能收割台,包括:拨禾轮6、割刀8及割台9,所述拨禾轮6通过能够调整拨禾轮6纵向和/或水平位置的位置调整装置10安装在割台9上,所述割台9的底部安装有使割刀8与地面保持设定距离的限位地轮装置11,所述设定距离可改变。通过设有的位置调整装置10能够便于调整拨禾轮6的位置,从而满足对不同高度的农作物进行收割,提高收割效率与收割质量,设有的限位地轮装置11能够保持割刀与底面之间的距离,从而能够保护割刀,不需要操作者手动调节,并且能够根据需要调节割刀与地面设定距离的大小,能够适用更多地形,从而提高收割机的收割效率。

所述位置调整装置10包括拨禾轮支架5,拨禾轮支架5包括第一支臂51和第二支臂52,第一支臂51一端转动安装在割台9上,另一端安装有拨禾轮6,第二支臂52一端转动安装在割台9上,另一端转动支撑安装在第一支臂51上。

所述限位地轮装置11包括设于割台9底部两侧的地轮支架3,所述地轮支架3设有调节孔2,地轮1通过转轴与调节孔2配合安装,最好地轮支架3安装在割台9底部的割台底板7上。通过将转轴安装在不同调节孔2上,从而来控制割刀8与底面之间的距离。

所述第一支臂51设有可使得其伸缩的液压元件4,所述第一支臂51安装在拨禾轮6与第二支臂52之间。所述第二支臂52上设有可使得其伸缩的液压元件4。所述地轮1为橡胶轮,地轮宽度与割台等宽。通过在第一支臂51及第二支臂52上设有液压元件4能够通过控制液压元件4的伸缩来控制拨禾轮6的位置,从而便于对不同农作物进行收割。通过将地轮1设为橡胶轮,橡胶轮重量轻,并且绕转轴转动,从而防止壅土,从而减小收割时前进方向上的阻力。

所述地轮1设于割台9的最低位置。所述地轮支架3可拆卸安装在割台9上,所述地轮支架上的调节孔2为2~5个,最好为3个。至少有一侧的地轮支架3设为可向割台9外侧弯折结构(图中未示出),弯折结构设于地轮支架3的调节孔2与割台9之间的部位。设有的弯折结构能够使得在安装地轮时更加方便。

可见,通过上述能够调整拨禾轮6的位置及能够保持割刀8与底面距离的装置能够便于对不同高度的农作物进行收割,也能够使得割台上下仿形运动,从而能够减轻劳动者强度,减少大豆籽粒损失,保护割刀装置,提高收割效率,实现一机多用,提高联合收获机的利用率,减轻用户购机成本,有利于推动中国农业现代化和机械化的发展。
