本实用新型涉及蔬菜种植技术领域,具体为一种用于种植蔬菜的大棚。
背景技术:
蔬菜大棚是一种具有出色的保温性能的框架覆膜结构,它出现使得人们可以吃到反季节蔬菜。一般蔬菜大棚使用竹结构或者钢结构的骨架,上面覆上一层或多层保温塑料膜,这样就形成了一个温室空间。
但现有的蔬菜大棚钢结构骨架搭建麻烦,不易拆卸,同时由于其固定的结构导致拆卸后难以进行回收再利用,为蔬菜种植加大了生产成本。
技术实现要素:
针对以上问题,本实用新型提供了一种用于种植蔬菜的大棚,易于安装和拆卸,可进行回收利用,有效减少蔬菜种植成本,这样可以有效解决背景技术中的问题。
为实现上述目的,本实用新型提供如下技术方案:一种用于种植蔬菜的大棚,包括伸缩蔬菜大棚钢构件、连接杆、蔬菜大棚薄膜,所述连接杆连接伸缩蔬菜大棚钢构件,且伸缩蔬菜大棚钢构件连接有连接轴和副撑杆,在连接轴和副撑杆的平面内安装有蔬菜大棚入口;
所述伸缩蔬菜大棚钢构件主要由主撑杆和半圆固定主杆组成,且半圆固定主杆上依次设置有第一伸缩杆、第二伸缩杆、第三伸缩杆,在第一伸缩杆、第二伸缩杆和第三伸缩杆上均设置有固定锲孔,且在半圆固定主杆的两端安装有突出尖端,所述主撑杆上也安装有伸缩撑杆。
作为本实用新型一种优选的技术方案,所述蔬菜大棚薄膜的侧面设置有通风孔。
作为本实用新型一种优选的技术方案,所述蔬菜大棚薄膜覆盖设置在连接杆的上表面。
作为本实用新型一种优选的技术方案,所述伸缩撑杆上也设置有固定锲孔。
作为本实用新型一种优选的技术方案,所述伸缩蔬菜大棚钢构件设置为倒T状结构。
与现有技术相比,本实用新型的有益效果是:该用于种植蔬菜的大棚,通过设置伸缩蔬菜大棚钢构件,方便了蔬菜大棚的安装与拆卸,同时该装置可回收利用,减少了蔬菜种植成本,通过设置通风孔,既补足了大棚内蔬菜生长需要的充分氧气含量,又防止大棚内过热的气温导致部分蔬菜的衰败。
附图说明
图1为本实用新型结构示意图;

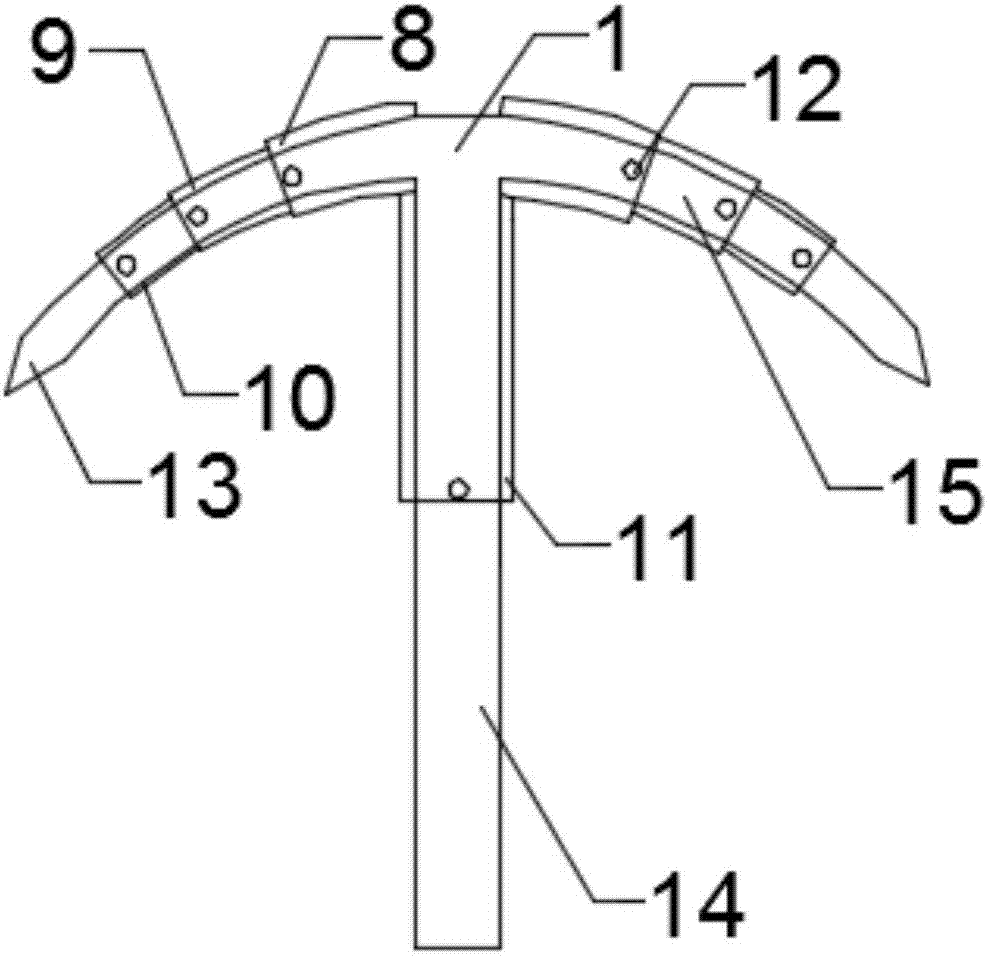

图2为本实用新型伸缩蔬菜大棚钢构件结构示意图。
图中:1-伸缩蔬菜大棚钢构件;2-连接杆;3-连接轴;4-副撑杆;5-蔬菜大棚入口;6-通风孔;7-蔬菜大棚薄膜;8-第一伸缩杆;9-第二伸缩杆;10-第三伸缩杆;11-伸缩撑杆;12-固定锲孔;13-突出尖端;14-主撑杆;15-半圆固定主杆。
具体实施方式
下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。
实施例:
请参阅图1和图2,本实用新型提供一种技术方案:一种用于种植蔬菜的大棚,包括伸缩蔬菜大棚钢构件1、连接杆2、蔬菜大棚薄膜7,所述连接杆2连接伸缩蔬菜大棚钢构件1,且伸缩蔬菜大棚钢构件1连接有连接轴3和副撑杆4,在连接轴3和副撑杆4的平面内安装有蔬菜大棚入口5,所述蔬菜大棚薄膜7的侧面设置有通风孔6;
所述伸缩蔬菜大棚钢构件1主要由主撑杆14和半圆固定主杆15组成,且半圆固定主杆15上依次设置有第一伸缩杆8、第二伸缩杆9、第三伸缩杆10,在第一伸缩杆8、第二伸缩杆9和第三伸缩杆10上均设置有固定锲孔12,且在半圆固定主杆15的两端安装有突出尖端13,所述主撑杆14上也安装有伸缩撑杆11。
本实用新型的工作原理:具体使用时,操作人员先将伸缩蔬菜大棚钢构件1上的伸缩撑杆11拉伸,延长主撑杆14的有效长度,随即向两端拉伸半圆固定主杆15,第一伸缩杆8、第二伸缩杆9和第三伸缩杆10均延长到最大长度,并将突出尖端13插进地面直至稳稳固定住,然后操作人员通过固定锲孔12依次将连接杆2、连接轴3、副撑杆4与伸缩蔬菜大棚钢构件1连接起来,等钢架构完成后,铺上蔬菜大棚薄膜7,并在侧面开启通风孔6。通风孔6的设置既补足了大棚内蔬菜生长需要的充分氧气含量,又防止大棚内过热的气温导致部分蔬菜的衰败;可伸缩的独特结构方便了蔬菜大棚的安装与拆卸,同时该装置可回收利用,减少了蔬菜种植成本。
以上所述仅为本实用新型的较佳实施例而已,并不用以限制本实用新型,凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等,均应包含在本实用新型的保护范围之内。
